Создание RAID 5 на CentOS 6.9

В статье рассматривается создание на CentOS 6.9 RAID 5 – массива, обеспечивающего распределенное хранение данных (чередование, как в RAID 0), и, также, обеспечивающего распределенное хранение блока четности. Для RAID 5 минимальное количество дисков – 3. Емкость массива RAID 5 = (N-1)*SIZE, где N — количество дисков в массиве, SIZE – емкость дисков. Определить установленную версию […]

В статье рассматривается создание на CentOS 6.9 RAID 5 – массива, обеспечивающего распределенное хранение данных (чередование, как в RAID 0), и, также, обеспечивающего распределенное хранение блока четности. Для RAID 5 минимальное количество дисков – 3.

Емкость массива RAID 5 = (N-1)*SIZE, где N — количество дисков в массиве, SIZE – емкость дисков.

Определить установленную версию CentOS можно утилитой lsb release. lsb release отображает информацию о  lsb ( linux standard base). Для использования lsb release  потребуется установить пакет redhat-lsb:

yum install redhat-lsb
lsb_release –a

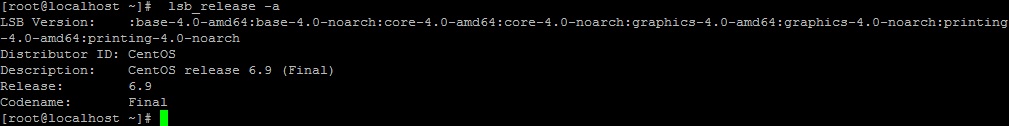

Вывод lsb_release, определение версии CentOS
Вывод lsb_release, определение версии CentOS

Если у вас не установлен пакет mdadm, необходимо установить его:

yum install mdadm

Подключим диски и проверим, отображаются ли они в системе

lsblk
Вывод имеющихся дисков и разделов
Вывод имеющихся дисков и разделов

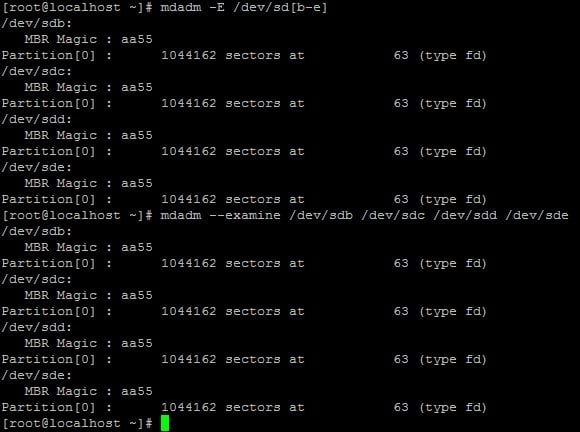

Проверить диски на присутствие RAID блоков:

mdadm -E /dev/sd[b-e]
mdadm --examine /dev/sdb /dev/sdc /dev/sdd /dev/sde

RAID не определен во всех трех дисках.

Проверка дисков на присутствие RAID блоков
Проверка дисков на присутствие RAID блоков

Создать раздел (до 2.2ТБ) можно с помощью fdisk, раздел более 2.2ТБ необходимо создавать с помощью, например, утилиты parted

fdisk /dev/sdb
Создание раздела для raid с помощью fdisk
Создание раздела для raid с помощью fdisk

После создания разделов проверьте наличие изменений на всех дисках.

mdadm -E /dev/sd[b-e]
mdadm --examine /dev/sdb /dev/sdc /dev/sdd /dev/sde
Проверка RAID блоков на дисках
Проверка RAID блоков на дисках

Необходимо проверить наличие блоков RAID на созданных разделах. Если суперблоки не обнаружены, можно перейти к созданию новой конфигурации RAID 5 на этих дисках.

mdadm --examine /dev/sdb1 /dev/sdc1 /dev/sdd1 /dev/sde1
Проверка RAID блоков на разделах
Проверка RAID блоков на разделах

Создание устройства /dev/md0 и включение в raid все созданные разделы (sdb1, sdc1, sdd1, sde1)

mdadm --create /dev/md0 --level=5 --raid-devices=4 /dev/sdb1 /dev/sdc1 /dev/sdd1 /dev/sde1

в параметре raid-devices указывается количество дисков в массиве ( в данном случае 4), level – тип raid массива (5) и перечисление всех разделов, которые будут в raid массиве.

Также можно выполнить команду

mdadm -C /dev/md0 -l=5 -n=4 /dev/sd[b-e]1

в этом случае тип массива – параметр l, параметр n – количество дисков.

Создание RAID5 массива
Создание RAID5 массива

Посмотреть статус рэйд массива можно командой

cat /proc/mdstat

В конце предпоследней строки отображена визуальная индикация состояния массива, где «U» означает исправные устройства, а «_» — неисправные.

Отображение статуса raid массива
Отображение статуса raid массива

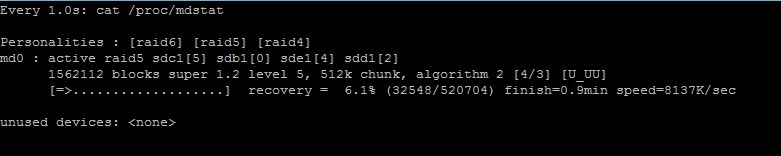

Также, можно отслеживать текущее состояние raid массива (команда watch будет обновлять экран каждую секунду) командой

watch -n1 cat /proc/mdstat
Текущее состояние raid массива

Смонтируем raid массив в директорию /mnt/raid

mkdir /mnt/raid
mkfs.ext4 /dev/md0
mount /dev/md0 /mnt/raid
Монтирование raid массива
Монтирование raid массива

Также нужно добавить запись в fstab , иначе не будет после перезагрузки системы raid устройство монтировалось. Чтобы добавить запись, нужно открыть файл /etc/fstab

nano /etc/fstab

и добавить следующую строку, как показано ниже.

/dev/md0                /mnt/raid              ext4    defaults        0 0
Добавление записи в /etc/fstab для автомонтирования при перезагрузке
Добавление записи в /etc/fstab для автомонтирования при перезагрузке

Затем, чтобы проверить, нет ли ошибок в записи fstab, выполнить команду

mount –av
Проверка записи в /etc/fstab
Проверка записи в /etc/fstab

Суммарный обьем тестового RAID 5 из 4 дисков по 0.5Гб – 1,5Гб.

Суммарный обьем RAID 5
Суммарный обьем RAID 5

По умолчанию в RAID нет файла конфигурации. Ее необходимо сохранить. Если этот шаг не будет выполнен, RAID-устройство после перезагрузки не будет в md0, а в каком-то другом.

Если конфигурация сохранена, она будет загружена в ядро ​​во время перезагрузки системы, и также будет загружен RAID.

Сохранение Raid 5 конфигурации

mdadm --detail --scan --verbose >> /etc/mdadm.conf

Также, смотрите статью создание, диагностика и восстановление RAID 0.
