Пример настройки кластера Pacemaker + DRBD

В этом примере разберем как настроить отказойстойчивый кластер с помощью более продвинутых утилит Pacemaker + DRBD

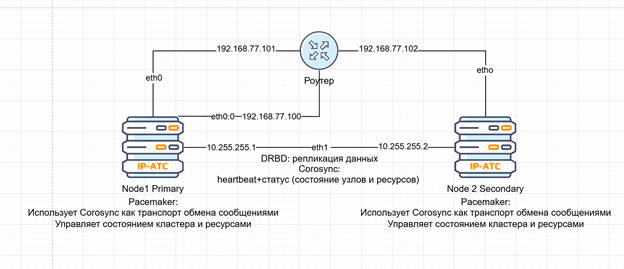

В инструкции используются следующие параметры узлов кластера:
Узел 1
Имя хоста: pbx-1
IP-адрес на eth0: 192.168.77.101/24
IP-адрес на eth1: 10.255.255.1/30
Раздел жёсткого диска для DRBD: /dev/sdb1

Узел 2
Имя хоста: pbx-2
IP-адрес на eth0: 192.168.77.102/24
IP-адрес на eth1: 10.255.255.2/30
Раздел жёсткого диска для DRBD: /dev/sdb1

IP-адрес кластера на eth0:0: 192.168.77.100/24

Для настройки кластера использовались следующие версии программного обеспечения:

Corosync Cluster Engine, version ‘3.1.8’

DRBD Version: 9.29.0 (api:2)

Pacemaker 2.1.7-5.2.el8_10

Один из примеров, как поставить DRBD из исходников https://voxlink.ru/kb/linux/ustanovka-i-nastrojka-drbd9-iz-ishodnikov/

Также на сайте Voxlink можно найти примеры как поставить другие необходимые утилиты.

Настройка сети

В сетевые настройки на интерфейсах eth0 необходимо добавить параметр METRIC=100 он нужен для того, чтобы основной шлюз, добавляемый кластером, имел строго больший приоритет, чем основной шлюз, добавляемый при загрузке системы

На обоих узлах кластера дописываем в /etc/hosts новые имена.
Для обозначения узлов в кластере будут использоваться дополнительные имена pbx-1no и pbx-2no (ссылаются на IP-адреса прямого линка)

192.168.77.101 pbx-1
192.168.77.102 pbx-2
10.255.255.1 pbx-1no
10.255.255.2 pbx-2no

Узлы кластера должны принимать друг от друга пакеты на порты TCP:2224, TCP:7789 и UDP:5405, не забываем про фаервол.

Настройка DRBD

При развёртывании кластера на VMWare обязательна установка VMWare Tools перед настройкой LVM. Если VMWare Tools не установить, LVM-разделы пропадут после перезагрузки.

В инструкции выбран раздел на новом диске /dev/sdb1 для репликации данных. Если диск новый, необходимо на нем создать новый раздел.

Диск должен быть одинакового размера на обоих узлах кластера.

Блочное устройство будем делать на LVM.

Нижеприведенные команды выполнить на обоих узлах кластера:

pvcreate /dev/sdb1
vgcreate vg_drbd /dev/sdb1
lvcreate —name lv_drbd —extents 100%FREE vg_drbd

В качестве DRBD-раздела на каждом узле будет использоваться LVM раздел /dev/vg_drbd/lv_drbd

На обоих узлах кластера создадим конфигурационный файл ресурса DRBD /etc/drbd.d/asterisk_DRBD.res

resource asterisk_DRBD {

        handlers {

                split-brain "/usr/lib/drbd/notify-split-brain.sh root";

        }

        disk {

                # 100 Mbit link

                resync-rate 4M;

                ## 1000 Mbit link

                #resync-rate 30M;

                ##отключает умное предсказание скорости, использовать установленное значение
                c-plan-ahead 0;

                on-io-error detach;

        }

        net {

                protocol C;

                after-sb-0pri discard-least-changes;

                after-sb-1pri consensus;

                after-sb-2pri call-pri-lost-after-sb;

                cram-hmac-alg "sha1";
                #Нижеуказанный пароль должен быть одинаковым на обоих узлах кластера

                shared-secret "JYB3R-Q9_9HBZalbA0";

        }

        on pbx-1 {

                device /dev/drbd0;

                disk /dev/vg_drbd/lv_drbd;

                address 10.255.255.1:7789;

                meta-disk internal;

        }

        on pbx-2 {

                device /dev/drbd0;

                disk /dev/vg_drbd/lv_drbd;

                address 10.255.255.2:7789;

                meta-disk internal;

        }

}

ВНИМАНИЕ! Имя хоста сервера должно совпадать с именем указанным в конфигурационном файле выше (on pbx-1 и on pbx-2). При запуске DRBD смотрит, какой hostname на узле и его же ищет в конфигурационном файле.

Создаём DRBD-ресурс и запускаем службу drbd на обоих узлах

drbdadm create-md asterisk_DRBD

systemctl start drbd

Переводим DRBD-ресурс в режим основного на pbx-1

drbdadm primary —force asterisk_DRBD

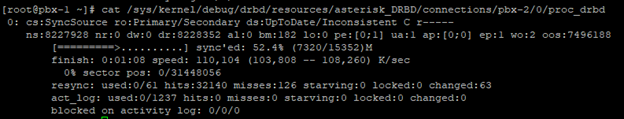

Проверяем статус DRBD

cat /sys/kernel/debug/drbd/resources/asterisk_DRBD/connections/pbx-2/0/proc_drbd

Статус синхронизации данных на блочном устройстве

Создаём точку монтирования для /dev/drbd0 на обоих узлах

mkdir /mnt/drbd0

Форматируем и монтируем /dev/drbd0 на узле, который сделали основным

mkfs.ext4 -m 0 /dev/drbd0

mount /dev/drbd0 /mnt/drbd0

Перенос данных на DRBD-раздел

Перед началом работы необходимо остановить все службы на обоих узлах

systemctl stop httpd
systemctl disable httpd

systemctl stop mariadb
systemctl disable mariadb

systemctl stop asterisk
systemctl disable asterisk

systemctl stop dahdi
systemctl disable dahdi

systemctl stop tftp.socket
systemctl disable tftp.socket

systemctl stop freepbx_ucp
systemctl disable freepbx_ucp

systemctl stop freepbx_fastagi
systemctl disable freepbx_fastagi

Теперь можно переносить данные в DRBD-раздел на узле, который сделали основным (в нашем случае pbx-1).

mkdir -p /mnt/drbd0/var/{lib,spool} /mnt/drbd0/etc/httpd

##/var/lib/mysql
rsync -XAar /var/lib/mysql /mnt/drbd0/var/lib/
rm -rf /var/lib/mysql
ln -s /mnt/drbd0/var/lib/mysql /var/lib/mysql

##/var/lib/asterisk
rsync -XAar /var/lib/asterisk /mnt/drbd0/var/lib/
rm -rf /var/lib/asterisk
ln -s /mnt/drbd0/var/lib/asterisk /var/lib/asterisk

##/var/spool/asterisk
rsync -XAar /var/spool/asterisk /mnt/drbd0/var/spool/
rm -rf /var/spool/asterisk
ln -s /mnt/drbd0/var/spool/asterisk /var/spool/asterisk

##/etc/asterisk
rsync -XAar /etc/asterisk /mnt/drbd0/etc/
rm -rf /etc/asterisk
ln -s /mnt/drbd0/etc/asterisk /etc/asterisk

##/etc/dahdi
rsync -XAar /etc/dahdi /mnt/drbd0/etc/
rm -rf /etc/dahdi
ln -s /mnt/drbd0/etc/dahdi /etc/dahdi

##/etc/amportal.conf
rsync -XAar /etc/amportal.conf /mnt/drbd0/etc/
rm -f /etc/amportal.conf
ln -s /mnt/drbd0/etc/amportal.conf /etc/amportal.conf

##/etc/freepbx.conf
rsync -XAar /etc/freepbx.conf /mnt/drbd0/etc/
rm -f /etc/freepbx.conf
ln -s /mnt/drbd0/etc/freepbx.conf /etc/freepbx.conf

##/etc/httpd/conf*
rsync -XAar /etc/httpd/conf* /mnt/drbd0/etc/httpd/
rm -rf /etc/httpd/conf*
ln -s /mnt/drbd0/etc/httpd/conf /etc/httpd/conf
ln -s /mnt/drbd0/etc/httpd/conf.d /etc/httpd/conf.d
ln -s /mnt/drbd0/etc/httpd/conf.modules.d /etc/httpd/conf.modules.d

##/var/lib/php
rsync -XAar /var/opt/remi/php56/lib/php /mnt/drbd0/var/lib/
rm -rf /var/opt/remi/php56/lib/php
ln -s /mnt/drbd0/var/lib/php /var/opt/remi/php56/lib/php

##/var/www
rsync -XAar /var/www /mnt/drbd0/var/
rm -rf /var/www
ln -s /mnt/drbd0/var/www /var/www

##/tftpboot
rsync -XAar /tftpboot /mnt/drbd0/
rm -rf /tftpboot
ln -s /mnt/drbd0/tftpboot /tftpboot

На резервном узле удалите те же директории и создайте символьные ссылки на них

##/var/lib/mysql
rm -rf /var/lib/mysql
ln -s /mnt/drbd0/var/lib/mysql /var/lib/mysql

##/var/lib/asterisk
rm -rf /var/lib/asterisk
ln -s /mnt/drbd0/var/lib/asterisk /var/lib/asterisk

##/var/spool/asterisk
rm -rf /var/spool/asterisk
ln -s /mnt/drbd0/var/spool/asterisk /var/spool/asterisk

##/etc/asterisk
rm -rf /etc/asterisk
ln -s /mnt/drbd0/etc/asterisk /etc/asterisk

##/etc/dahdi
rm -rf /etc/dahdi
ln -s /mnt/drbd0/etc/dahdi /etc/dahdi

##/etc/amportal.conf
rm -f /etc/amportal.conf
ln -s /mnt/drbd0/etc/amportal.conf /etc/amportal.conf

##/etc/freepbx.conf
rm -f /etc/freepbx.conf
ln -s /mnt/drbd0/etc/freepbx.conf /etc/freepbx.conf

##/etc/httpd/conf*
rm -rf /etc/httpd/conf*
ln -s /mnt/drbd0/etc/httpd/conf /etc/httpd/conf
ln -s /mnt/drbd0/etc/httpd/conf.d /etc/httpd/conf.d
ln -s /mnt/drbd0/etc/httpd/conf.modules.d /etc/httpd/conf.modules.d

##/var/lib/php
rm -rf /var/opt/remi/php56/lib/php
ln -s /mnt/drbd0/var/lib/php /var/opt/remi/php56/lib/php

##/var/www
rm -rf /var/www
ln -s /mnt/drbd0/var/www /var/www

##/tftpboot
rm -rf /tftpboot
ln -s /mnt/drbd0/tftpboot /tftpboot

Дождитесь завершения синхронизации DRBD. Размонтируйте /mnt/drbd0 на основном узле и переведите его в состояние резервного.

umount /mnt/drbd0

drbdadm secondary asterisk_DRBD

После чего нужно остановить DRBD сервис на обоих узлах. В дальнейшем им будет управлять Pacemaker

systemctl stop drbd

Настройка связки pcsd + Pacemaker + Corosync

Corosync — обмен сообщениями между узлами кластера
Pacemaker — управление ресурсами кластера
pcsd — более удобные инструменты для настройки и управления Pacemaker

Для работы pcsd нужно задать пароль для пользователя hacluster — этот пользователь уже есть в системе, он был создан при установке Pacemaker. На обоих узлах кластера пароль пользователя hacluster должен быть одинаковым.

Включите автозапуск и запустите pcsd на обоих узлах кластера

systemctl enable pcsd
systemctl start pcsd

Выполните следующую команду на первом сервере, чтобы pcsd аутентифицировался на обоих узлах кластера

pcs host auth pbx-1no pbx-2no -u hacluster -p «<пароль пользователя hacluster>»

Создание изначальных конфигов кластера

Следющая команда сгенерирует изначальные конфиги для Corosync и Pacemaker (/etc/corosync/corosync.conf и /var/lib/pacemaker/cib/cib.xml). Выполнить ее на первом сервере.

pcs cluster setup PBX pbx-1no pbx-2no

Донастройка Corosync перед первым запуском

В сгенерированный конфиг /etc/corosync/corosync.conf нужно добавить параметр token на обоих узлах (содержимое /etc/corosync/corosync.conf идентично на обоих узлах)

totem {

    version: 2

    cluster_name: PBX

    transport: knet

    crypto_cipher: aes256

    crypto_hash: sha256

    cluster_uuid: ad3366d9f2db4ddeaaed15fe2fb17dbb

    token: 10000

}

nodelist {

    node {

        ring0_addr: pbx-1no

        name: pbx-1no

        nodeid: 1

    }

    node {

        ring0_addr: pbx-2no

        name: pbx-2no

        nodeid: 2

    }

}

quorum {

    provider: corosync_votequorum

    two_node: 1

}

logging {

    to_logfile: yes

    logfile: /var/log/cluster/corosync.log

    to_syslog: yes

    timestamp: on

}

Добавляем corosync в автозагрузку

Systemctl enable corosync

Первый запуск служб кластера и включение автозапуска

Запускаем службы кластера, выполняем на первом сервере

pcs cluster start —all

Включаем автозапуск всех служб кластера (достаточно выполнить только на одном узле)

pcs cluster enable —all

Отключаем кворум (т.к. у нас только два узла)

pcs property set no-quorum-policy=ignore

Заставляем ресурсы оставаться на узле, на котором они запущены (т.е. предотвращаем автоматический возврат ресурсов на узел, на котором они были запущены раньше)

pcs resource defaults update resource-stickiness=100

Отключаем STONITH

pcs property set stonith-enabled=false

Ниже описанные действия выполнить на узле pbx-1 (можно на любом одном)

Выгружаем текущие настройки Pacemaker в файл /tmp/new_cib_cfg

rm -f /tmp/new_cib_cfg
pcs cluster cib /tmp/new_cib_cfg

Все изменения будут внесены в файл /tmp/new_cib_cfg, а затем разом загружены в Pacemaker

DRBD (основной ресурс — PBX_DRBD_master)

pcs -f /tmp/new_cib_cfg resource create PBX_DRBD ocf:linbit:drbd drbd_resource=asterisk_DRBD \

op monitor interval=10s timeout=20s role=Master on-fail=restart \

op monitor interval=20s timeout=20s role=Slave on-fail=restart \

op start timeout=240s on-fail=restart \

op stop timeout=100s on-fail=block

pcs -f /tmp/new_cib_cfg resource promotable PBX_DRBD PBX_DRBD_master promoted-max=1 promoted-node-max=1 clone-max=2 clone-node-max=1 notify=true

Файловая система на DRBD-разделе (ресурс PBX_FS)

pcs -f /tmp/new_cib_cfg resource create PBX_FS ocf:heartbeat:Filesystem device=/dev/drbd0 directory=/mnt/drbd0 fstype=ext4 \

op monitor interval=20s timeout=40s on-fail=restart \

op start timeout=60s on-fail=restart \

op stop timeout=60s on-fail=block

IP-адрес кластера

pcs -f /tmp/new_cib_cfg resource create PBX_IP ocf:heartbeat:IPaddr2 ip=192.168.77.100 cidr_netmask=24 nic=eth0 iflabel=0 \

op monitor interval=10s timeout=20s on-fail=restart \

op start timeout=20s on-fail=restart \

op stop timeout=20s on-fail=block

Шлюз по умолчанию

pcs -f /tmp/new_cib_cfg resource create PBX_ROUTE_default ocf:heartbeat:Route destination=0.0.0.0/0 gateway=192.168.77.1 source=192.168.77.100 family=ip4 \

op monitor interval=10s timeout=20s on-fail=restart \

op start timeout=20s on-fail=restart \

op stop timeout=20s on-fail=ignore
