Настройка телефонного аппарата Fanvil X6

В данной статье будет рассмотрена настройка IP-телефона Fanvil X6. Особенностями IP-телефона Fanvil X6 является наличие трёх дисплеев – один основной размером 3,4 дюйма и два дополнительных, предназначенных для клавиш быстрого набора и индикации занятости абонентов. Также телефон поддерживает регистрацию до 6 SIP линий и имеет 2 Gigabit Ethernet порта. Перейдём к настройке IP-телефона. Вход в […]

В данной статье будет рассмотрена настройка IP-телефона Fanvil X6.

Особенностями IP-телефона Fanvil X6 является наличие трёх дисплеев – один основной размером 3,4 дюйма и два дополнительных, предназначенных для клавиш быстрого набора и индикации занятости абонентов. Также телефон поддерживает регистрацию до 6 SIP линий и имеет 2 Gigabit Ethernet порта.

Перейдём к настройке IP-телефона.

Вход в web-интерфейс

Для того, чтобы зайти в web-интерфейс, необходимо узнать IP-адрес телефона.

У телефонов модели Fanvil X6 IP-адрес можно узнать следующим образом: нужно перейти в Menu -> Status. На дисплее телефона появится информация, которая будет содержать IP-адрес.

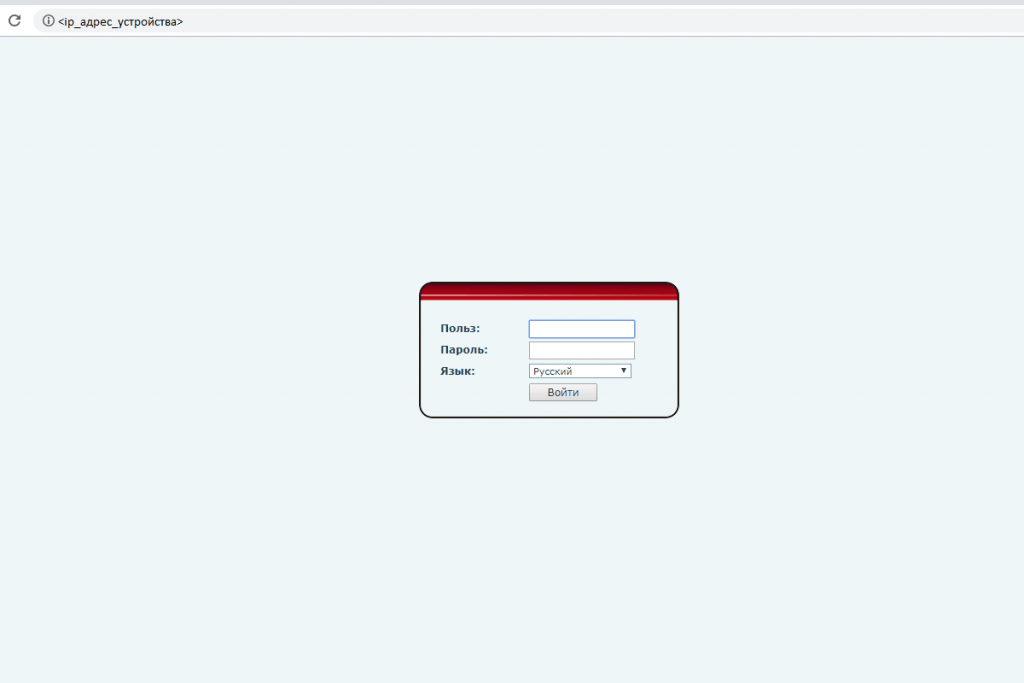

Перейдём в браузер и в поисковой строке пропишем IP-адрес телефона. После этого попадаем на форму авторизации.

Форма авторизации

Вводим логин и пароль.

По умолчанию логин: admin, пароль: admin.

Здесь же имеется возможность выбора языка системы.

После того, как авторизация была пройдена, попадаем в web-интерфейс телефона.

Сброс телефона на заводские настройки

Зачастую появляется потребность в том, чтобы сбросить телефон на заводские настройки. Это может быть связано с тем, что логин или пароль от web-интерфейса были утеряны или забыты, а телефон необходимо перенастроить.

Для сброса на заводские настройки нужно выполнить следующие шаги:

  1. Перейдём в Menu -> Advanced;
  2. Введём PIN-код (по умолчанию 123);
  3. Найдём пункт Factory Reset и нажмём на него;
  4. Подтвердим сброс настроек, нажав «Ок».
При сбросе настроек вся информация с него будет удалена. Все настройки телефона вернуться в первоначальное состояние.

Настройка телефона

Вкладка System

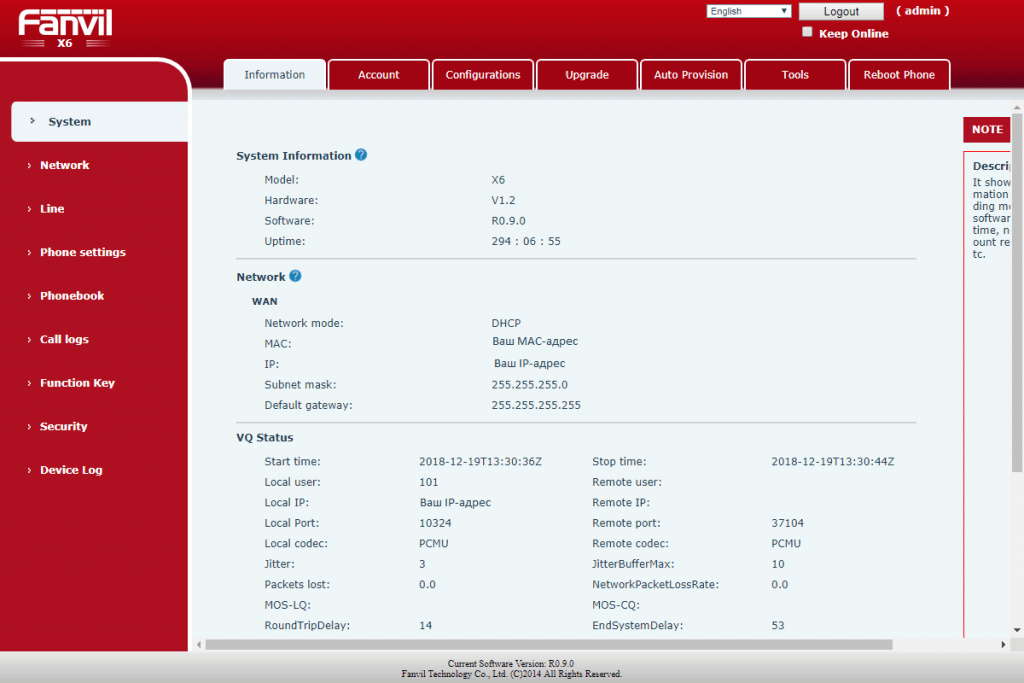

После того, как проходим авторизацию, попадаем на вкладку System в раздел Information. Это главная вкладка устройства, которая содержит в себе основную информацию. Здесь можно узнать MAC- и IP- адреса телефона, IP-адрес, на который происходит регистрация телефона. Также данная вкладка содержит информацию о версии ПО, зарегистрированных аккаунтах и другие полезные сведения.

Информация о телефоне

Прошивка телефона

Осуществляется на вкладке System в разделе Upgrade. Также на данной вкладке можно увидеть информацию о версии ПО.

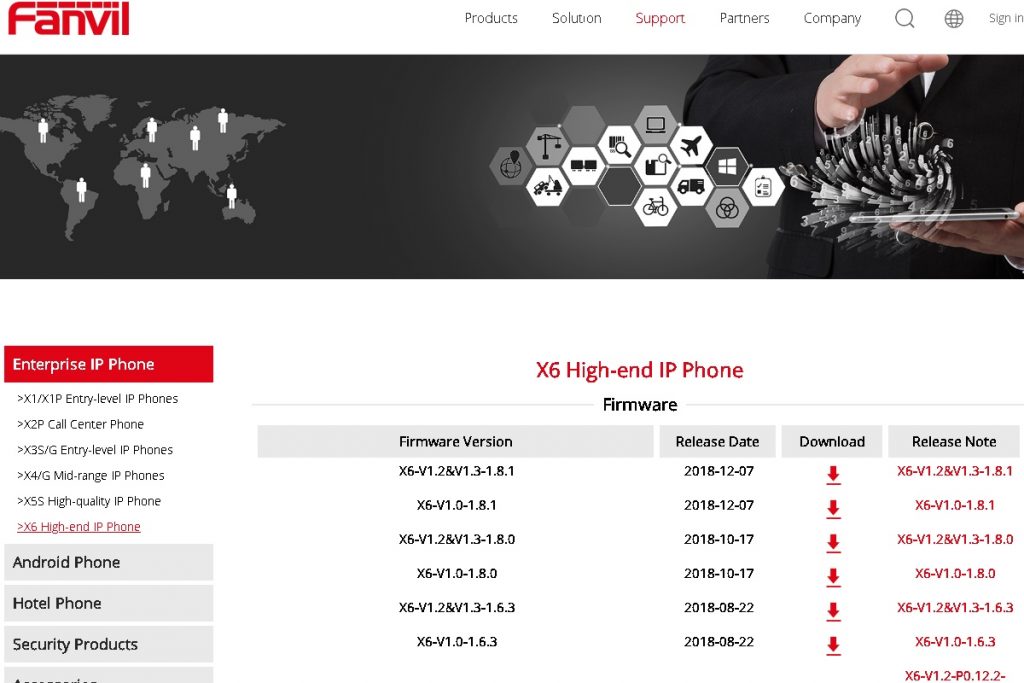

Скачиваем файл прошивки. Найти его можно на официальном сайте Fanvil. Для данной модели можно воспользоваться следующей ссылкой на прошивки

Скачивание прошивки

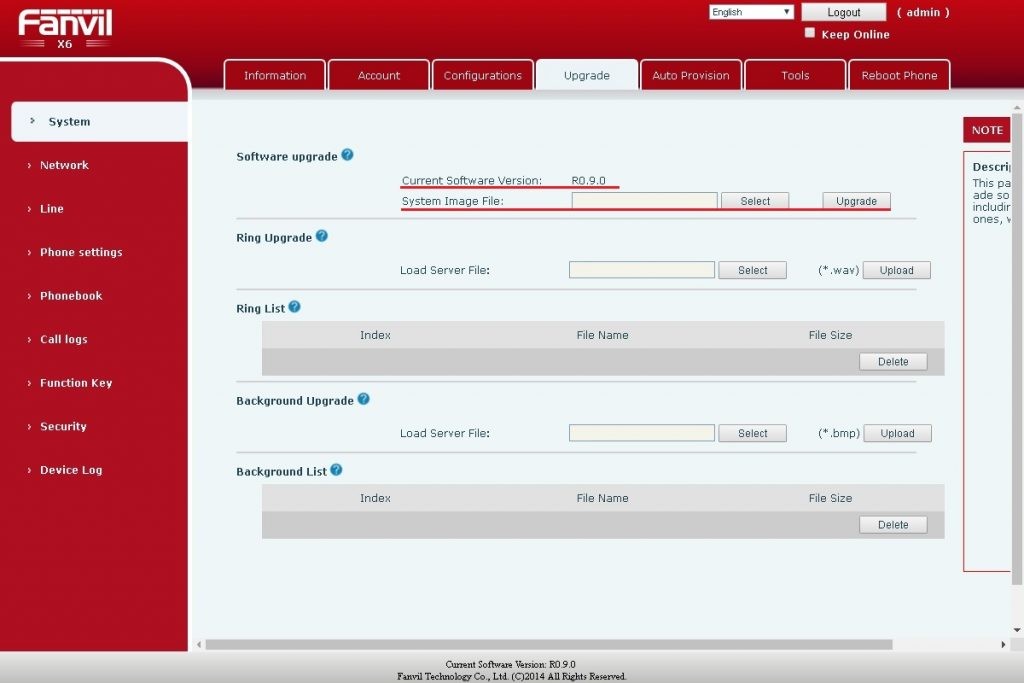

Загружаем прошивку на телефон, нажав кнопку Select напротив System Image File и выбрав файл прошивки. Прошивка должна быть в формате <имя_прошивки>.z . Далее нажимаем кнопку Upgrade.

Во время прошивки ни в коем случае не отключайте и не перезагружайте устройство. Это может привести к тому, что аппарат выйдет из строя.

Прошивка телефона

Auto Provision

Производится на вкладке System в разделе Auto Provision. Рассмотрим необходимые поля для заполнения для подтягивания конфигов с локального сервера. Для их заполнения нужно раскрыть Static Provisioning Server.

                Server Address – IP-адрес локального сервера провиженинга;

                 Protocol Type – тип используемого протокола (доступны FTP, TFTP, HTTP, HTTPS);

                Update Interval – частота провиженинга (указывается в часах);

                Update Mod – режим провиженинга. По умолчанию отключено. Можно выбрать провиженинг при перезагрузке аппарата или же по времени.

Затем нажимаем кнопку Apply.

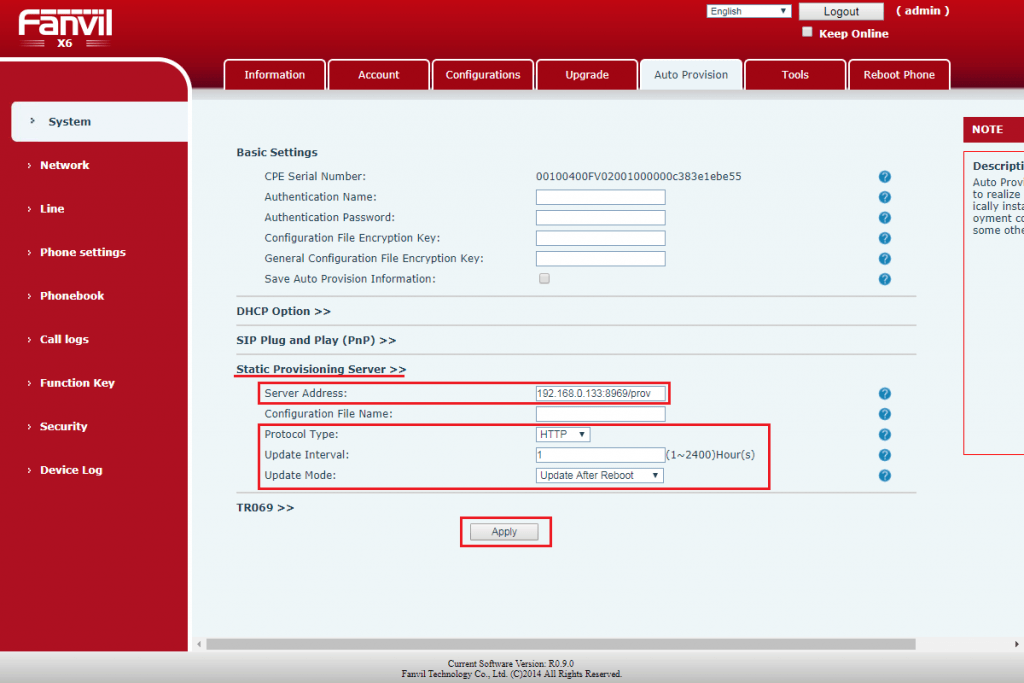

На скриншоте ниже представлен пример настройки провиженинга на сервер с IP-адресом 192.168.0.133 по протоколу HTTP.

Auto Provision

Вкладка Network

На данной вкладке производятся сетевые настройки телефона.

Основные настройки сети

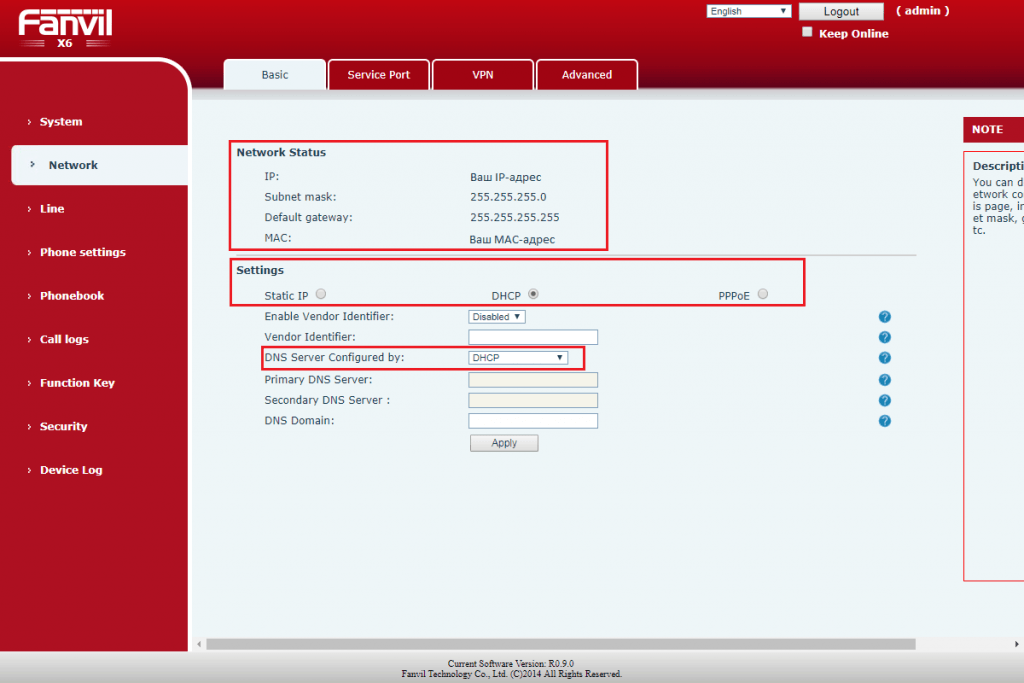

Основные настройки сети находятся во вкладке Network в разделе Basic.

Для данного телефона представлено 3 настройки сети:

                Static – выбираем, если IP-адрес статический;

                DHCP – выбираем, если получаем IP-адрес по DHCP;

                PPPoE – выбираем, если используем PPPoE.

Далее выбираем, использовать сервер DNS по DHCP или указывать его вручную:

                DNS Server Configured by – выбираем DHCP, если используем сервер DNS по DHCP, или Manually configure, если указываем вручную.

При выборе Manually configure необходимо заполнить поля Primary DNS Server и Secondary DNS Server.

Также, на данной вкладке можно узнать информацию об IP- и MAC- адресах телефона, маске подсети и основном шлюзе.

Основные настройки сети

Настройки безопасности

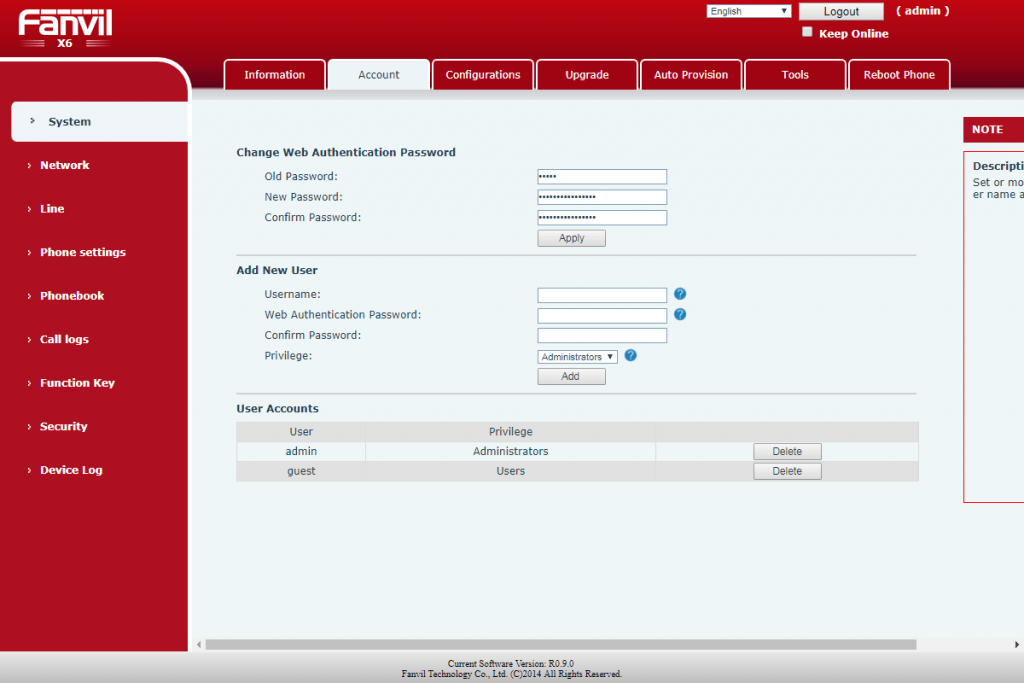

В целях безопасности на телефоне необходимо сменить стандартные логин и пароль на свои. Для этого переходим во вкладку System в раздел Account. В Change Web Authentication Password необходимо ввести старый пароль, новый пароль и повторить новый пароль ещё раз. Затем нажимаем кнопку Apply.

Также в данной вкладке можно создать нового пользователя. Для этого в Add New User прописываем имя пользователя, пароль, повторяем пароль ещё раз и назначаем пользователю права (administrator или users). Для создания нового пользователя нужно нажать кнопку Add.

Здесь же в User Accounts можно увидеть информацию о существующих пользователях на данном телефоне. Мы можем посмотреть имя пользователя и его привилегии. Для удаления пользователя нужно нажать кнопку Delete напротив соответствующего пользователя.

Настройка пользователей системы

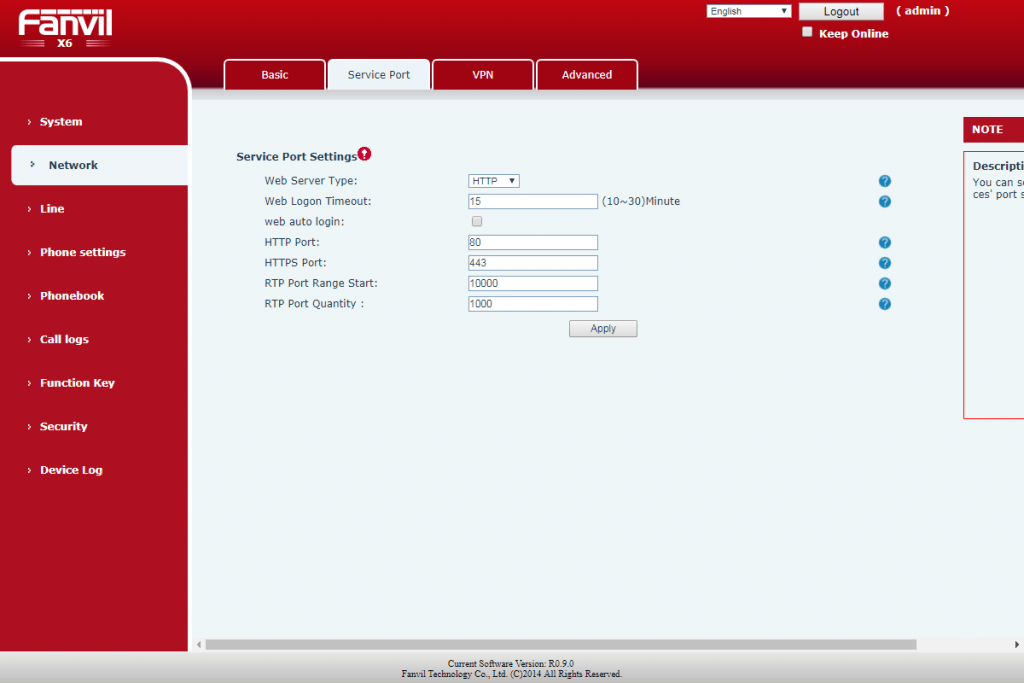

Также в целях безопасности рекомендуется сменить стандартные порты HTTP и HTTPS на нестандартные. Это можно сделать во вкладке Network в разделе Service Port.

Здесь можно выбрать тип порта web-сервера, время бездействия на странице (если время вышло, попадём снова на форму авторизации), порты HTTP, HTTPS и RTP.

Настройка портов

Настройки даты и времени

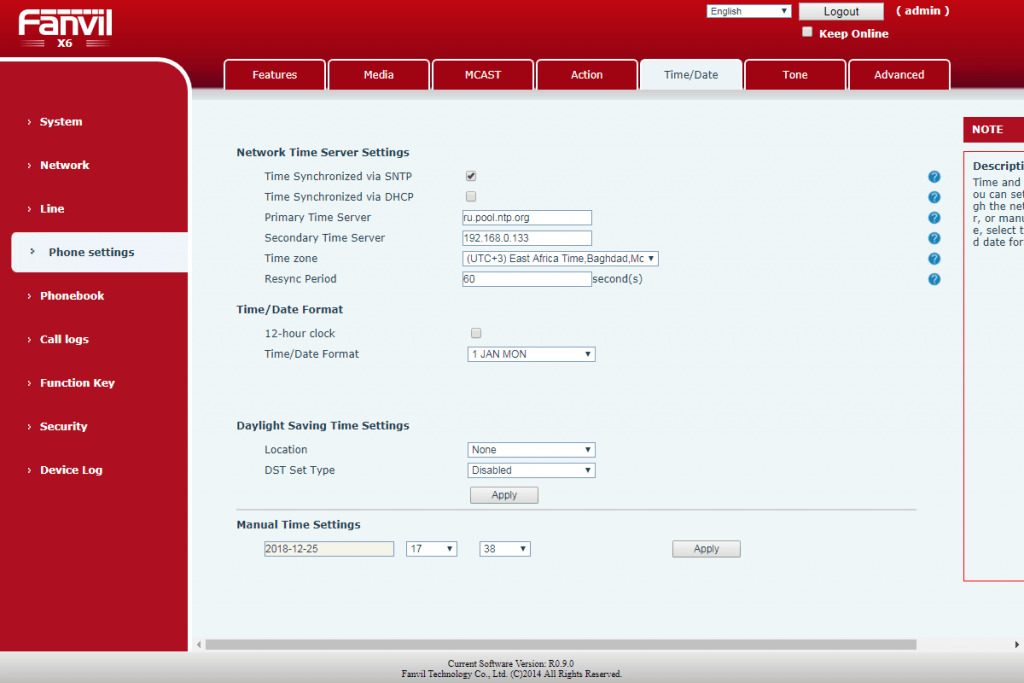

Производится на вкладке Phone Settings в разделе Time/Date. Данный телефон поддерживает возможность настройки даты и времени вручную и с помощью NTP-сервера.

Для того, чтобы настроить время и дату вручную, нужно в Manual Time Settings прописать дату в формате ГГГГ-ММ-ДД, затем время.

Для того, чтобы настроить время и дату, синхронизировав их с сервером NTP, необходимо заполнить следующие поля в Network Time Server Settings:

                Time Synchronized via SNTP – ставим галочку, если синхронизируем время с сервером SNTP;

                Time Synchronized via DHCP – ставим галочку, если синхронизируем время с DHCP-сервером;

                Primary Time Server – прописываем основной сервер синхронизации;

                Secondary Time Server – прописываем дополнительный сервер синхронизации;

                Time zone – указываем часовой пояс;

                Resync Period – указываем время обновления синхронизации даты и времени с сервером (в секундах).

В Time/Date Format можно указать формат отображения времени и даты.

                12-hour clock – ставим галочку для того, чтобы время отображалось в 12-часовом формате;

                Time/Date Format – выбираем формат отображения даты и времени из списка.

В Daylight Saving Time Settings настраивается переход на летнее время.

                Location – выбираем из списка интересующий нас пункт;

                DST Set Type – disabled, если не используем переход на летнее время. Automatic – если переход осуществляется автоматически, manual – если переход осуществляется вручную.

Время и дата

Регистрация аккаунта

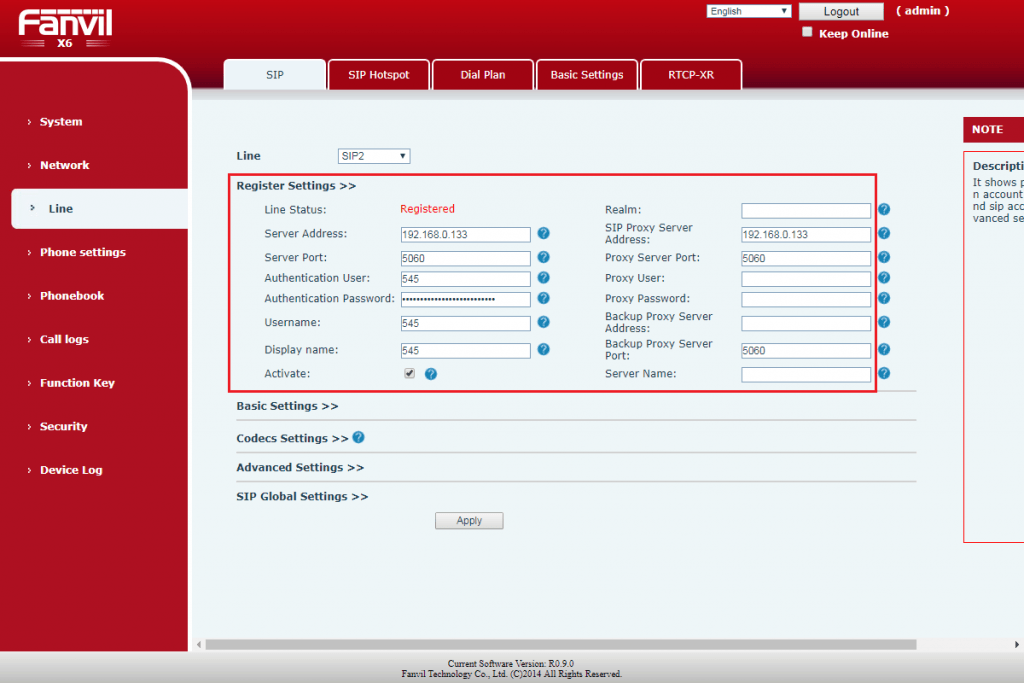

Перейдём к регистрации SIP-аккаунта на телефоне. Это можно сделать на вкладке Line в разделе SIP.

Для начала раскроем список Line и выберем линию, которую будем настраивать.

Перейдём в Register Settings. Здесь нужно заполнить поля, необходимые для регистрации аккаунта на сервере телефонии. Рассмотрим поля для заполнения.

                Server Address – прописываем адрес сервера телефонии;

                Server Port – указываем порт сервера телефонии. По умолчанию это порт 5060;

                Authentication User – необходимо прописать логин от учётной записи SIP;

                Authentication Password – пароль от учётной записи SIP;

                Username – имя, отображаемое на дисплее телефона у звонящего;

                Display name – имя, отображаемое на дисплее у тех, кому звонят.

                SIP Proxy Server Address – адрес сервера телефонии;

                SIP Proxy Server Port , Backup Proxy Server Port – порт сервера телефонии.

Для того, чтобы аккаунт зарегистрировался на АТС, необходимо поставить галочку напротив поля Activate.
Регистрация аккаунта

Настройка кодеков

Более подробно про используемые кодеки при настройке телефонии можно узнать тут.

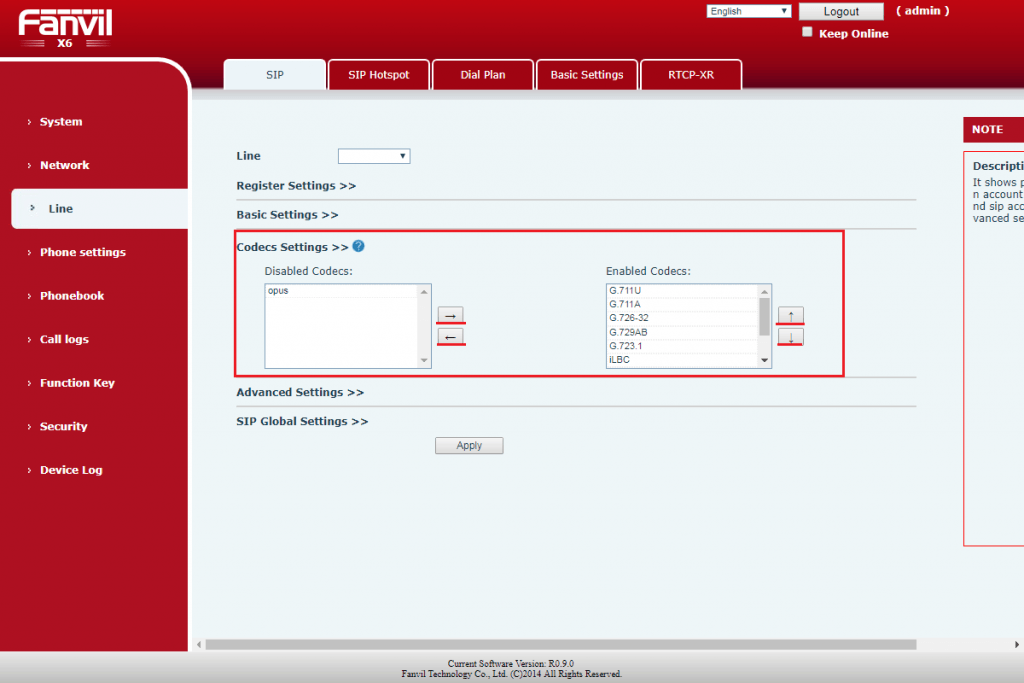

Переходим во вкладку Line в раздел SIP и раскрываем Codecs Settings. Здесь можно посмотреть и настроить используемые и неиспользуемые кодеки.

Для того, чтобы выбрать из неиспользуемых кодеков кодек, который будет использоваться, достаточно выделить его в таблице и нажать соответствующую стрелку.

Также можно выставить приоритетность кодеков (чем выше, тем приоритетнее). Для этого выделяем кодек в таблице используемых кодеков и нажимаем соответствующую стрелку.

Кодеки

Основные настройки аккаунта

Производятся на вкладке Line в разделе SIP. Раскрываем Advanced Settings. Тут можно настроить сервисные коды для необходимых нам функций. Для этого нужно поставить галочку напротив Use Feature Code и заполнить соответствующие поля.

Также здесь можно настроить локальный порт, выбрать версию SIP, заблокировать анонимные звонки, настроить транспортный протокол и т.д.

Основные настройки аккаунта

Настройка кнопок DSS

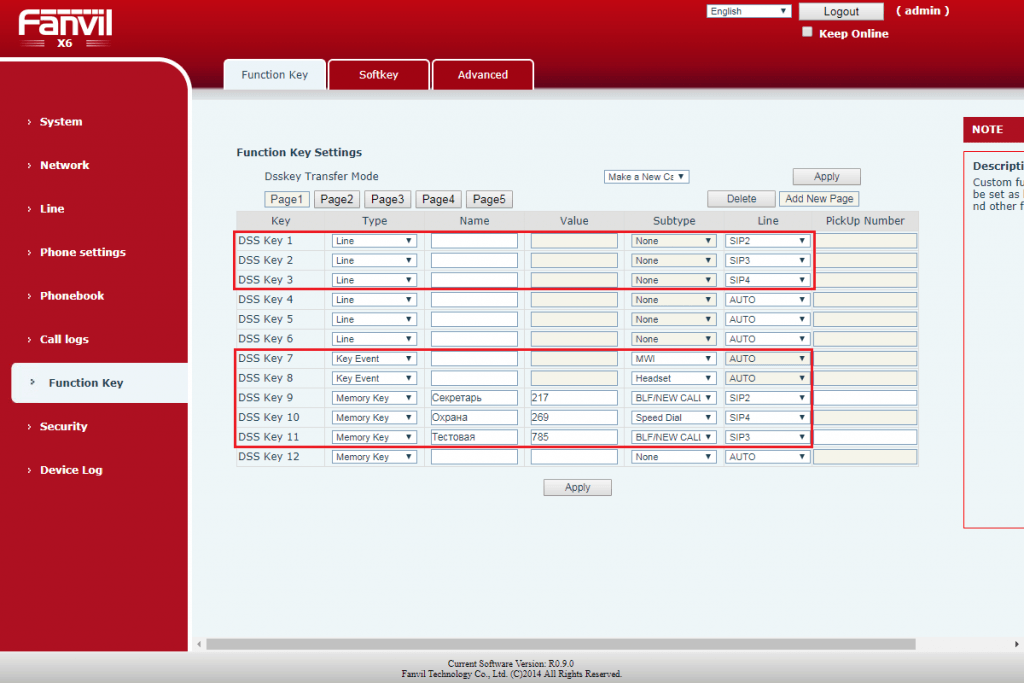

Производятся на вкладке Function Key в разделе Function Key.

По умолчанию доступно 5 листов по 12 кнопок на каждом. На каждом вспомогательном дисплее отображается по 6 кнопок.

На первом листе первыми кнопками важно оставить отображение SIP-линий, т.к., звонки с разных линий осуществляются посредством нажатия на кнопку около вспомогательного дисплея напротив нужного нам аккаунта.

При использовании гарнитуры нужно выставить кнопку Headset, при использовании голосовой почты – MWI. Настроим кнопки быстрого набора и BLF. Для этого заполняем следующие поля:

                TypeMemory Key;

                Name – название кнопки;

                Value – внутренний номер абонента;

                Line – выбираем аккаунт, с которого будет осуществляться вызов для данной кнопки;

                Subtype – выбираем Speed Deal или BLF/NEW CALL.

Настройка кнопок DSS

Ошибки при регистрации аккаунта

Бывают ситуации, когда при регистрации внутреннего номера на сервере Asterisk возникает ошибка. Посмотреть, с чем связана ошибка, можно в консоли Asterisk. Для этого введём команду

asterisk -rvvvvv

, где ключ –vvvvv отвечает за уровень дебага.

Наиболее часто возникающие ошибки – регистрация с неправильным логином/паролем или регистрация по неправильному протоколу. Рассмотрим обе по отдельности.

При регистрации внутреннего номера с неправильным логином или паролем в консоли увидим ошибку следующего типа:

Неверный логин/пароль

Как видно из скриншота, при регистрации внутреннего номера 0008 на сервере, в консоль падает ошибка с описанием Wrong Password.

Также бывают ситуации, когда в консоли, при регистрации внутреннего номера, видим следующую ошибку:

Неверный протокол

Данная ошибка говорит о том, что мы регистрируемся с неверным протоколом (Device not configured to use this transport type). Так же, в строке выше, подробно описано то, что нужно поменять.

К примеру, как видно из скриншота выше, регистрация внутреннего номера 0008 происходит с транспортным протоколом TCP, хотя должна быть по UDP.

Также не стоит забывать указывать подсети, из которых разрешена регистрация (permit) в настройках внутреннего номера.

В случае указания неправильных подсетей увидим в консоли следующую ошибку:

Неверный permit

При большом количестве попыток регистрации внутреннего номера на сервере Asterisk IP-адрес телефона может попасть в бан-лист.

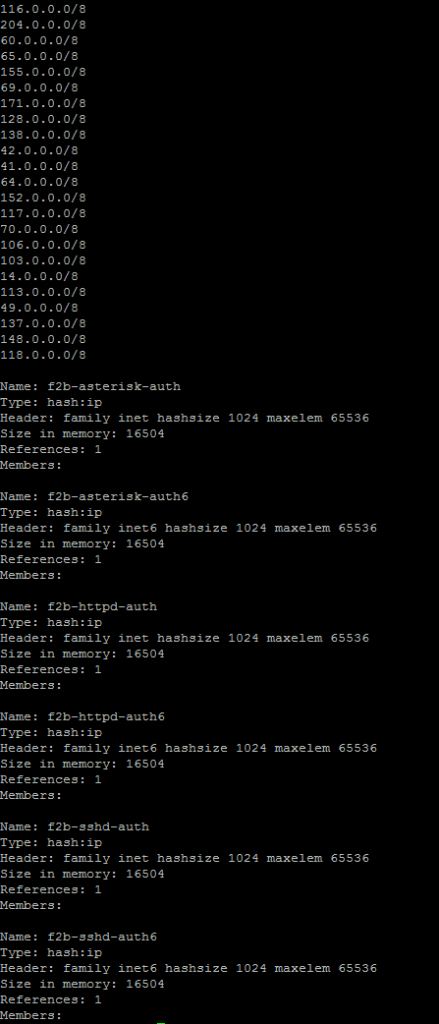

Для того, чтобы проверить, не попал ли телефон в бан, достаточно в консоли Linux ввести команду

ipset –L
Fail2ban

Все IP-адреса, которые попали в бан-лист, будут находиться в списках Members.

Чтобы разбанить нужный нам IP-адрес, необходимо ввести в консоли Linux следующую команду:

service fail2ban restart

После выполнения данной команды все IP-адреса, находящиеся в бане, будут разбанены.

На этом настройка IP-телефона Fanvil X6 завершена.
