Настройка IP-DECT Gigaset N720 IP PRO для работы с IP АТС Asterisk.

В рамках данной статьи будет рассмотрена настройка микросотовой DECT IP-системы от Gigaset на основе базовых станций Gigaset N720 IP PRO.

Данное решение является довольно бюджетным среди подобных систем. И обладает следующими характеристиками:
— поддержка протокола SIP;

— бесшовный роуминг между базами (без разрыва связи);

— возможность объединения до 20 базовых станций;

— количество одновременных разговоров не превышает 30;

— возможно подключить до 100 абонентов (трубок).

Также следует учитывать важное ограничение по количеству одновременных разговоров на одну базу — не более 8, а при использовании G.722 HDSP — не более четырех разговоров.



Управление базовыми станциями N720 IP PRO реализовано таким образом, что необходимо в сети устанавливать контроллер Gigaset N720 DM PRO, так как базовые станции не имеют собственного интерфейса управления.

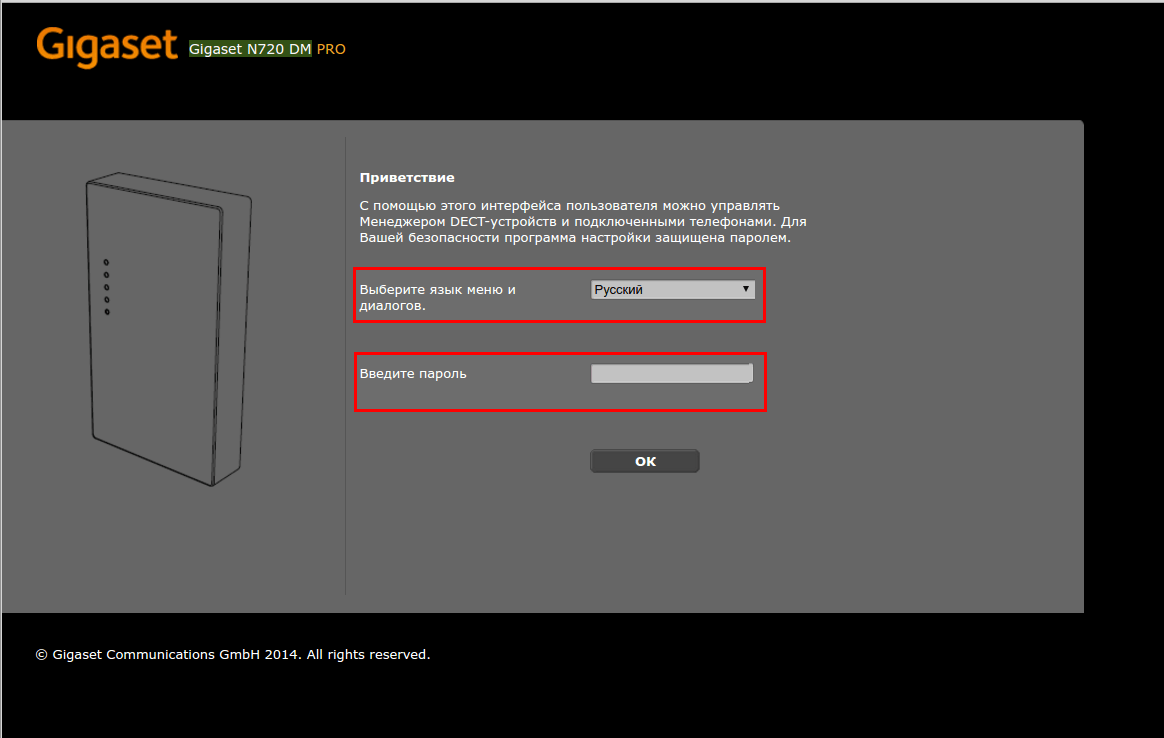

Контроллер настраивается посредством веб-интерфейса. При подключении в локальную сеть контроллер по DHCP получает ip-адрес. После входа на контроллер в браузере отображается страница авторизации, на которой также можно выбрать язык веб-интерфейса.

Пароль по-умолчанию для веб интерфейса: admin



Авторизация

Для регистрации баз на контроллере необходимо перейти в раздел Настройки > Сеть и соединители > Регистраация базовой станции (Settings -> Network and connectors -> Base station registration). После подключения базовой станции в локальную сеть, контроллер распознает ее в автоматическом режиме. Для завершения регистрации необходимо нажать на кнопку Применить (Confirm) рядом с MAC-адресом базы, далее указываются сетевые настройки базы — получение ip-адреса по DHCP или статикой.

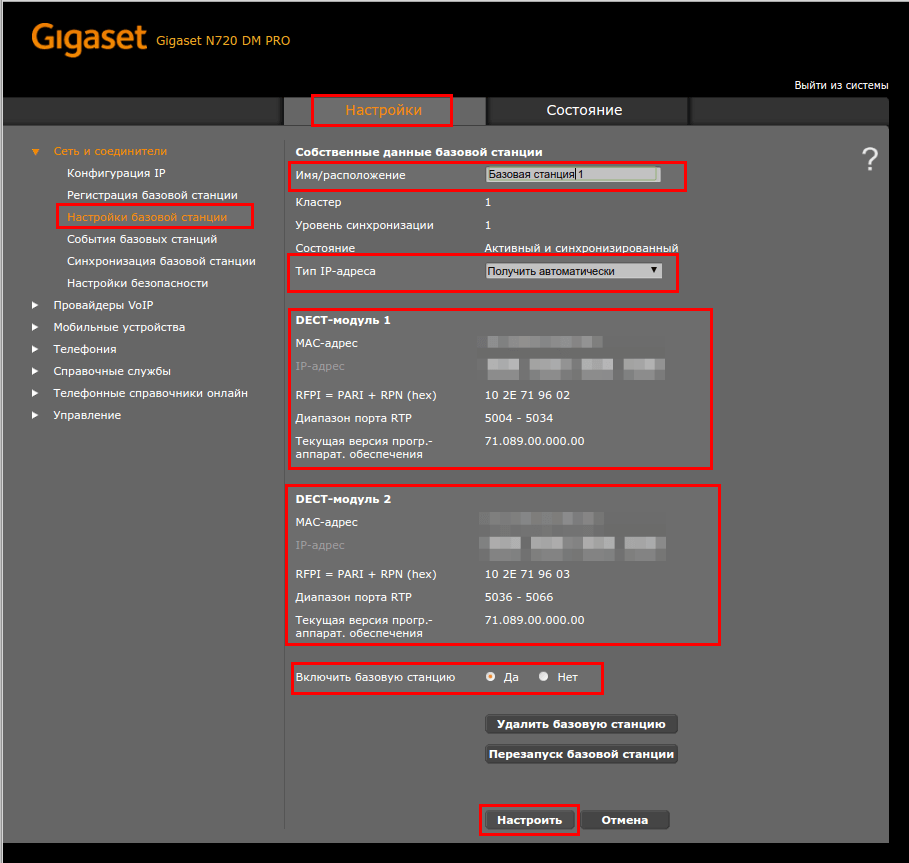

Сетевые параметры

При статическом назначении ip-адреса следует учитывать, что в каждой базовой станции два DECT-модуля, соответсвенно необходимо назначать два ip-адреса. Также рекомендуется переименовать каждую базовую станцию для лучшей идентификации.

Настройка подключения к Asterisk.

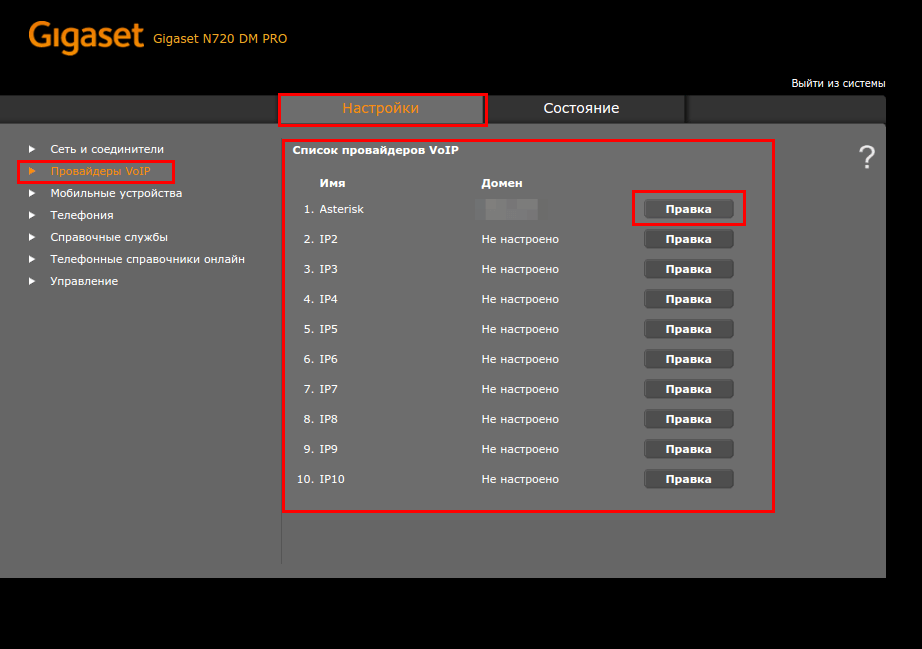

Первично необходимо задать данные сервера, для этого необходимо пройти в раздел Настройки > Провайдеры VoIP (Settings > VoIP Providers). Далее в списке из 10 профилей (если это первичная настройка то ни один профиль не будет настроен) необходимо выбрать один из профилей и нажать кнопку Правка (Edit).

Линии

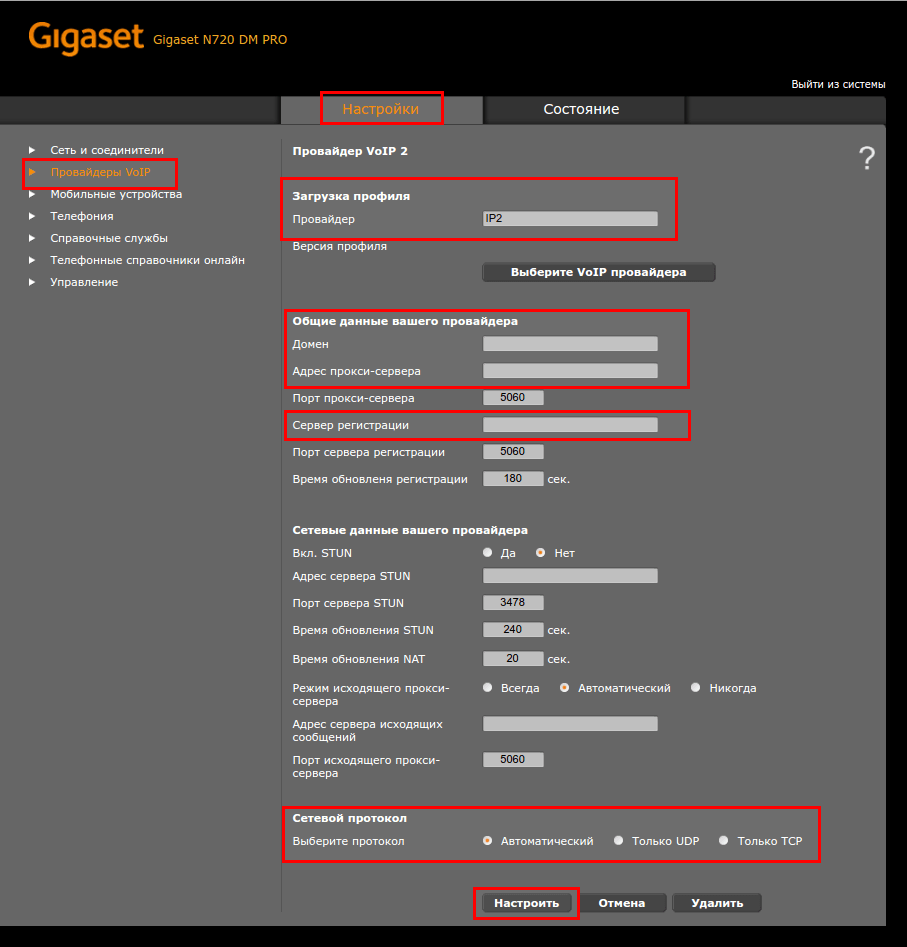

В данном разделе необходимо заполнить параметры:
— Провайдер — любое имя профиля

— Домен — ip-адрес сервера Asterisk

— Сервер регистрации — ip-адрес сервера Asterisk

Этих данных достаточно.

Настройки SIP-линии

Для добавления SIP-учеток необходимо перейти в раздел Настройки > Мобильные устройства (Settings > Mobile Devices).

В открывшемся окне необходимо выбрать тип PIN-кода для регистрации трубок, затем нажать кнопку Добавить (Add).

PIN-код для регистрации трубок

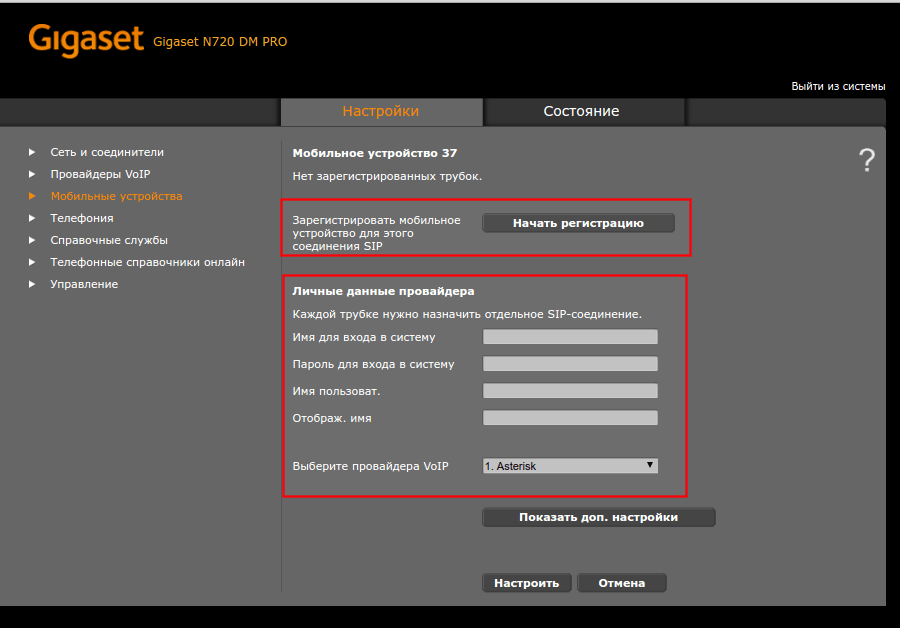

В открывшейся вкладке заполнить параметры:
— Имя для входа в систему (Authentication Name) — внутренний номер

— Пароль для входа в систему (Authentication password) — пароль внутреннего номера

— Имя пользователя (Username) — внутренний номер

— Отображаемое имя (Display Name) — внутренний номер

— Выберите провайдера VoIP (Select VoIP provider) — выбрать ранее настроенный профиль

Настройки мобильного устройства

Сохранить настройки, теперь можно приступить к регистрации трубок.

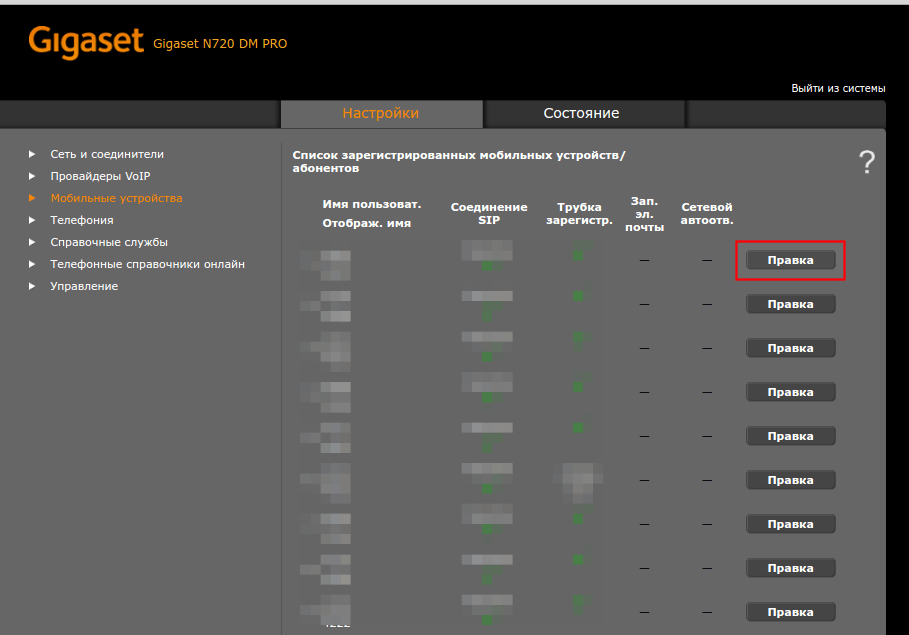

Предварительно трубку необходимо перевести в режим регистрации, затем в контроллере нажать кнопку рядом с необходимым внутренним номером.

Настройки абонентов

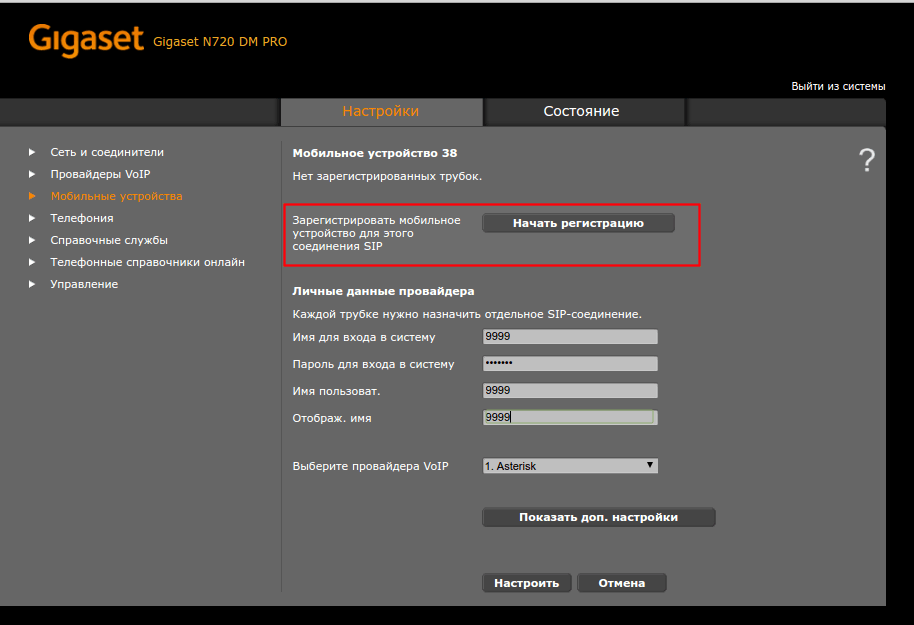

Затем в открывшейся вкладке нажать кнопку Начать регистрацию (Start registration).

Регистрация трубки

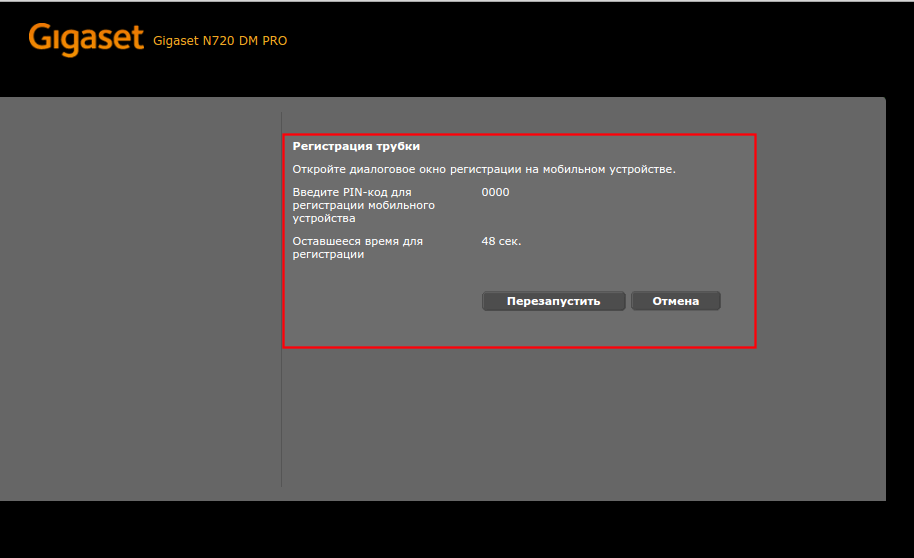

В открывшемся информационном окне будет указан PIN, который необходимо ввести на трубке, а также отчет времени, сколько еще доступна регистрация

Регистрация трубки

На этом настройка DECT-системы Gigaset N720 IP PRO завершена.
