Настройка OpenVPN сервера на роутере Mikrotik

Статья посвящена настройка OpenVPN сервера на роутере Mikrotik

  1. Скачиваем на машину под управлением OS Windows программу OpenVPN(версия 2.3.4 на момент написания статьи) для генерации необходимых сертификатов.

    Внимание!!! При установке программы выбираем все галочки!!!



  2. Далее переходим в C:Program filesOpenVPNeasy-rsa, запускаем init-config.bat, появится vars.bat.sample, открываем его в блокноте и редактируем следующие строки:
    set KEY_COUNTRY=RU
    set KEY_PROVINCE=MoscowRegion
    set KEY_CITY=Moscow
    set KEY_ORG=OpenVPN
    set [email protected]
    set KEY_CN=server
    set KEY_NAME=server
    set KEY_OU=voxlink



    Все строки кроме “Key_CN” и “Key_NAME” заполняем в произвольном порядке.

    Сохраняем как vars.bat на рабочий стол, затем перемещаем в C:Program filesOpenVPNeasy-rsa



  3. Теперь открываем openssl-1.0.0.cnf и проверяем параметр default_days=3650 (Это срок действия сертификата, 3650=10лет).

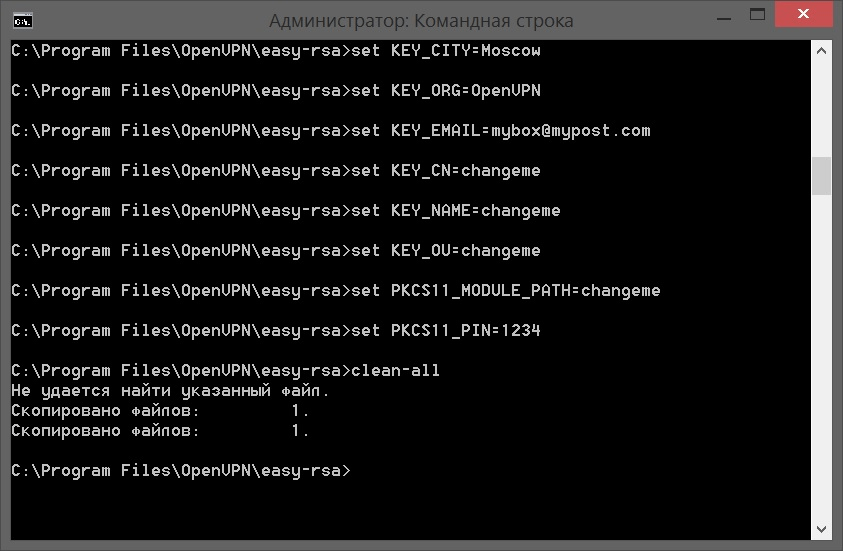

  4. Открываем командную строку от имени администратора и пишем:
    cd C:Program FilesOpenVPNeasy-rsa
    vars
    clean-all

    Если видим сообщение о том, что «Скопировано файлов: 1». Значит, процедура успешна.



    В этом же окне набираем:



    build-dh (создание ключа Диффи-Хеллмана)
    build-ca (создание основного сертификата)



    На все вопросы нажимаете Enter пока не увидите путь

    C:Program filesOpenVPNeasy-rsa



    Далее набираем:

    build-key-server server

    На все вопросы кроме «Sign the certificate?» и «1 out of 1 certificate requests certified, commit?» жмем Enter, на эти два жмём Y.



    Создадим сертификат клиента:

    build-key client

    На вопрос Common Name (eg, your name or your server’s hostname) нужно ввести client. В конце дважды ввести Y.



    Из папки C:Program FilesOpenVPNeasy-rsakeys забираем: ca.crt,  server.crt, server.key






Теперь, когда подготовительная часть окончена — приступаем к части настройки OpenVPN сервера на Mikrotik

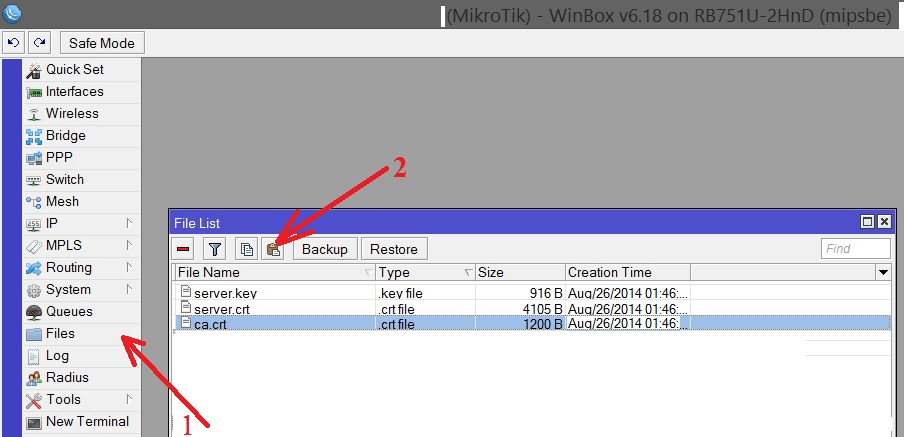

  1. Заходим на Mikrotik посредством утилиты winbox, переходим в раздел Files и копируем туда 3 наших сертификата ca.crt, server.crt, server.key

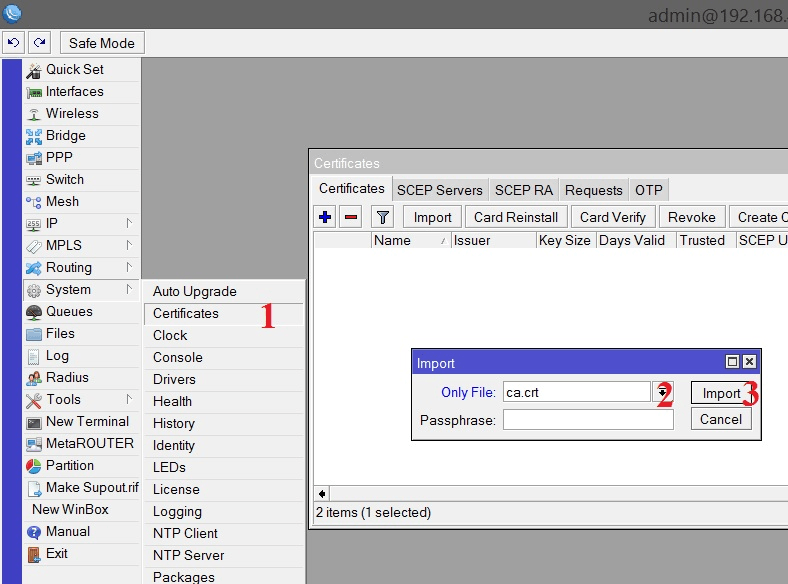

  2. После этого произведём импорт сертификатов, идём в раздел System – Certificates, выбираем поочередно сертификаты из списка (ca.crt->server.crt->server.key) и жмём кнопку Import

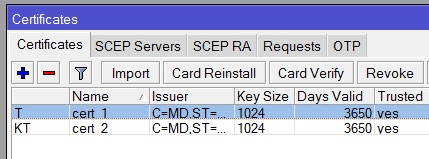

    Получится следующая картина:

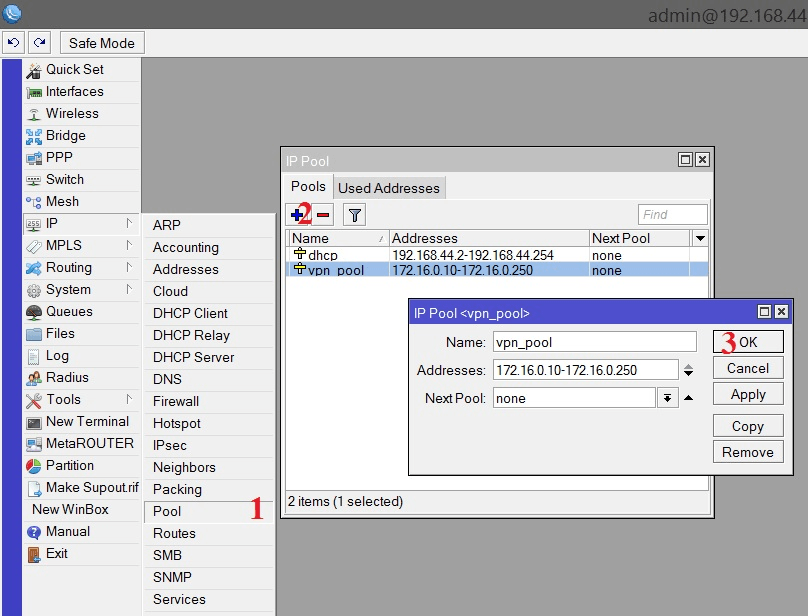

  3. Создаём пул IP адресов для наших OVPN клиентов. IP -> Pool, жмём кнопку “+”, я добавил диапазон 172.16.0.10-172.16.0.250, и назвал пул vpn_pool

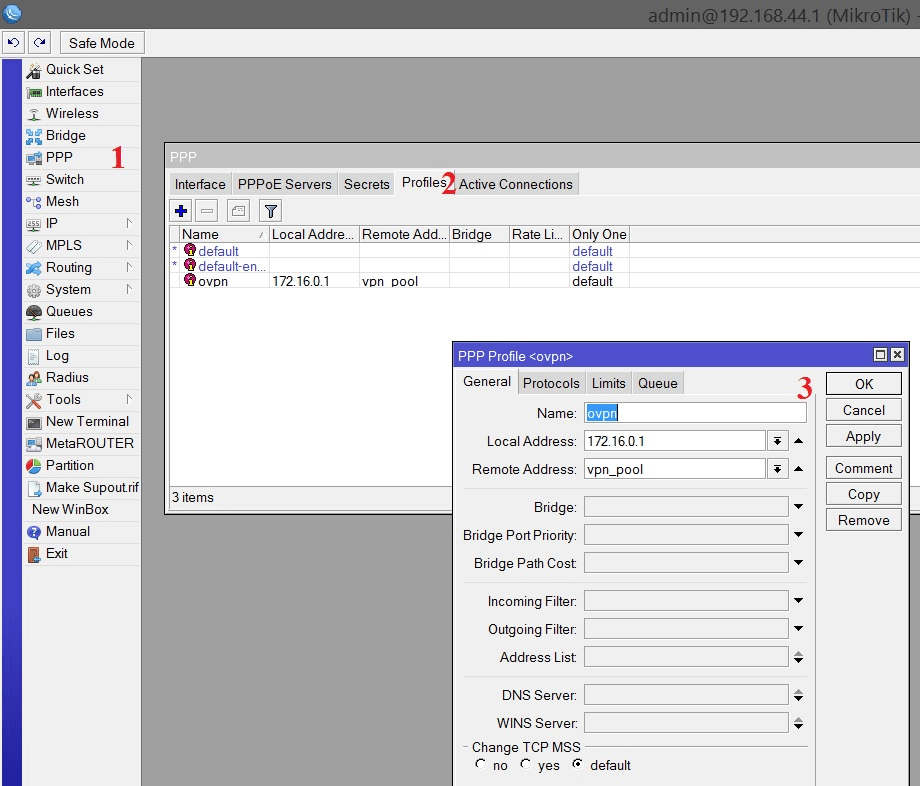

  4. Создаём PPP профиль. PPP -> Profiles-> “+”, вводим имя, локальный адрес микротика(через него клиенты будут получать доступ к остальным сетям за микротиком), который разумеется должен лежать в одной подсети с созданным ранее пулом адресов, ну и указываем сам пул, остальные настройки оставляем по умолчанию.

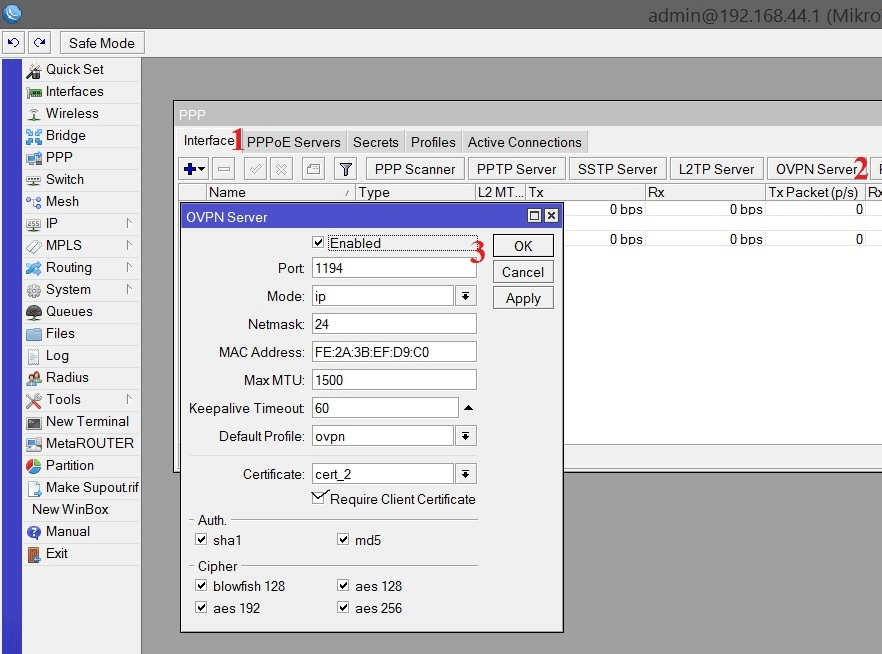

  5. Далее настраиваем сам OpenVPN сервер, PPP->Interface-> кнопка OVPN Server, ставим галку Enabled, mode выставляем ip, выбираем созданный ранее профиль, а также ставим галку Require Client Certificate и выбираем сертификат микротика, остальные параметры на Ваше усмотрение

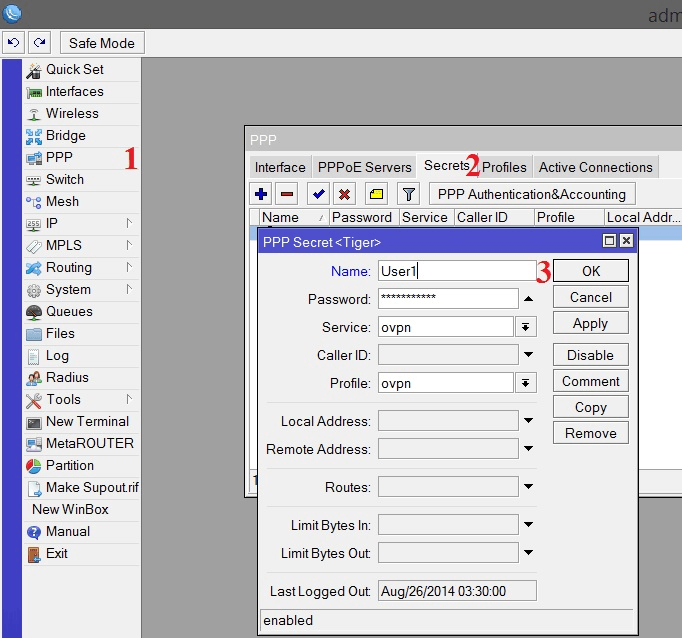

  6. Создадим пользователя, переходим в раздел PPP -> вкладка Secrets, вводим имя пользователя, пароль, указываем сервис и профиль.

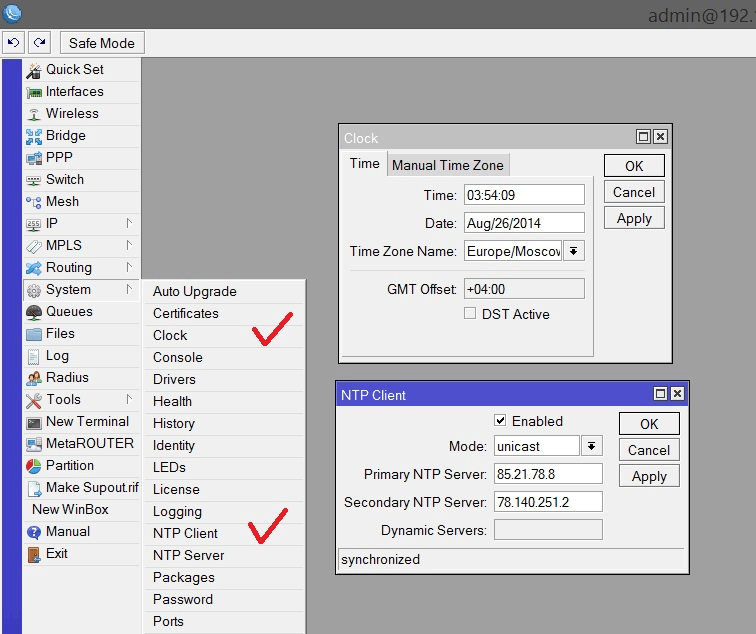

  7. Так как мы используем сертификаты, необходимо что бы время на сервере и на клиенте совпадало, для этого настраиваем ntp клиент и временную зону на микротике в разделе- System ->Clock/NTP Client

Адреса для NTP клиента можно взять пропинговав ru.pool.ntp.org

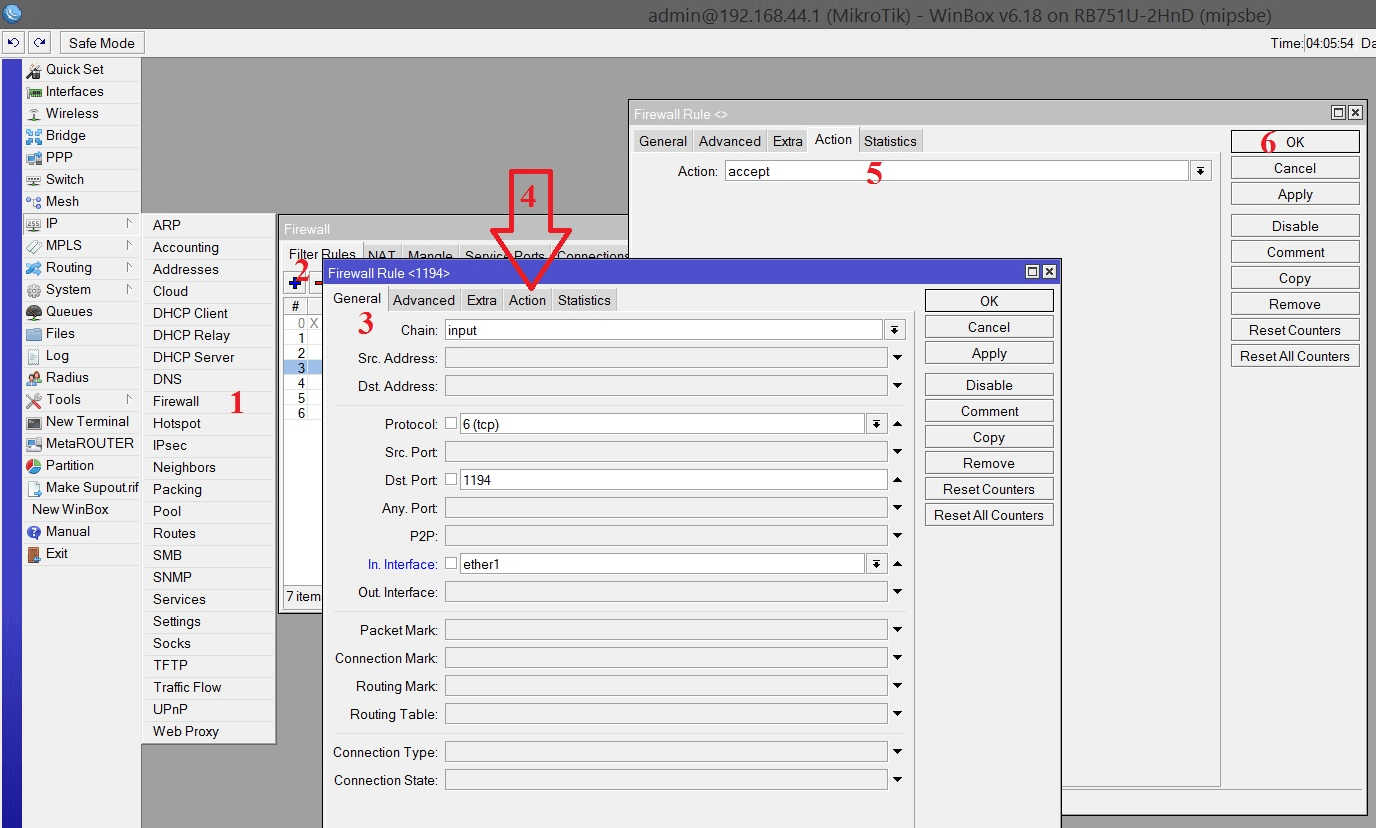

Осталось настроить разрешающее правило фаервола, IP -> Firewall-> вкладка Filter Rules



Созданное правило должно находиться выше запрещающих правил

Готово, теперь можно подключать к данному VPN серверу различные VPN клиенты.
