Настройка шлюза Grandstream GXW4104(8)

Шлюзы серии GXW410x — недорогие устройства, позволяющие подключить аналоговые телефонные линии общего пользования (ТФОП/PSTN) к IP АТС Asterisk. В данной статье будет рассмотрена настройка шлюза на прошивке версии 1.4.1.5

Следует обратить внимание, что веб-интерфейс более ранних версий будет отличаться.

  1. Настройка аккаунта на подключение к Asterisk
  2. Настройка пиров
  3. Настройка параметров подключения к Asterisk`у
  4. Аудиопараметры
  5. Настройка параметра каналов
  6. Настройка внешних аналоговых линий
  7. Настройка прозвона


1) Настройка аккаунта на подключение к Asterisk

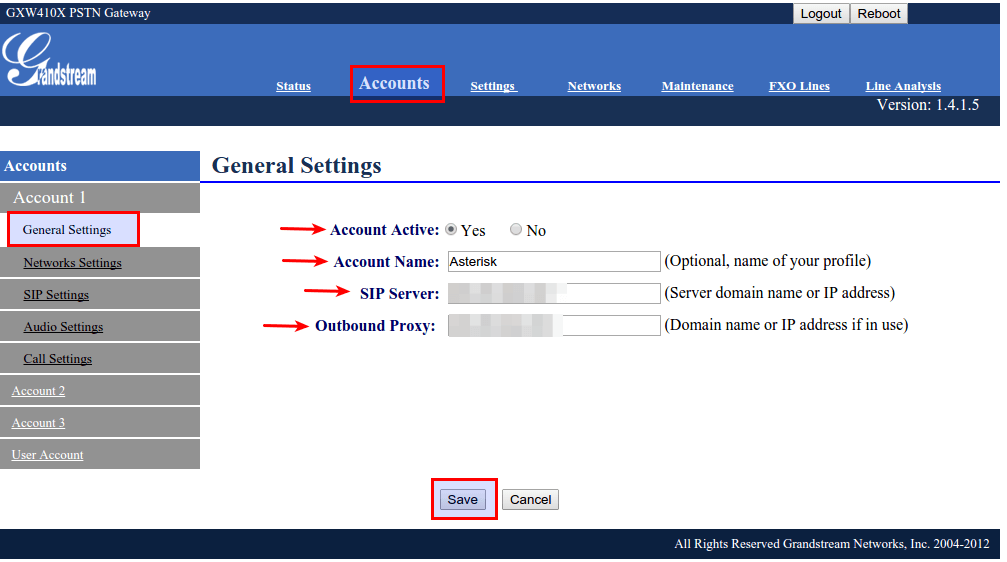

На вкладке Accounts → General Setting выставить следующие параметры:
Account Active = yes — активировать аккаунт
Account Name = любоу значение — просто идентификатор аккаунта
SIP Server = ip адрес Asterisk`а
Outbound Proxy = ip адрес Asterisk`а — можно не указывать

2) Настройка пиров

На вкладке Accounts → User Account задаются параметры:
Channel(s) — указывается канал/каналы, которым будет соответствовать транк, т. е. Можно сделать один транк на несколько каналов, так и по одному транку на каждый канал
SIP User ID/Authenticate ID — имя с которым будет регистрироваться шлюз на Asterisk`е
Authen Password — пароль регистрации
SIP Account — выбирается аккаунт заведенный на предыдущем шаге

3) Настройка параметров подключения к Asterisk`у

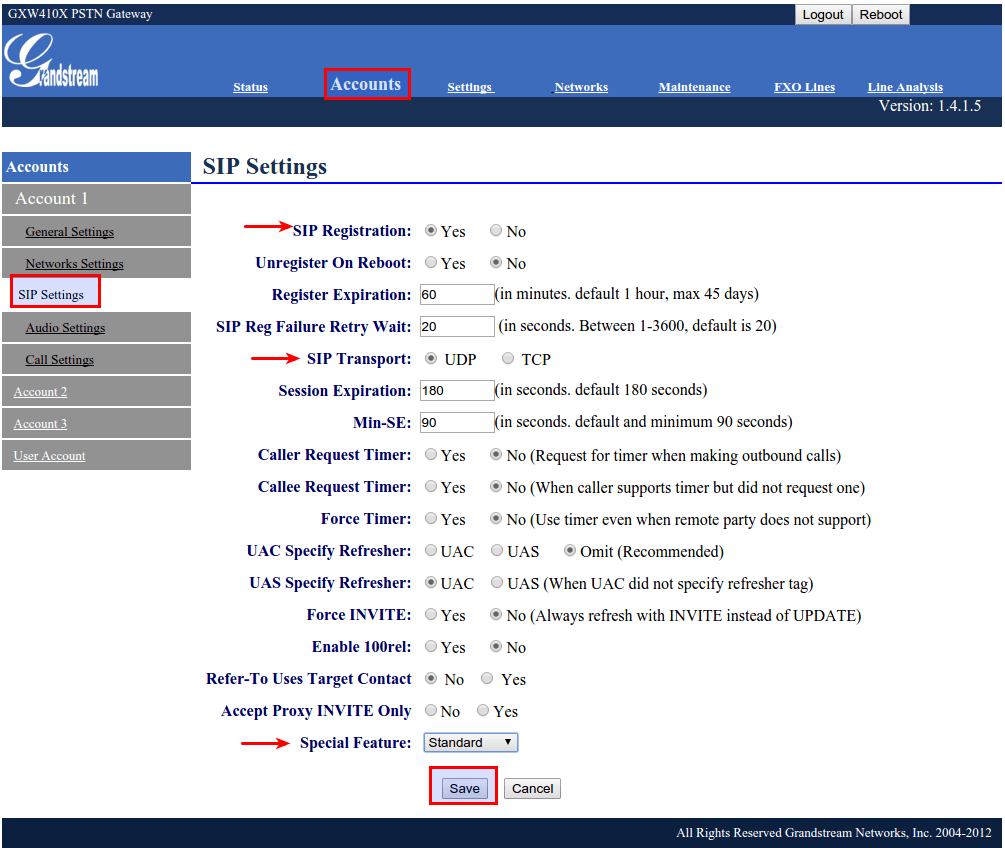

На вкладке Accounts → SIP Settings основные параметры на которые следует обратить внимение:
SIP Registration=yes — активируется регистрация для транка
SIP Transport=UDP — выбирается протокол
Special Feature=standart — специальные сервисы указываем стандарт, так как остальные относятся к специализированным АТС и в случае с Asterisk`ом не подходят

4) Аудиопараметры

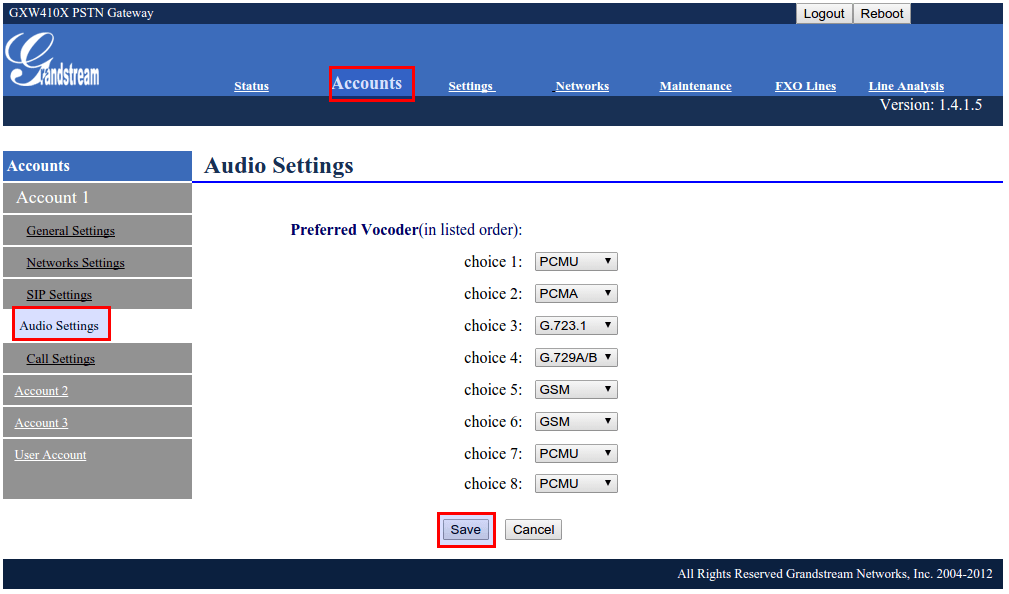

На вкладке Accounts → Audio Settings выбираются необходимые кодеки

Теперь можно настроить транки на Asterisk`е

5) Далее необходимо настроить параметры каналов

На вкладке Settings → Channels Settings:
SIP Channel Settings
DTMF Methods — выбирается необходимый, чаще всего это 2 — RFC2833

Значения остальных, описаны на той же странице.

Local SIP Listen Port — порт SIP остается по-умолчанию 5060
Calling to VoIP — настройки звонка со шлюза на Asterisk
User ID — может принимать значения ch1:<some value 1>;…..ch4:<some value 4>; или ch:1-4:<some value>; — на какой экстеншен (номер) посылать вызовы на Asterisk
SIP Server — может принимать значения ch1:p1;…ch4:p4; или ch1-4:p1; — указывается какой аккаунт использоват на канале.

6) Настройка внешних аналоговых линий

На вкладке FXO Lines → Settings
Call Progress Tones — настройка частоты, громкости и каденции на внешних линиях

Как определить эти параметры рассказано в статье

7) Настройка прозвона

На вкладке FXO Lines → Dialing — настраивается метод прозвона и диалплан

После настройки и применения изменений, необходимо перезагрузить шлюз.
