Настройка конференц станции Yealink CP860 для работы с IP-АТС Asterisk

В рамках статьи будут рассмотрены настройки конференц-телефона Yealink CP860. Данная станция подходит для небольших конференц-комнат до 16-ти персон, радиус покрытия станции 3 метра, расширяется с помощью дополнительных микрофонов до 5 метров.

В статье будет рассмотрен вариант настройки телефона с помощью веб-интерфейса.

При открытии  интерфейса в браузере отображается страница авторизации.

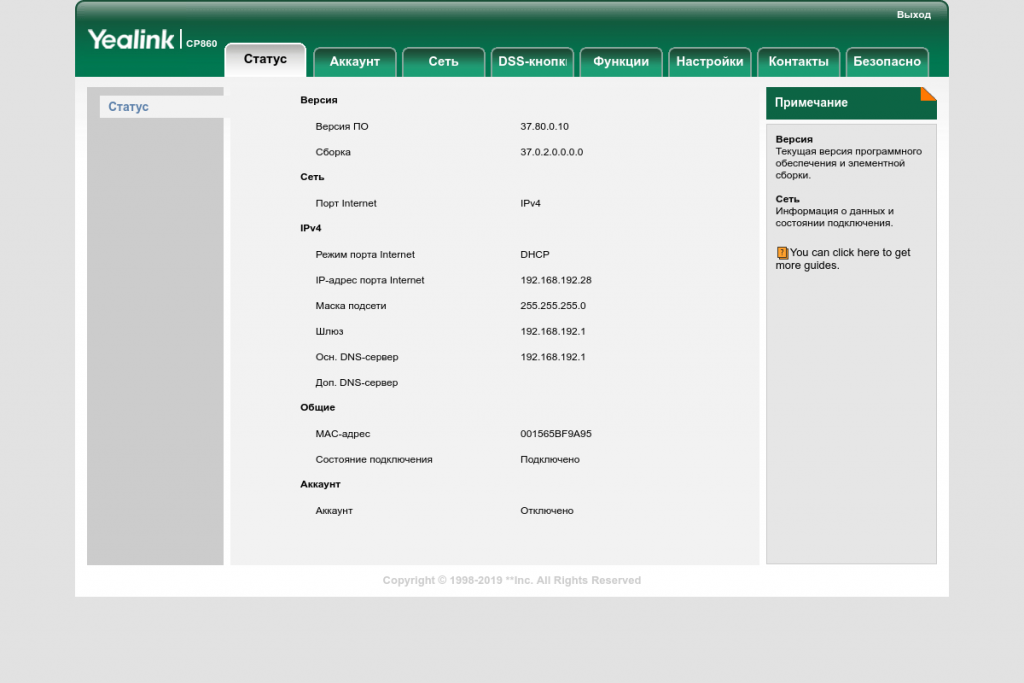

После ввода авторизации интерфейс перенаправляет на вкладку «Статус», где отображается сводная информация о телефоне:

• версия прошивки
• настройки сети
• сведения об аккаунте и статус регистрации

Для настройки SIP-аккаунта необходимо перейти на вкладку «Аккаунт» и в подразделе «Аккаунт» необходимо выбрать Включено и внести настройки в следующих параметрах:

• Лейбл — подпись отображаемая рядом с клавишей линии на телефоне
• Отображаемое имя — имя, которое будет отображаться на других телефонах при вызовах

• Имя регистрации — указывается внутренний номер
• Имя пользователя — указывается внутренний номер
• Пароль — пароль внутреннего номера

SIP-server 1 — указываются параметры основного сервера регистрации:

• Адрес SIP-сервера — ip-адрес сервера Asterisk
• Порт — порт сервера Asterisk (по-умолчанию 5060)

• Транспорт — указывается протокол на котором работает внутренний номер, можно выбрать из UDP, TCP и TLS
• Период регистрации — период в секундах через который телефон повторно пошлет запрос регистрации на сервер Asterisk, рекомендуется установить равным 180.
• Количество запросов — указывается сколько раз пытаться посылать подряд запросы на регистрацию при неудачных попытках регистрации

 SIP-server 2 — указывается при необходимости (наличие резервного сервера с другим IP) — используется редко — NAT — при необходимости активирует прохождение NAT с помощью STUN, либо ручного NAT

Далее на странице Аккаунт > Кодеки необходимо выбрать используемые в АТС кодеки, для этого переместить нужные в колонку с названием «Используемые»

На странице Аккаунт > Расширенные необходимо настроить следующие параметры:

• Тип Keep Alive — выставить в занчение Options
• DTMF Type — тип DTMF выставить RFC2833
• Caller ID Source — источник имени звонящего выбирается в зависимости от настроек Asterisk

Остальные параметры остаются по-умолчанию и изменяются ситуационно

На странице Сеть — производятся настройки сети.

На вкладке Основные определены настройки для порта Internet (имеет соответствующую пометку на телефонном аппарате). Здесь выбирается режим работы порта — IPv4 или IPv6, а также тип настройки ip-адреса: получение по DHCP или назначение статического IP. При назначении статического указывается IP-адрес, маска подсети и шлюз. Также на этой вкладке можно указать при необходимости DNS-сервер.

Вкладка Расширенные На данной вкладке настраивается VLAN для портов телефона и режим работы портов.
Также здесь находится параметр отвечающий за LLDP (протокол канального уровня передающего от сетевого оборудования данные в локальную сеть). В некоторых ситуациях рекомендуется отключать данный параметр, так как с некоторыми типами свитчей  включение данного параметра приводит к проблемам в локальной сети. Такмже на данной вкладке настраиваются параметры обхода NAT.

На странице DSS-кнопки можно переопределить назначение экранных кнопок, а также кнопок навигации, при необходиимости.

Для настройки корректного отображения даты и времени на телефоне необходимо перейти на вкладку «Настройки > Время и Дата». На этой вкладке можно настроить следующие параметры:

• Время от DHCP-сервера — включение/отключение получения параметров времени от опций DHCP
• Часовой пояс — выбирается необходимый часовой пояс
• Переход на летнее время — при необходимости включается функция автоматического перевода времени на летнее/зимнее время
• Приоритет NTP к DHCP  — указывает что приоритетнее при выборе источника синхронизации времени
• NTP-сервер — указывается адрес NTP-сервера
• Период снхронизации — время в секундах между запросами от телефона к NTP-серверу за синхронизацией
• Задать время вручную — данный параметр отключает варианты получения времени автоматически
• Формат времени — устанавливает 24-хчасовой или 12-ичасовой формат отображения времени — Формат даты — указывает в каком формате отображать дату

Это минимально необходимые настройки телефонного аппарата Yealink SIP-T46S для корректной работы с IP-АТС Asterisk
