IP-телефон Snom 821 — подключение к Asterisk

1. Краткий обзор модели 2. Включение аппарата 3. Настройка подключения к Астериск 4. OpenVPN на данном устройстве 1. Краткий обзор модели Тип IP-телефон Трубка проводная Интерфейс подключения к Интернет RJ-45 Интерфейс подключения к ПК RJ-45 VoIP протокол SIP RFC3261 Аудио кодеки G.711 (A-law, µ-law), G.729A, G.723.1, G.722, G.726, GSM 6.10 Емкость каталога номеров 250 Дисплей (число строк) TFT, 3,5», […]

1. Краткий обзор модели
2. Включение аппарата
3. Настройка подключения к Астериск
4. OpenVPN на данном устройстве

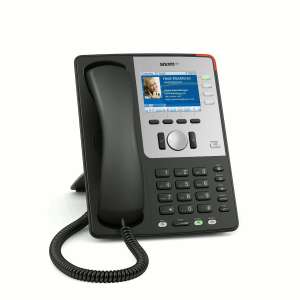

1. Краткий обзор модели

Тип

IP-телефон

Трубка

проводная

Интерфейс подключения к Интернет

RJ-45

Интерфейс подключения к ПК

RJ-45

VoIP протокол

SIP RFC3261

Аудио кодеки

G.711 (A-law, µ-law), G.729A, G.723.1, G.722, G.726, GSM 6.10

Емкость каталога номеров

250

Дисплей (число строк)

TFT, 3,5», 320х240 точки, (н.д)

Power over Ethernet

802.3af

Телефонный аппарат поставляется в довольно большой коробке, т. к. подставка уже прикручена и не является складной. С одной стороны это недостаток, с другой — аппарат стоит на столе уверенно как влитой, благодаря резиновым ножкам и железной подставке. Кнопки читабельные, нажимаются хорошо. Джойстик немного туговат в нажатии. Экран довольно большой и яркий.

2. Включение аппарата

Подключаем к телефону к розетке или через PoE коммутатор как на картинке. Телефонный аппарат начинает загружаться.

Получает IP адрес по DHCP протоколу:

Далее выбираем язык Russian:

Затем часовой пояс:

Предварительные настройки сделаны. Телефон готов к настройке подключения к Астериск:

3. Настройка подключения к Астериск

Вход на web-панель управления телефоном, логин admin без пароля. Первым делом устанавливаем пароль на данную админ панель, а также доступ к функциям через меню телефона.

Примечание: если установлен язык русский, то пароль Security лучше задавать цифровой, т. к. английские буквы с телефона ввести теперь не удастся. По крайне мере на заводской прошивке.

Далее идем в SIP настройки телефона и задаем параметры SIP аккаунта, созданного на Астериске как показано на рисунке:

Сохраняем настройки. И если все правильно, то телефон подключается к нашему Астериску:

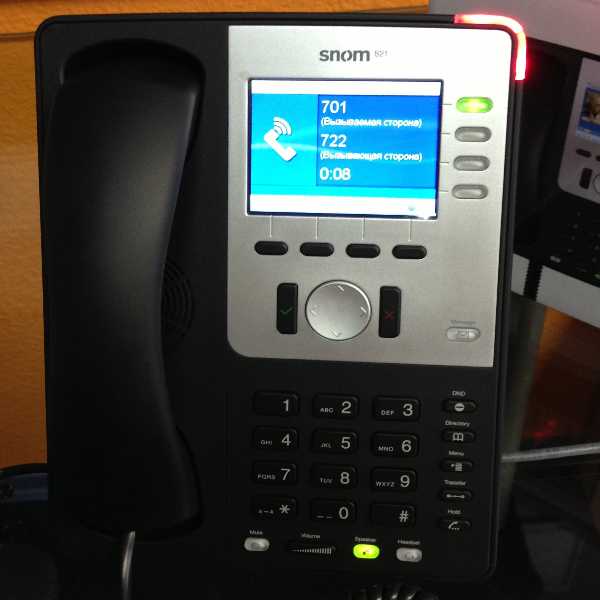

Делаем тестовый вызов на другой подключенный номер:

4. OpenVPN на данном устройстве

На данных телефонах заявлена возможность использования OpenVPN для подключения к корпоративной телефонной сети.

Также поискав информацию в интернете можно встретить такие скриншоты:

Видно пункт, который активирует возможность использования OpenVPN.

Однако, в модели которая была у нас (прошивка заводская 8.4) данного пункта не было. Возможно это как-то    связано с законодательством РФ и поставляемого оборудования на территорию РФ или просто нужно обновить версию прошивки:

Поэтому проверить работу OpenPVN проверить не удалось.

Данная возможность рассмотрена на телефоне Snom 715 firmware SIP 8.7.5.8.2
