Подключение DECT Snom m9r к Астериск

Подключение DECT Snom m9r к Астериск

  1. Описание Snom m9r
  2. Базовая настройка и подключение трубки
  3. Подключение к Asterisk
  4. Обновление прошивки Snom m9r базы и обновление ПО трубки

1) Описание Snom m9r

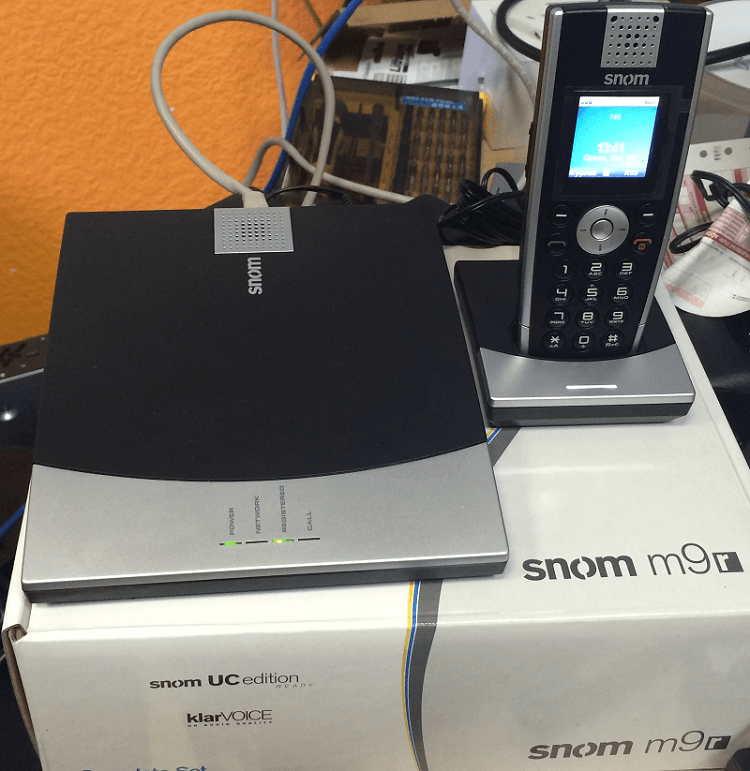

Комплект Snom m9r состоит из DECT базовой станции и трубки Snom

Возможности данной DECT системы:

  • Подключение до 9 трубок Snom или GAP совсестимых
  • До 4 одновременных разговоров
  • Централизованная телефонная книга на Snom телефонах.
  • LDAP телефонная книга
  • Внутренние вызовы между трубками

2) Базовая настройка и подключение трубки

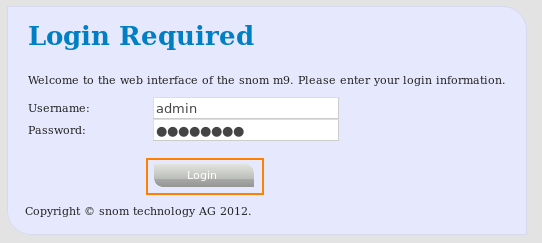

После подключения DECT Snom m94 базовой станции в вашу локальную сеть, база получит IP по DHCP. Вводим данный IP в адресной строки браузера и видим форму авторизации:

Логин: admin
Пароль: password

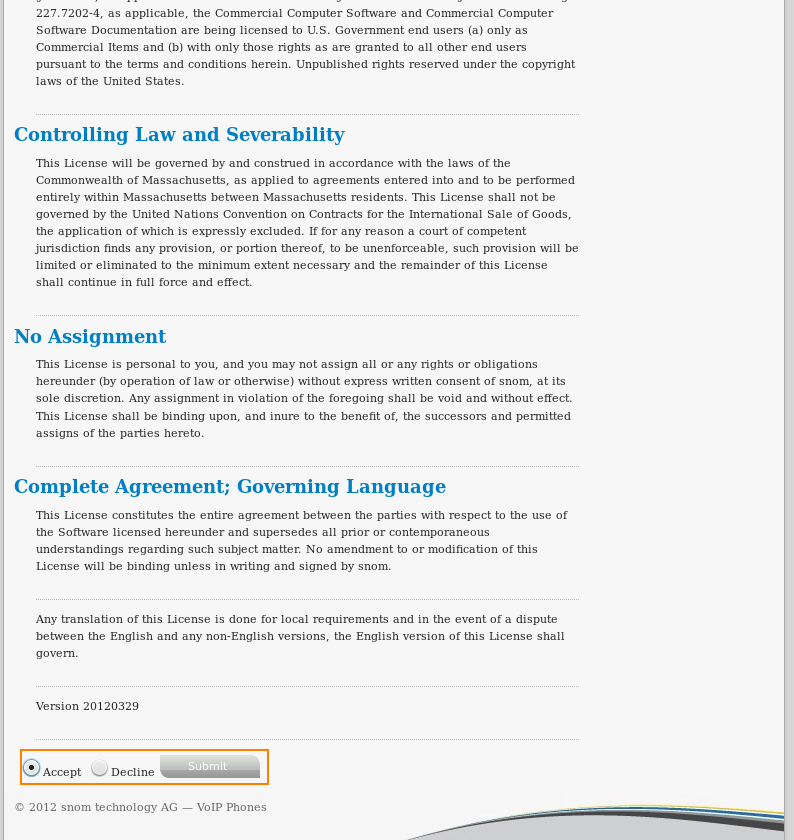

Далее необходимо 1 раз согласится с лицензионным соглашением:

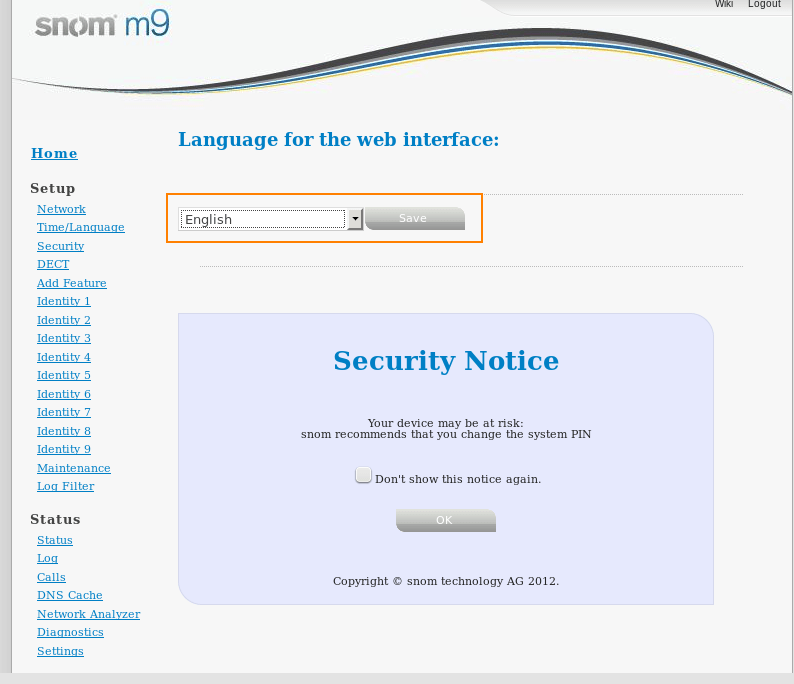

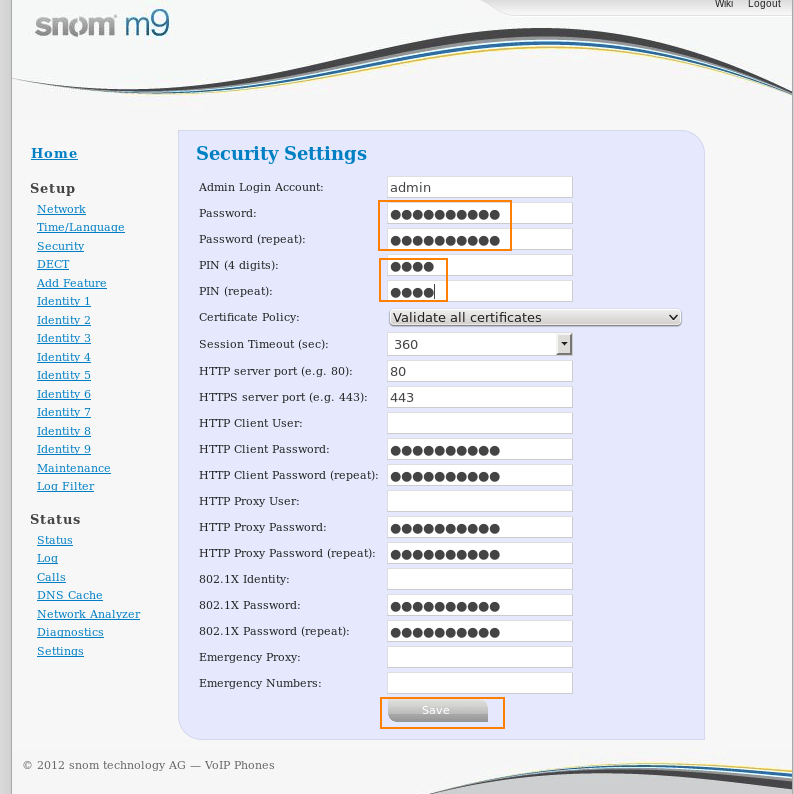

Выбрать язык English -> Save. Внизу напоминание о безопасности информирует нас, что необходимо задать свои пароли и PIN для подключения трубок. Сделаем это в разделе Security:

Вводим свой пароль для записи admin и PIN, например 5555

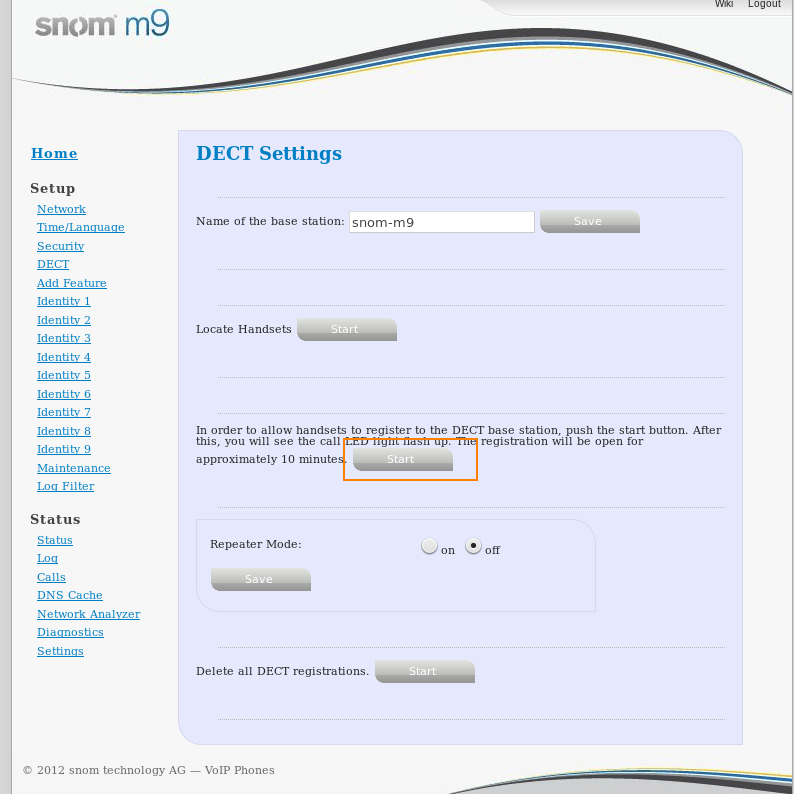

Теперь подключим нашу трубку к базе. Для этого в разделе DECT разрешаем подключение трубок использую PIN на время равное 10 минутам.

Включаем предварительно заряженную трубку. Для начала установим Русский язык интерфейса:
Menu(центральная кнопка) — Prefences — Language — Русский

Теперь выполнить регистрацию трубки на базе. Для этого выполняем на трубке команду:
Меню — Настройки — Трубка — Зарегистрировать трубку — Выбрать базу 1 — Вводим пин код (например, 5555) — ОК

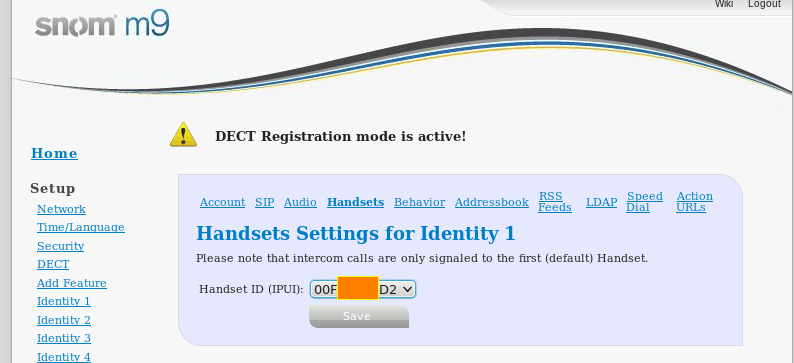

Чтобы удостовериться, что трубка появилась в системе, пройдем в меню Identify 1 — Handsets (можно в меню Status — DECT)
Видим в выпадающем списке одну трубку и ее уникальный IPUI номер.

Точно таким же способом можно подключить другие трубки Snom или же трубки сторонних производителей, например Gigaset

Примечание: при использовании сторонних трубок набор их функций будет ограничен. Будут недоступны функции телефонной книги и некоторые другие.

3) Подключение к Asterisk

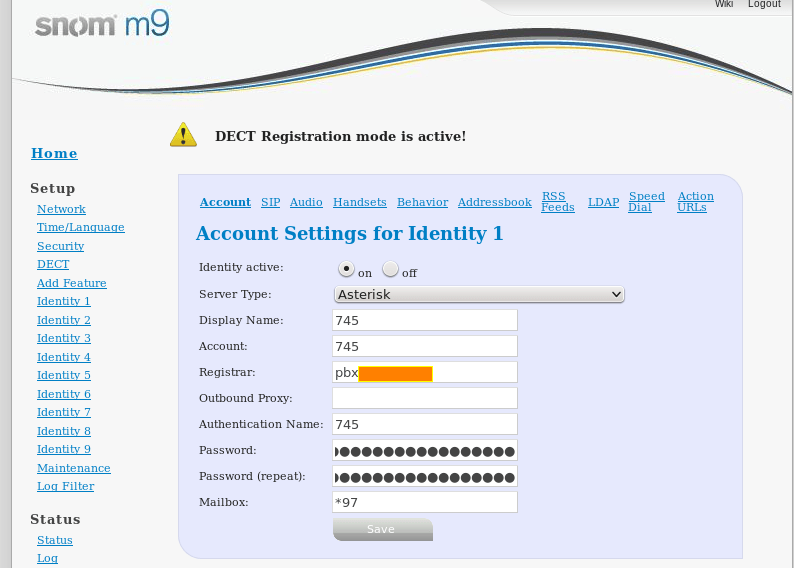

После создания внутреннего SIP номера на Астериск выполняем настройку DECT Snom m9r. Для этого в меню Identify 1 заполняем поля, например так:

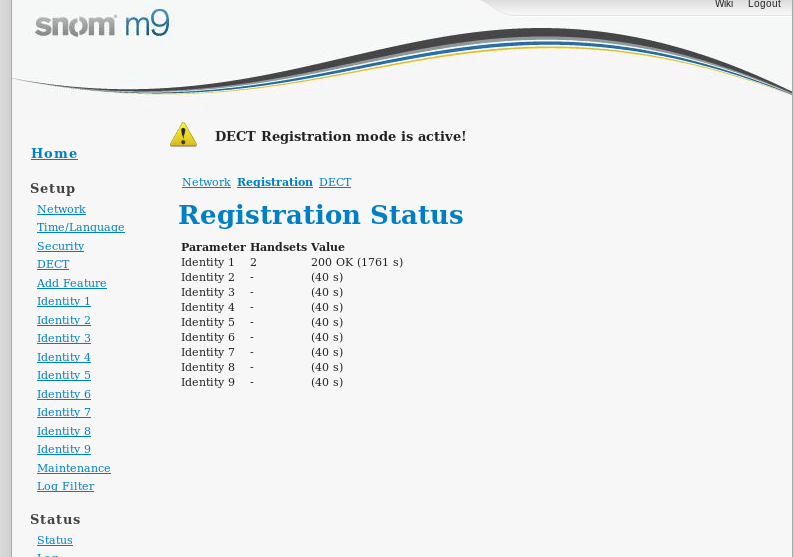

Проверить статус подключения на базе можно в меню Status — Registration

Теперь можно осуществлять вызов и принимать входящие звонки. Выбрав несколько трубок в одном Indentify 1, то можно из запараллелить трубки.

4) Обновление прошивки Snom m9r базы и обновление ПО трубки

Перед использование оборудование рекомендуем произвести обновление ПО DECT базы Snom, а также трубок Snom.
Для обновления базы переходим в раздел Maintenance

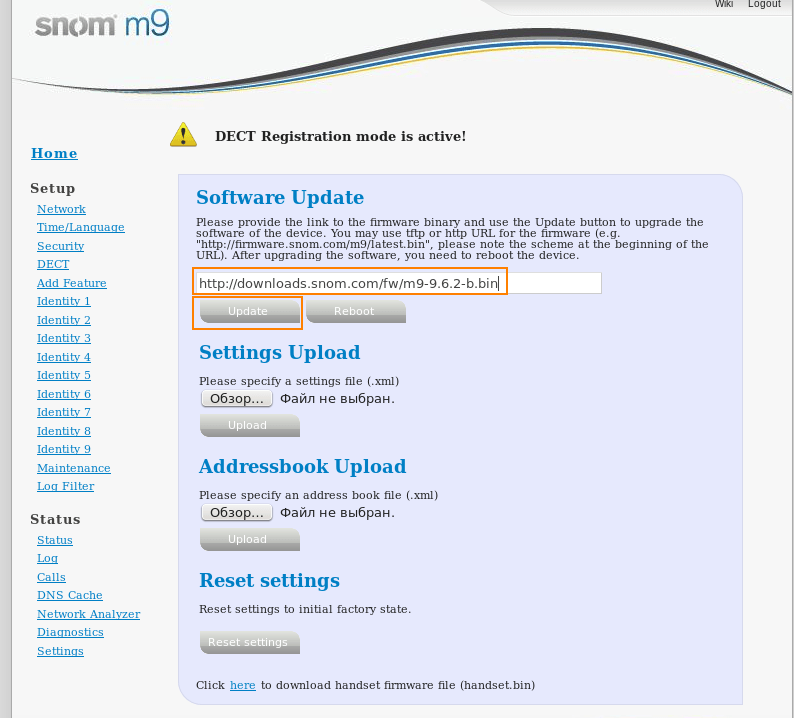

Далее в разделе Softawer Update указываем сслыку на прошивку. Посмотреть актуальную можно здесь

На момент написания это:
http://downloads.snom.com/fw/m9-9.6.2-b.bin

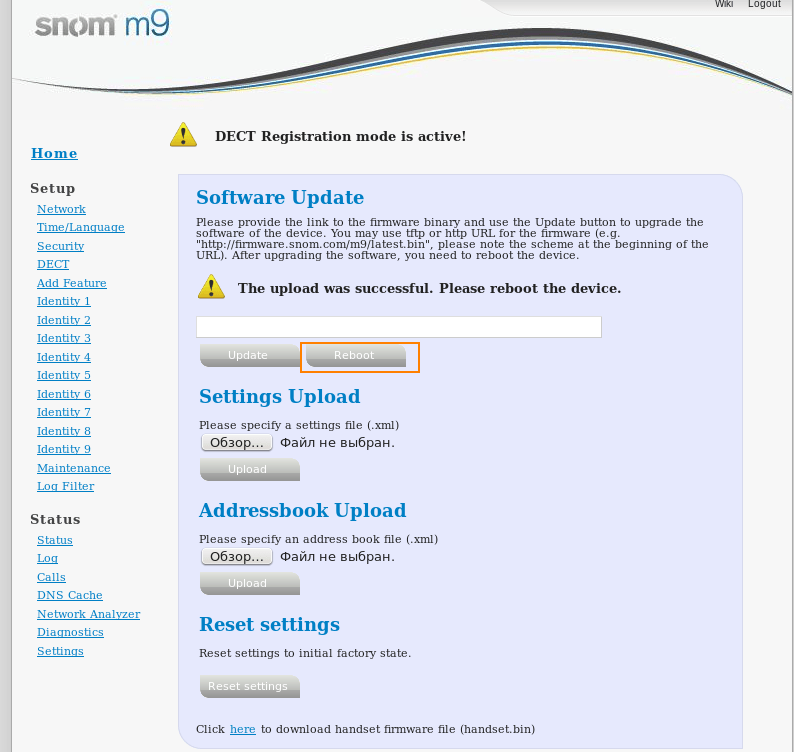

Нажимаем кнопку Update и ждем пока скачается прошивка. О чем получим уведомление о необходимоости произвести перезагрузку устройства:

Жмем Reboot для завершения обновления.

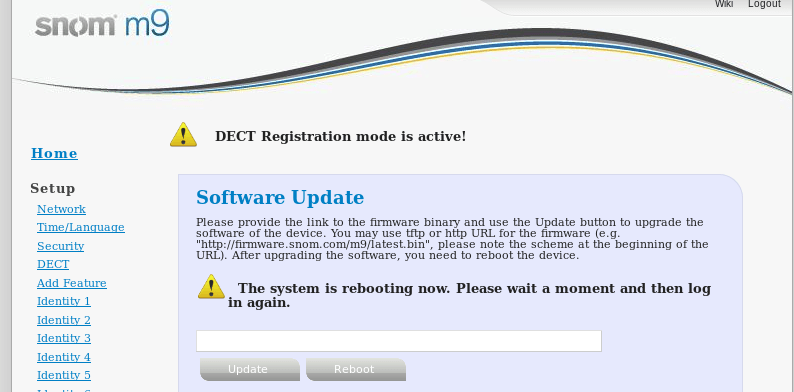

Готово. Ждем загрузки.

Обновление трубки
Также следует обновить ПО на трубке. Для этого необходиомо поставить трубку в стакан зарядного устройства и далее:
Меню — Настройки — Трубка — Обновление ПО
Дожидаемся 100% загрузки обновления. Трубка перегузится автоматически.

Обновлять одновременно можно не более одной трубки!
