Настройка телефона Mitel MiVoice 5304 для работы с Asterisk

Телефон MiVoice 5304 из разряда тех, которые рассчитаны на работу с проприетарным сервером телефонии по проприетарному протоколу, к тому же разработчик не предоставляет свободного доступа к прошивкам для своего оборудования. Тем не менее MiVoice 5304 поддерживает протокол SIP в общепринятом виде, следовательно может работать с Asterisk. В этой статье будет описана настройка аппарата MiVoice 5304 для работы с Asterisk.

Перевод MiVoice 5304 в режим работы по SIP

По умолчанию, аппарат MiVoice 5304 настроен на работу по проприетарному протоколу MiNET. Для переключения аппарата на SIP нужно отключить питание телефона, зажать на клавиатуре телефона *7 и включить питание, не отпуская кнопки. Через некоторое время на дисплее телефона должно появиться сообщение о переключении на SIP, после чего кнопки *7 можно будет отпустить (для переключения обратно на протокол MiNET, нужно зажать *6 и включить питание телефона).

Обновление прошивки MiVoice 5304

Последняя версия прошивки, которую удалось найти в интернете — 06.00.00.16(для MiVoice 5304 нужны файлы BootIp5324Ttn.bin, L2Boot53xxTtn8M.bin, L2Boot53xxeTtn8M.bin, MainIp5324Ttn.bin, sip5324ttnlang_en_US.bin и sip5324ttntone_DE.bin, остальные файлы из архива не понадобятся). Файлы прошивки нужно выложить на TFTP или HTTP сервер.

Узнать текущий IP-адрес телефона можно в настройках, чтобы зайти в настройки, нужно нажать так называемую «супер кнопку» (Superkey), затем нужно нажать кнопку первой линии, чтобы отобразить текущие настройки сети. Для выхода из режима настроек нужно нажать «супер кнопку» ещё раз. По умолчанию «супер кнопкой» является самая верхняя кнопка в вертикальном блоке кнопок справа от трубки, кнопкой первой линии является самая нижняя кнопка в этом же блоке.
Зайдите в web-интерфейс телефона, логин и пароль администратора по умолчанию:

admin
5304

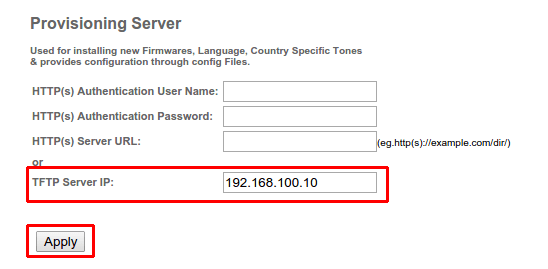

Зайдите в раздел «Quick Start» и внесите IP-адрес TFTP-сервера или URL для скачивания прошивки с HTTP-сервера в соответствующее поле и нажмите «Apply» (Если поле «HTTP(s) Server URL» отсутствует на странице значит в данной версии прошивки поддерживается только обновление по TFTP).


Здесь и далее 192.168.100.10 — сервер Asterisk, TFTP-сервер поднят на нём же.

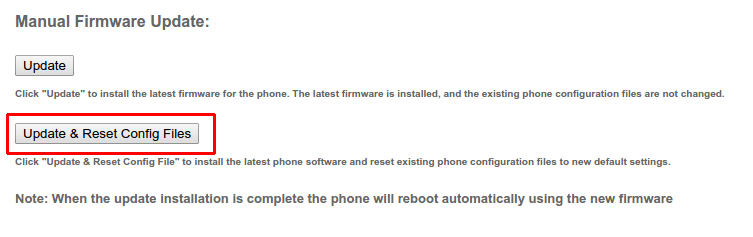

Зайдите в раздел «Firmware Update» и нажмите «Update & Reset Config Files», после этого телефон должен обновить прошивку и сбросить настройки на заводские (проверьте по логам TFTP/HTTP сервера, что телефон без ошибок получил все запрошенные файлы).

Настройка MiVoice 5304 для работы по SIP (а также ряд других настроек, необходимых для нормальной работы)

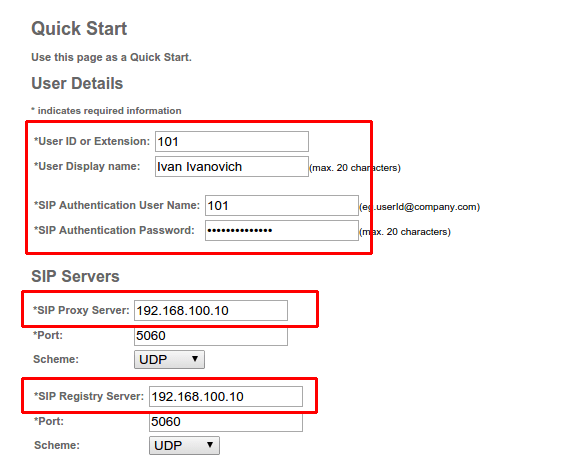

1) Зайдите в раздел «Quick Start», внесите имя пользователя, отображаемое имя, пароль и адрес SIP-сервера в соответствующие поля и нажмите «Apply»

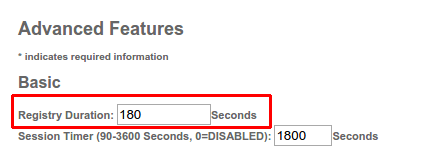

2) Рекомендуется зайти в раздел «Advanced Features» и снизить период перерегистрации до 3-5 минут (в этом случае телефон быстрее подключится к серверу, если сервер по какой-либо причине отменит регистрацию телефона в одностороннем порядке). После внесения изменений нажмите кнопку «Apply» (если нажать «Save and Reboot», телефон перезагрузится).

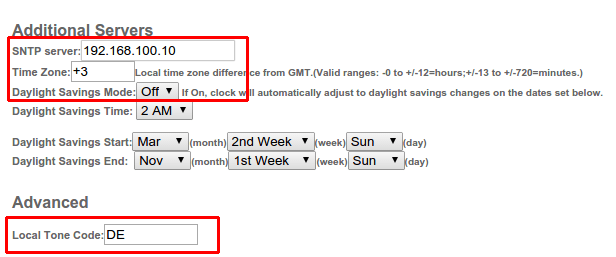

3) Зайдите в раздел «Network Configuration» и внесите настройки NTP-сервера для синхронизации времени (в данном примере, на сервере Asterisk 192.168.100.10 поднят и NTP-сервер). Часовой пояс указывается как смещение относительно GMT (для Москвы нужно указать +3), для отключения перехода на летнее время нужну выбрать «Off» в параметре «Daylight Savings Mode». В параметре «Local Tone Code» нужно указать «DE» для использования телефонных сигналов Германии (они аналогичны телефонным сигналам России). Для сохранения настроек нажмите «Apply».

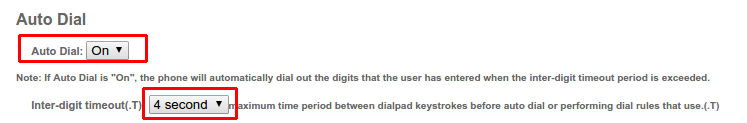

4) Зайдите в раздел «Dial Plan» и включите автоматический набор номера по таймауту (Auto Dial: On), если это вам нужно. Здесь же можно поменять значения таймаута до автоматического набора (по умолчанию — 5 секунд).

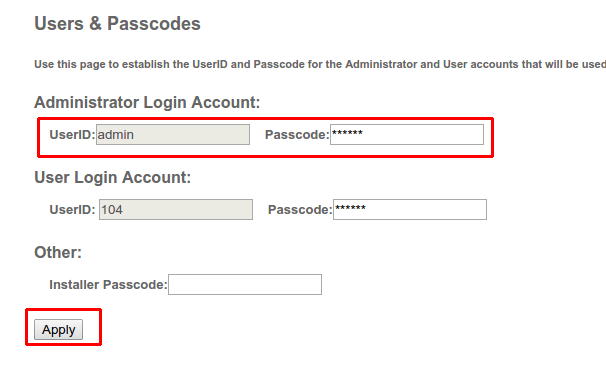

5) В разделе «Users & Passcodes» можно поменять пароль администратора web-интерфейса телефона.

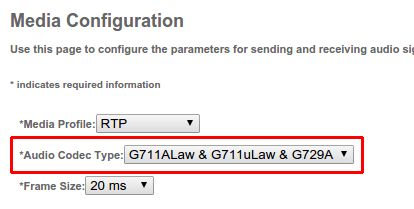

6) В разделе «Media Configuration» можно поменять набор используемых кодеков.

Для применения всех внесённых настроек нужно перезагрузить телефон (можно нажать кнопку «Save and Reboot» в разделе «Advanced Features» или «Network Configuration»), После этого телефон должен зарегистрироваться на сервере телефонии (если этого не произошло, причину следует искать в логах сервера телефонии).
