Настройка телефонного аппарата Fanvil X4 для работы с IP-АТС Asterisk
В рамках данной статьи будет рассмотрена настройка телефонного аппарата Fanvil X4.
Отличительной особенностью данного аппарата является наличие двух цветных дисплеев:
— один диагональю 2,8 дюйма предназначен для отображения основной информации, а также для управления телефоном с помощью меню.
— второй диагональю 2,4 дюйма предназначен для переключения между SIP-линиями, включения гарнитуры, а также для обозначения 6 DSS-кнопок. Переключение между разделами на данном экране производится кнопкой. Находящейся под экраном.
Настройки телефоннного аппарата выполняется через браузер. Стандартный логин/пароль на веб-интерфейс — admin/admin.
Для минимальной настройки аппарата необходимо выполнить указанные ниже шаги.

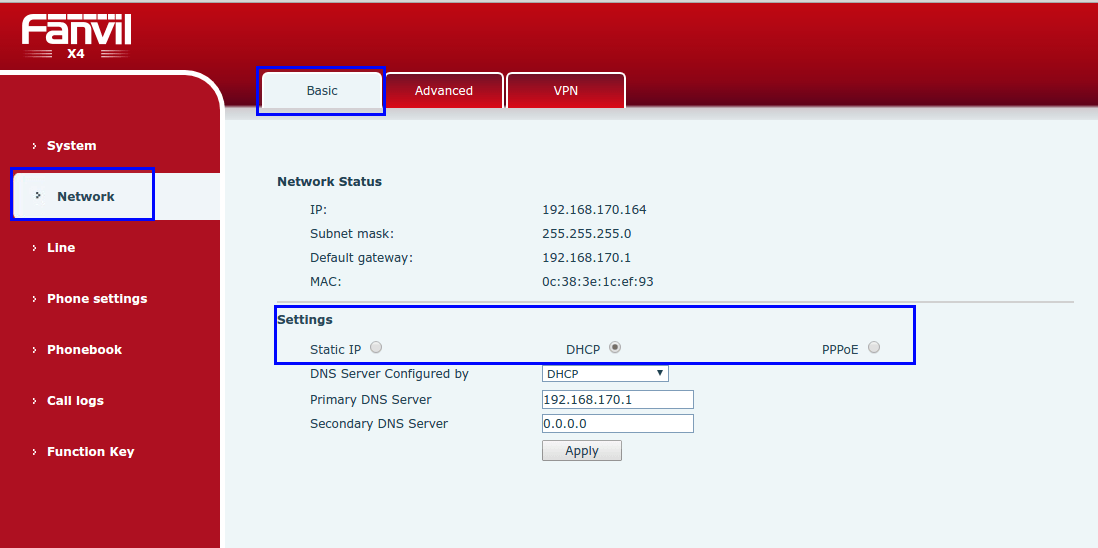

Для настройки сетевых параметров необходимо внести настройки в разделе Network > Basic, в данном разделе можно выбрать тип сетевого подключения: статика, DHCP или PPPoE.

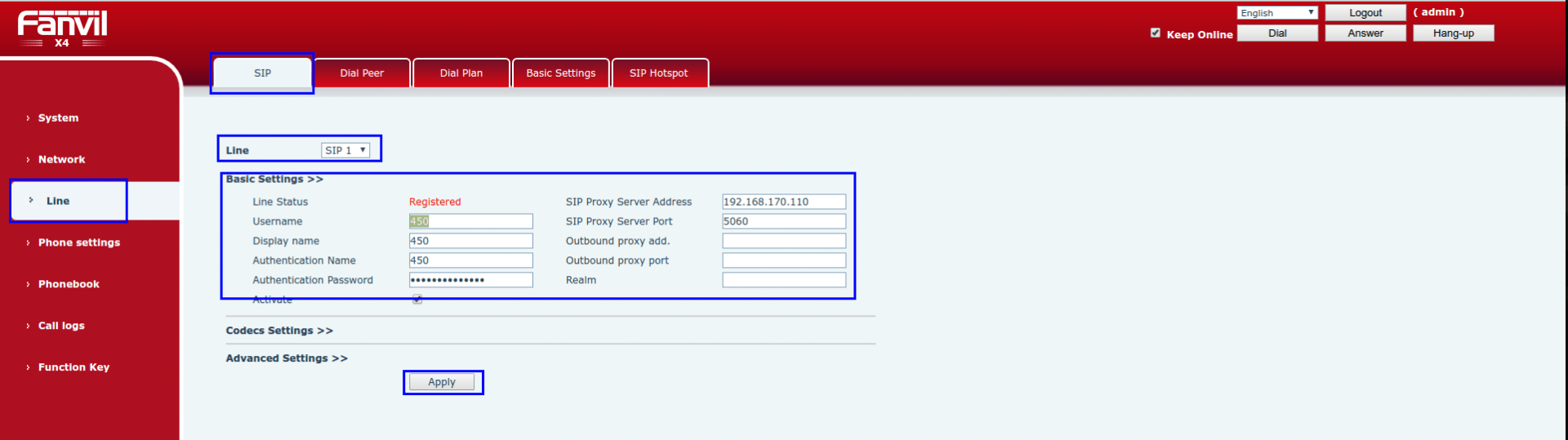

SIP-аккаунты настраиваются в разделе Line > SIP, в подразделе Basic Settings необходимо заполнить следующие параметры:
— Username — внутренний номер
— Display name — внутренний номер
— Authentication Name — внутренний номер
— Authentication Password — пароль от внутреннего номера
— SIP Proxy Server Address — ip-адрес сервера Asterisk
— Activate — для активации аккаунта выставить галочку

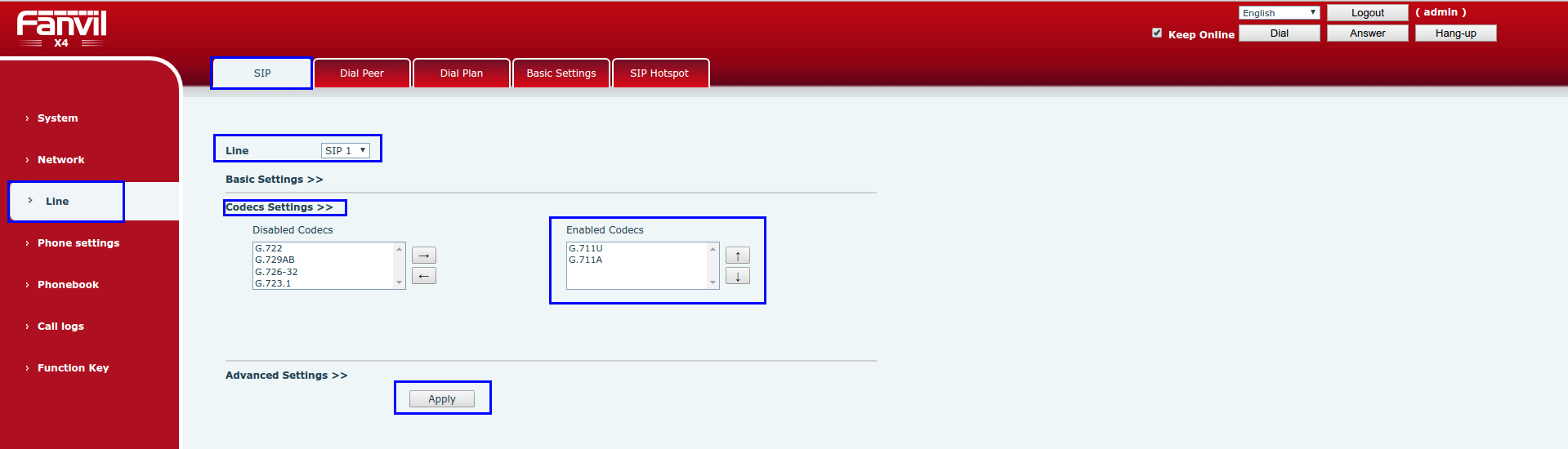

В подразделе Codec Settings необходимо выбрать используемые кодеки
Данных настроек достаточно для стандартной регистрации телефона на сервере Asterisk.

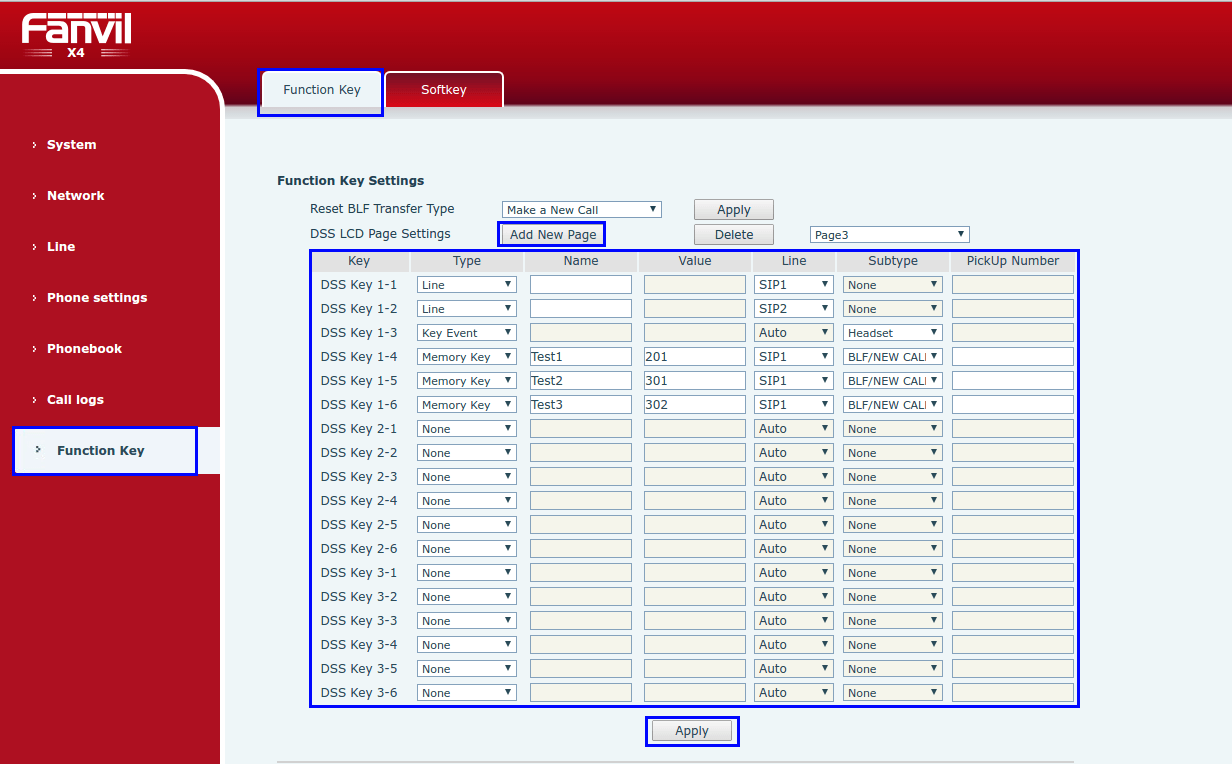

Далее можно рассмотреть настройку DSS-клавиш. Она производится в разделе Function Key > Function Key, В данном разделе необходимо на первой линии оставить отображение настроенного ранее SIP-аккаунта, при настроенных нескольких аккаунтов нужно оставлять соответсвующее количество. Так как выбор аккаунта для исходящего вызова осуществляется по нажатию соответсвующей кнопки возле меньшего дисплея. Также при использовании гарнитуры необходимо выставить на кнопку параметр Headset, отвечающий за активацию гарнитуры. Чтобы настроить BLF и быстры набор на данные клавиши необходимо заполнить следующие парамтеры:
— Type — Memory Key
— Name — любое название
— Value — внутренний номер
— Line — настроенную ранее линию
— Subtype — подтип кнопки выбрать BLF/NEW_CALL
На малом дисплее отображается 6 DSS-кнопок, по-умолчанию доступно две страницы, но в веб-интерфейсе можно добавить больше страниц, по нажатию кнопки Add New Page.

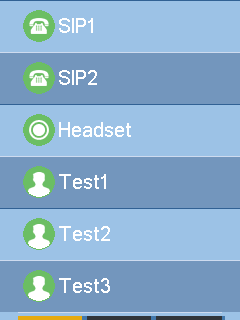

После настройки дополнительный дисплей выглядит следующим образом:
По нажатию соответствующей BLF кнопки будет совершен звонок на указанный номер, а также будет отображаться статус данного номера.
