IP DECT Grandstream DP750/DP720

В данной статье описан процесс регистрации трубок DP720 на базовой станции DP750, прошивка базовой станции, трубок, настройка DP750 для подключения к Asterisk по SIP. Рассмотрен процесс создания конференции на 3 участника средствами трубки DP720.



1. Регистрация трубок DP720 на базовой станции DP750

2. Прошивка базовой станции DP750

3. Прошивка трубок DP720

4. Настройка DP750 для подключения к Астериск по SIP

5. Создание конференции на 3 участника средствами трубки DP720





Описание



Базовая станция DP750 позволяет подключить к себе до 5 трубок DP720 и 10 SIP аккаунтов. База поддерживает до 4-х одновременных разговоров. Также DP750, как и другие продукты от Grandstream, поддерживает Autoprovision и питания PoE, что важно для корпоративного сегмента. DECT решение хорошо подходит для обеспечения беспроводной связью в небольшом офисе с большой интенсивностью звонков.

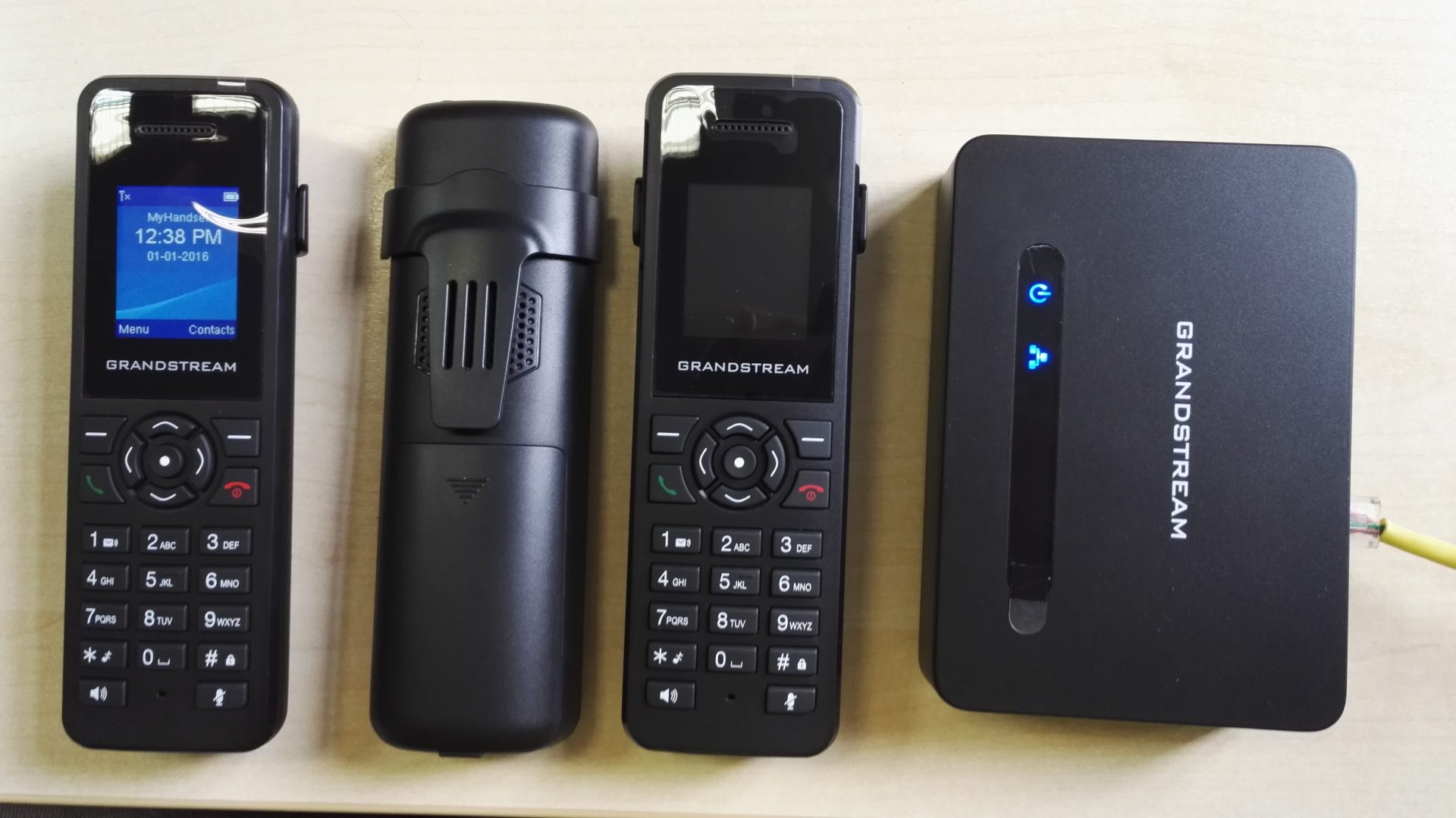

«Трубки Grandstream DP720 , базовая станция Grandstream IP DECT DP750»

Трубки Grandstream DP720 , базовая станция Grandstream IP DECT DP750



1. Регистрация трубок DP720 на базовой станции DP750



Для начала подключите DP750 в сеть 220 и локальную сеть или через PoE. Пока мы не знаем IP адрес, можно сразу подключить трубки к базе. Для этого нажимаем кнопку и удерживаем ее 7 секунд, пока не заморгает индикатор с такой же пиктограммой:

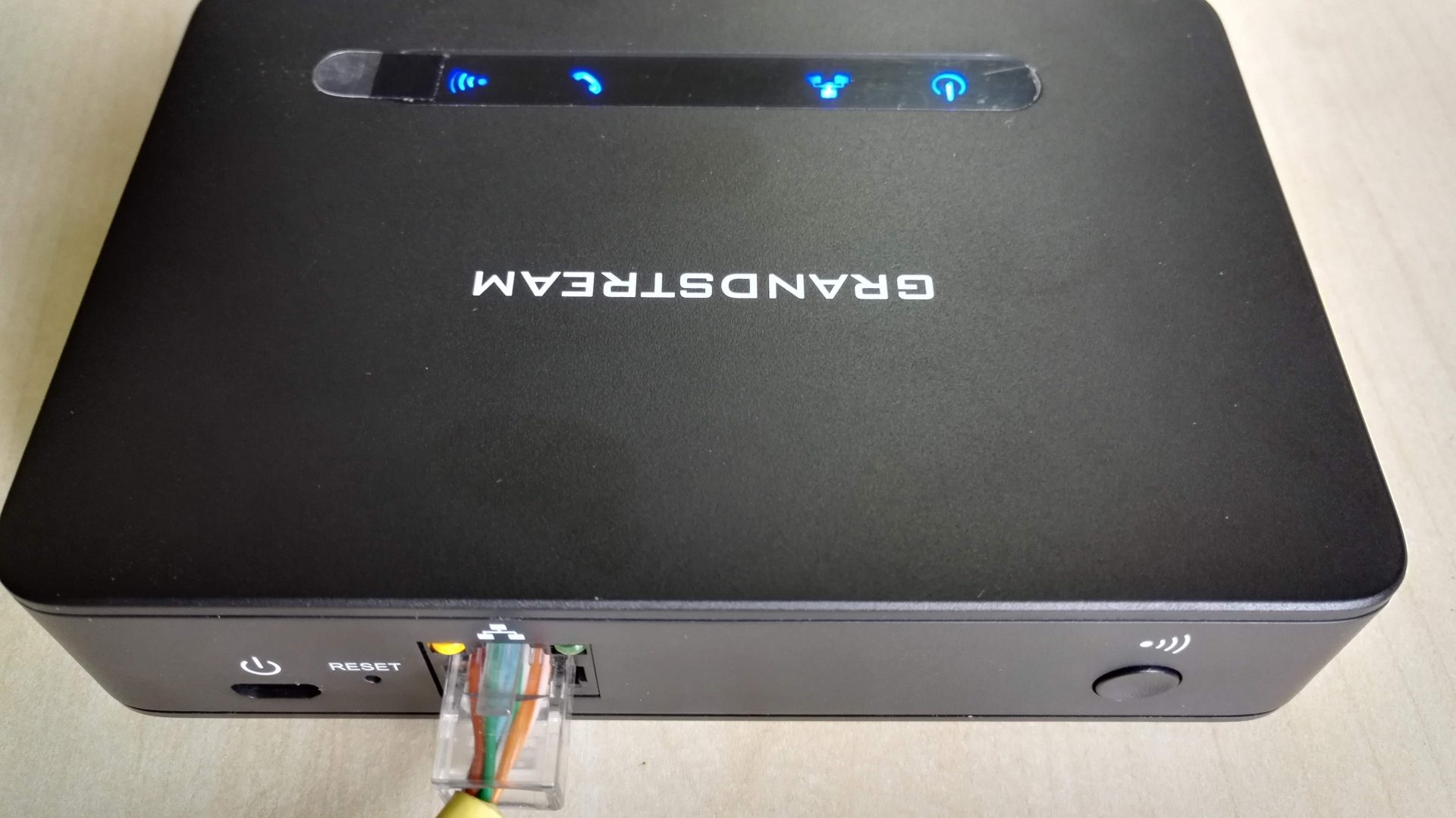

«Кнопка для регистрации трубки DP720 на базовой станции DP750»

Кнопка для регистрации трубки DP720 на базовой станции DP750



Как только заморгал, включаем регистрацию на трубке.



Menu -> Settings -> Registration -> Register -> Base1 -> Subscribe после появления номера базы нажимаем Subscribe.

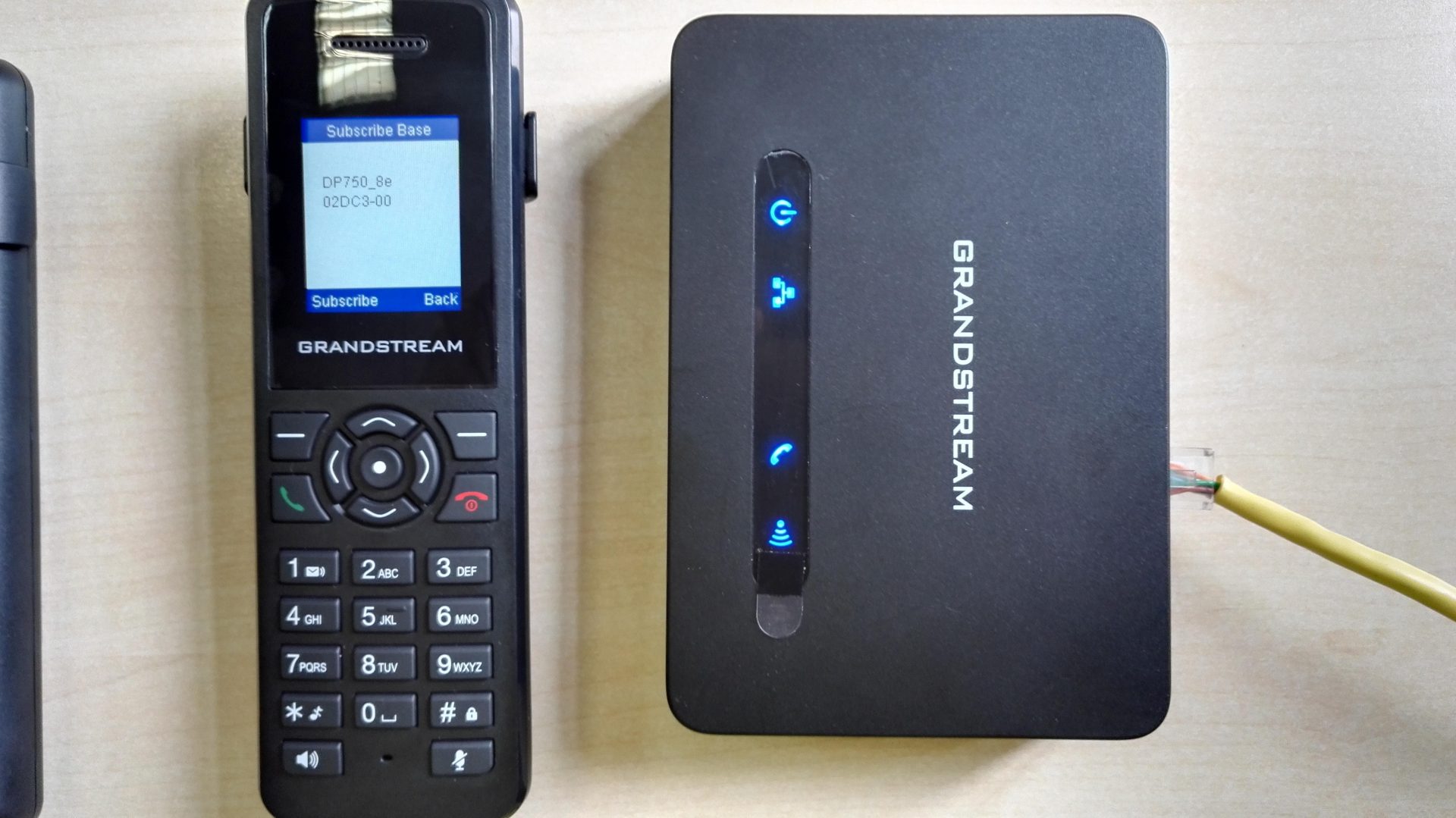

«Регистрация трубки DP720»

Регистрация трубки DP720

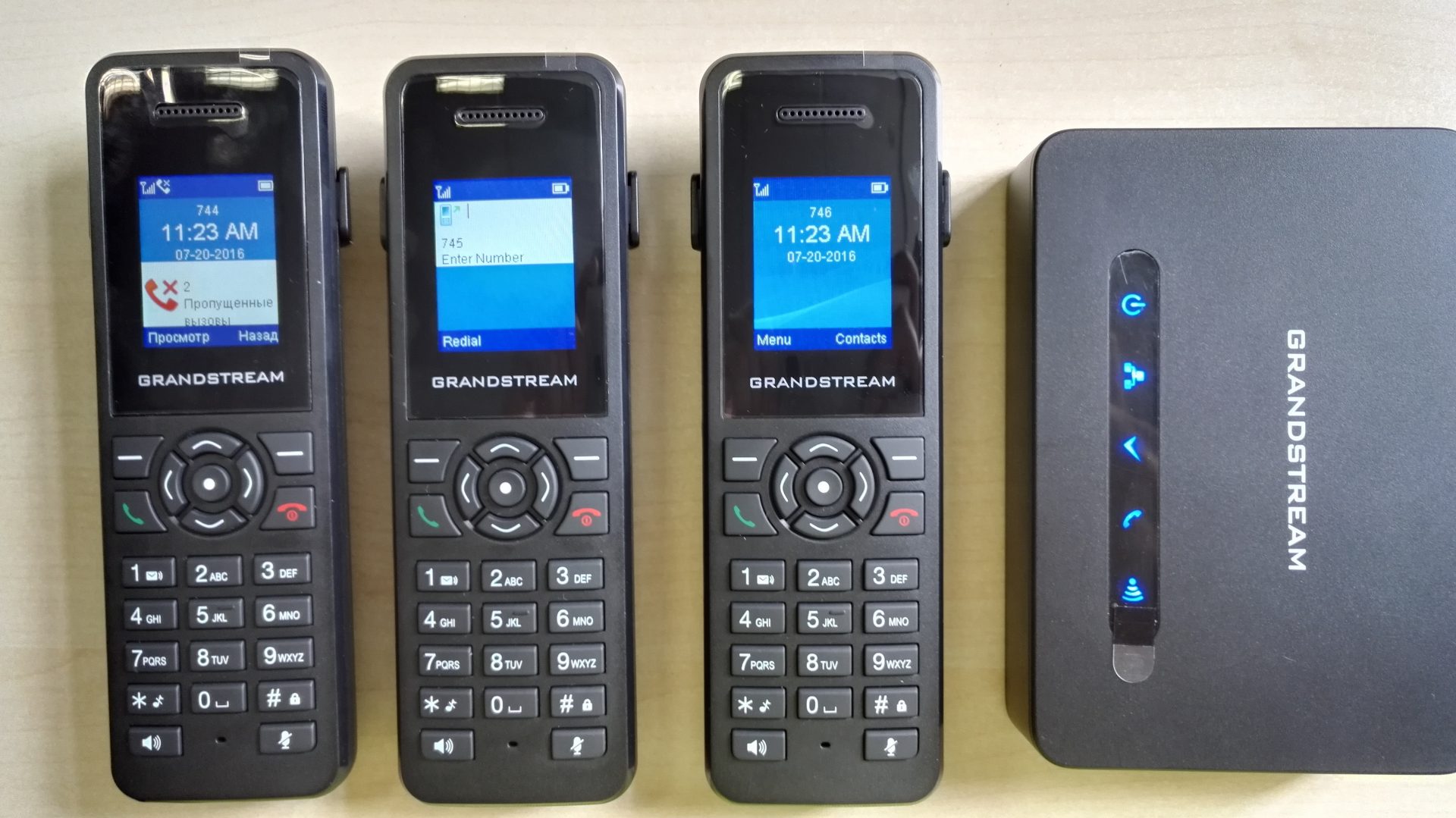

Аналогично регистрируем и другие трубки. После регистрации трех трубок:

«Зарегистрированные трубки DP720»

Зарегистрированные трубки DP720





Посмотрим IP адрес базовой станции прямо на трубке.



Menu — Settings — Network settings — вводим PIN 0000, видим DHCP, нажимаем вправо появляется Static и если IP адрес база DP750 получила, то его мы здесь и увидим.

Можно поставить Static или выйти из настроек сети

Если будет 0.0.0.0, значит по DHCP ip адрес не получен и необходимо проверить провод, DHCP сервер. Можно попробовать задать IP адрес static и войти через заданный адрес, если есть проблемы с DHCP.



Вводим в браузере IP адрес. Логин и пароль по-умолчанию admin/admin.



Примечание: советуем сразу обновить прошивку до настройки. Т.к. обновление прошивки на настроенной базе и трубках, может привести к неработоспособности некоторых функций или трубок. Именно так было в ходе описания данной модели. После сброса базовой станции DP750 на заводские настройки и настройки с нуля, проблемы ушли. Также ушла проблема голоса при организации конференции средствами трубки DP720.





2. Прошивка базовой станции DP750



Официальные прошивки находятся здесь.

Опишем процесс обновления прошивки по TFTP протоколу через наш сервер Астериск. Скачаем прошивку, распакуем и положим в папку tftpboot.

Далее настроим базу, чтобы она обращалась к этой папке:

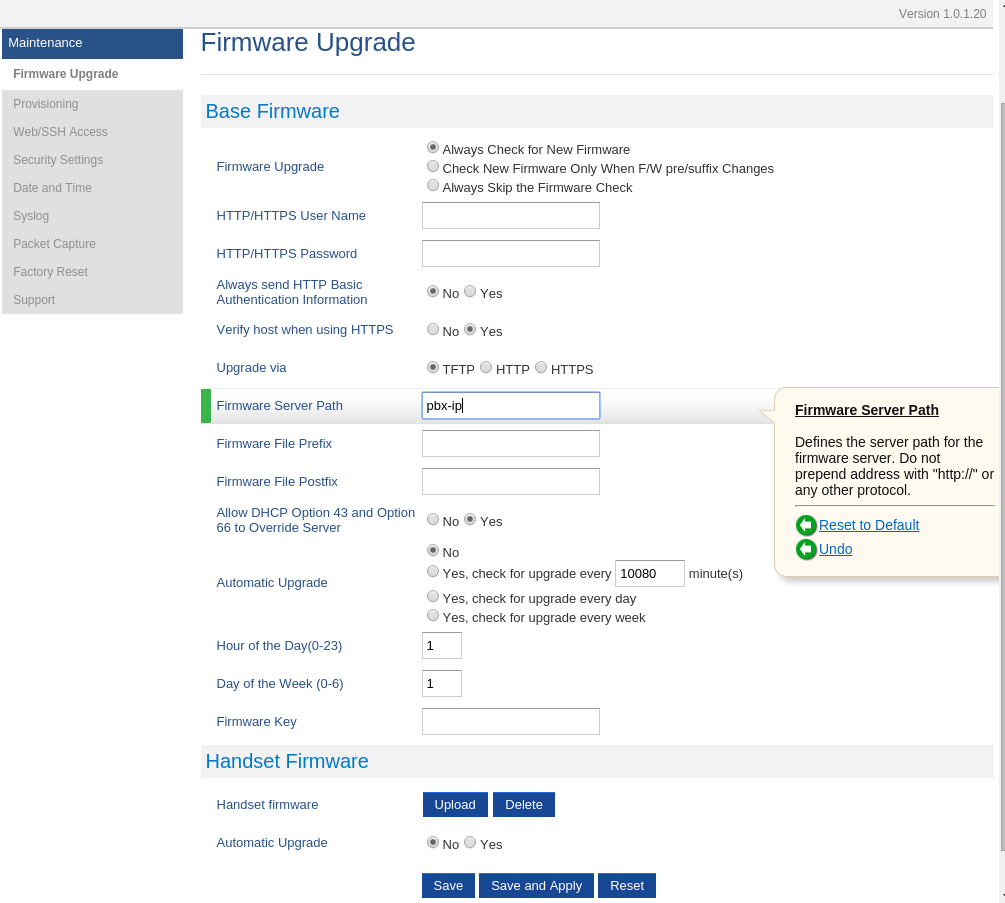

«Настройка обновления прошивки DP750 TFTP»

 Настройка обновления прошивки DP750 TFTP

Теперь нажимаем «Reboot» вверху справа и ждем завершения процесса обновления. В панели управления базой написана ее текущая версия прошивки. Если версия изменилась, значит все прошло успешно.



3. Прошивка трубок DP720

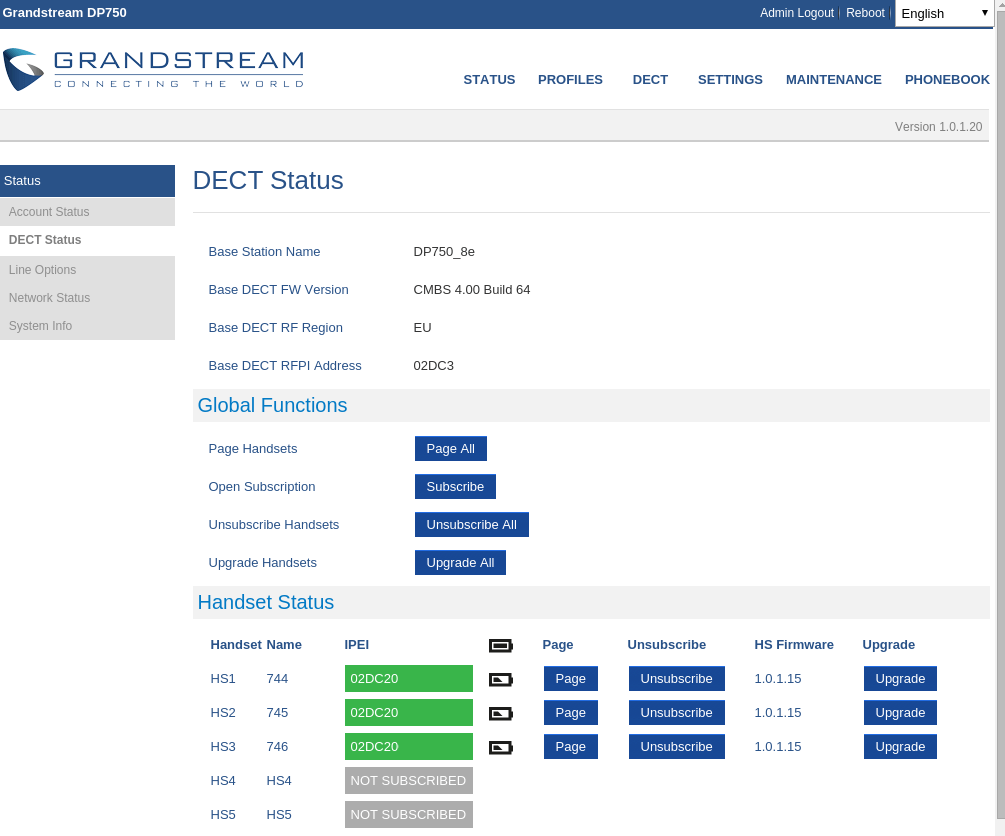

В разделе Status — DECT status напротив каждой трубки появилась кнопка «Upgrade».

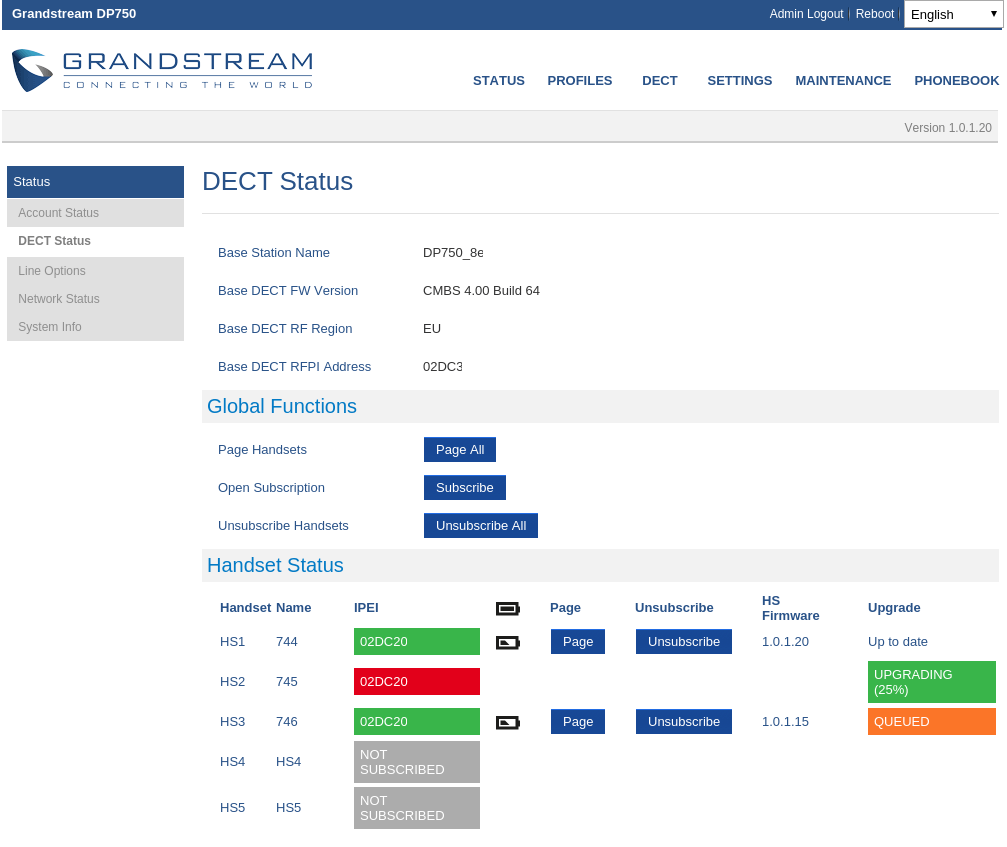

«Upgrade трубок DP720»

Upgrade трубок DP720



Убедитесь что заряда на трубках достаточно. Теперь нажимаем на каждую кнопку по 1 разу и ждем процесса завершения. Обновление происходит по очереди.

 «Процесс обновления прошивок на DP720»

Процесс обновления прошивок на DP720

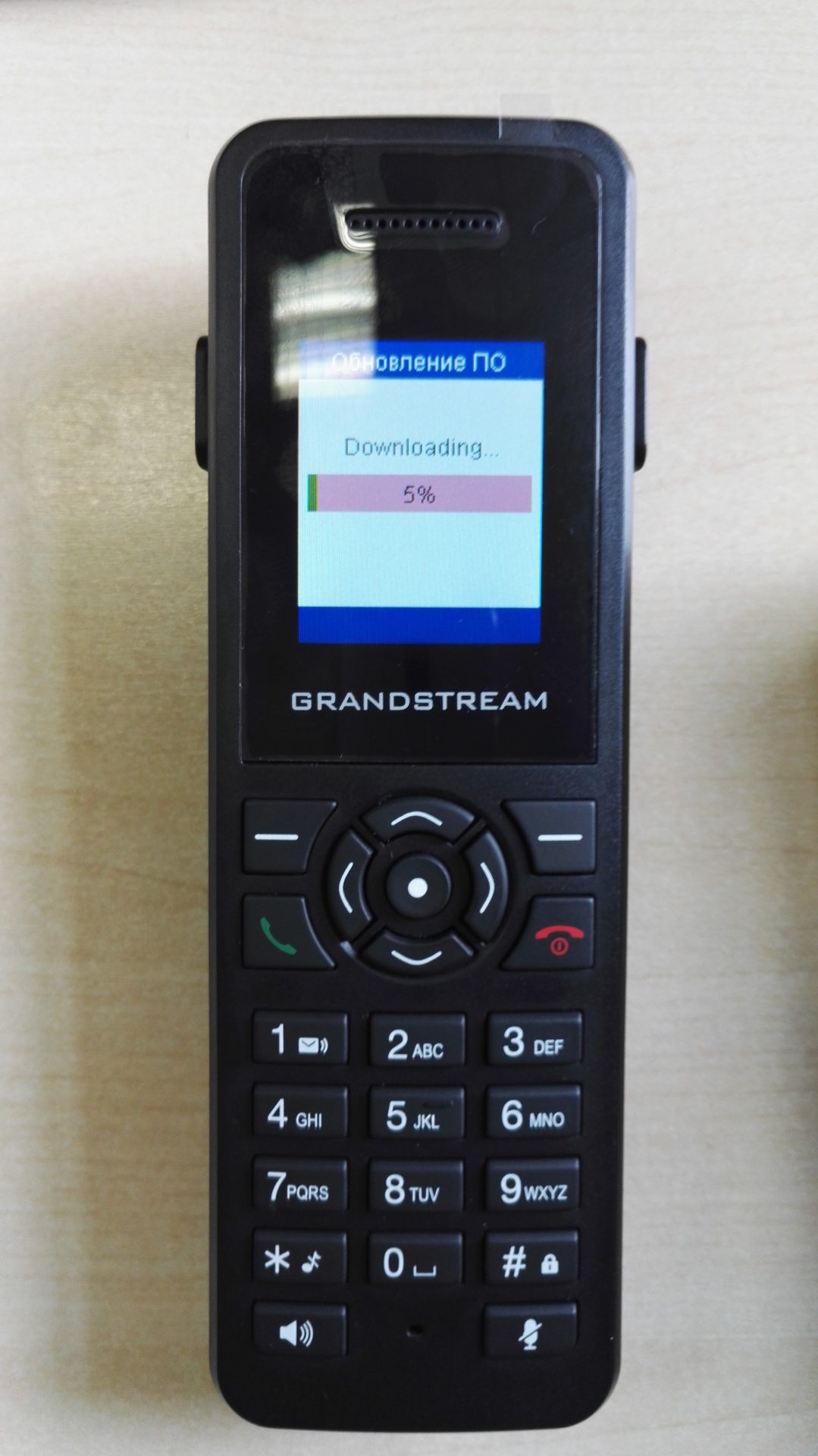

«Процесс обновления на трубке DP720»

Процесс обновления на трубке DP720

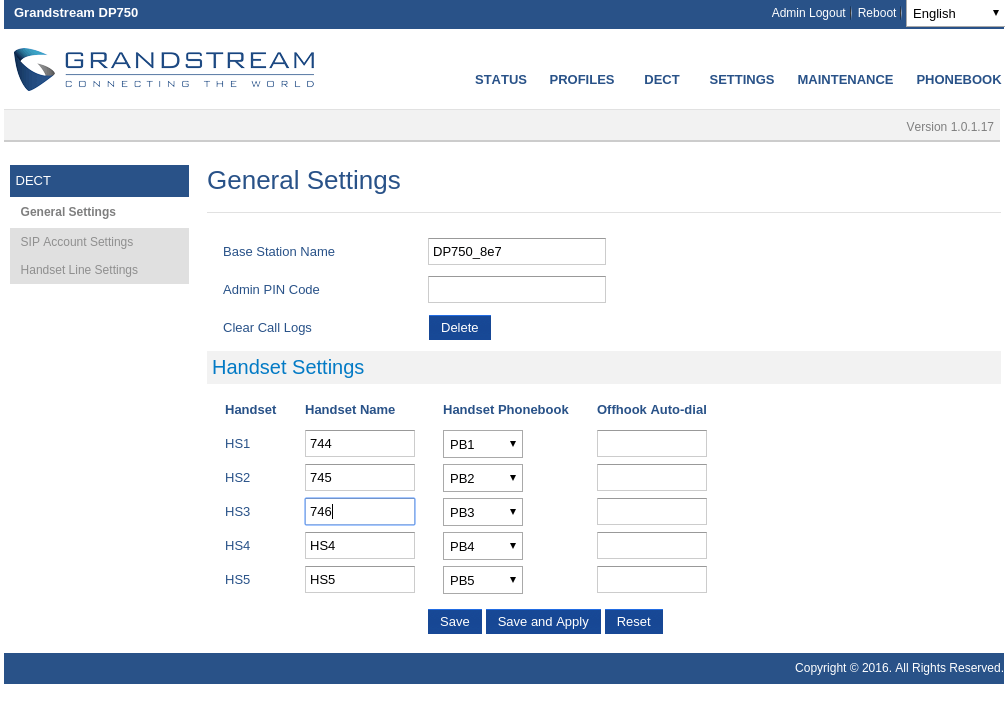

В разделе DECT — General Settings для удобства можно дать номера трубкам. Эти названия будут видны непосредственно на экране трубки.

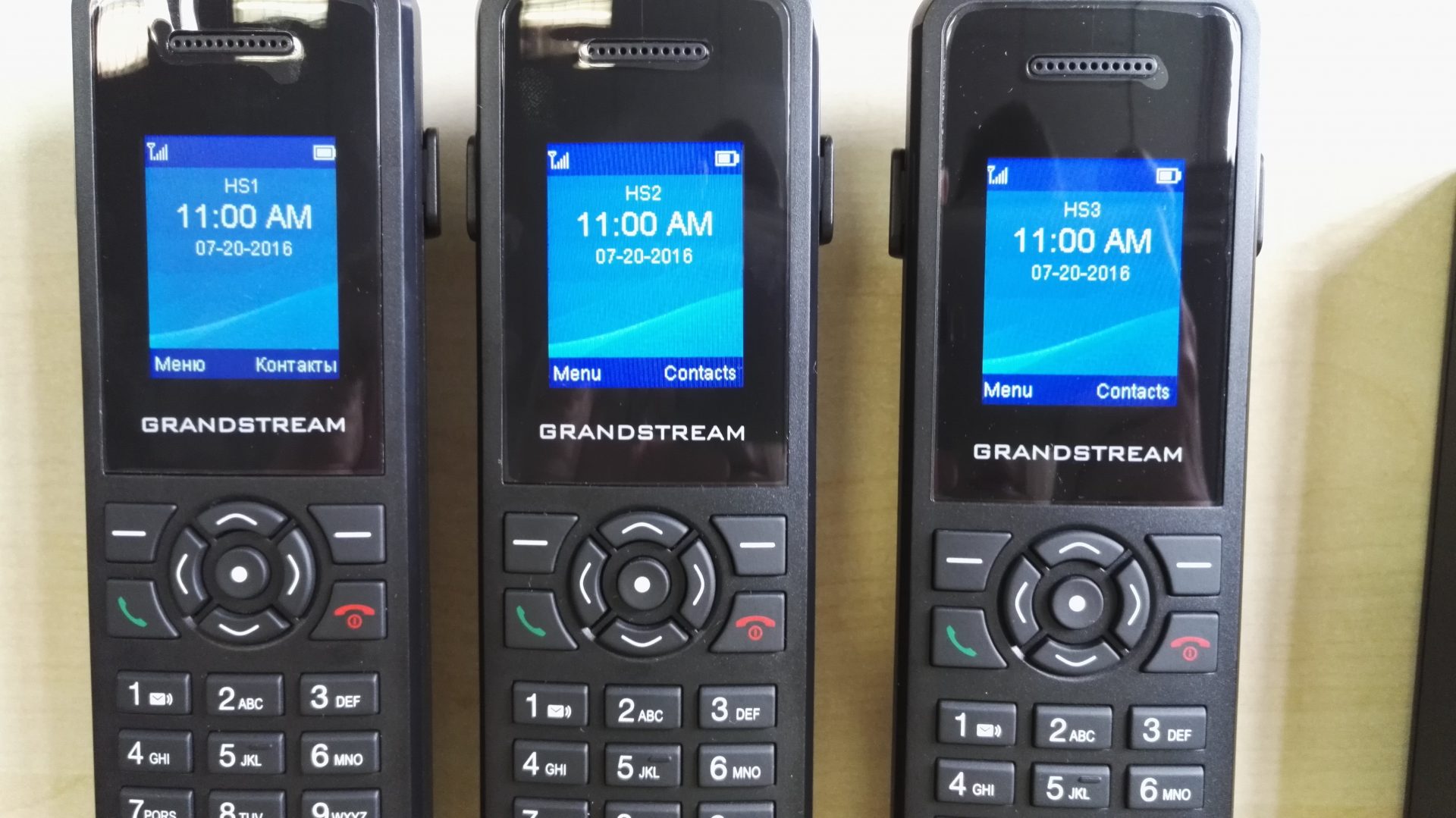

 «Номер трубки на экране DP720»

Номер трубки на экране DP720

 «Номер трубки на экранах DP720»

 Номер трубки на экранах DP720



4. Настройка DP750 для подключения к Астериск по SIP

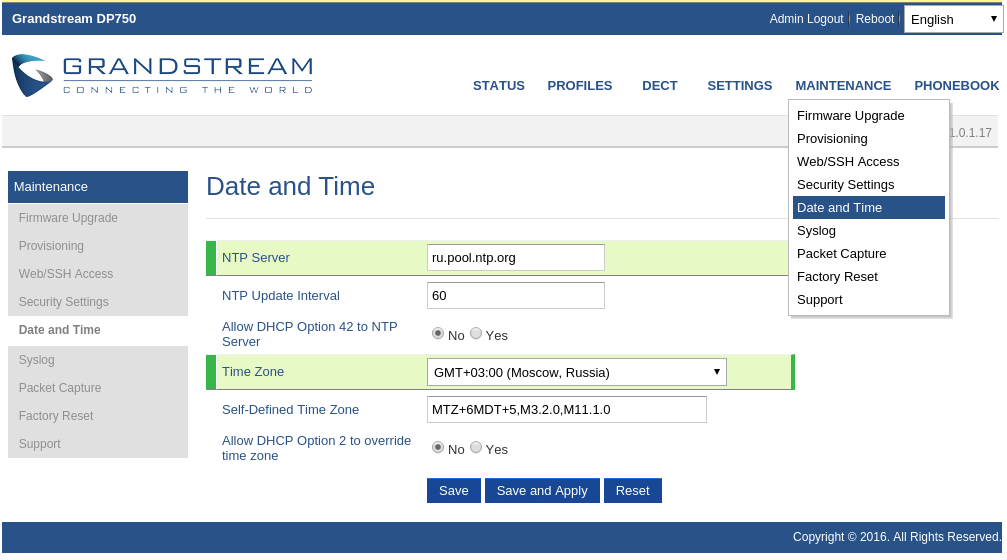

Первым делом настроим NTP клиент, чтобы на экранах DECT трубок было правильное время. Настройки:

«NTP клиент на DP750»

 NTP клиент на DP750

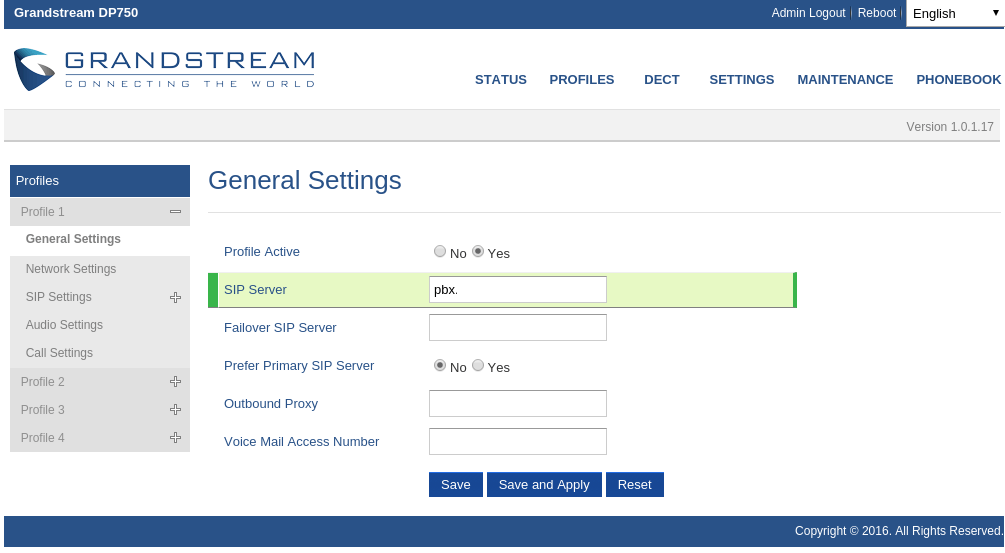

Укажим IP адрес SIP сервера Астериск в Profile 1:

«SIP сервер DP750»

SIP сервер DP750

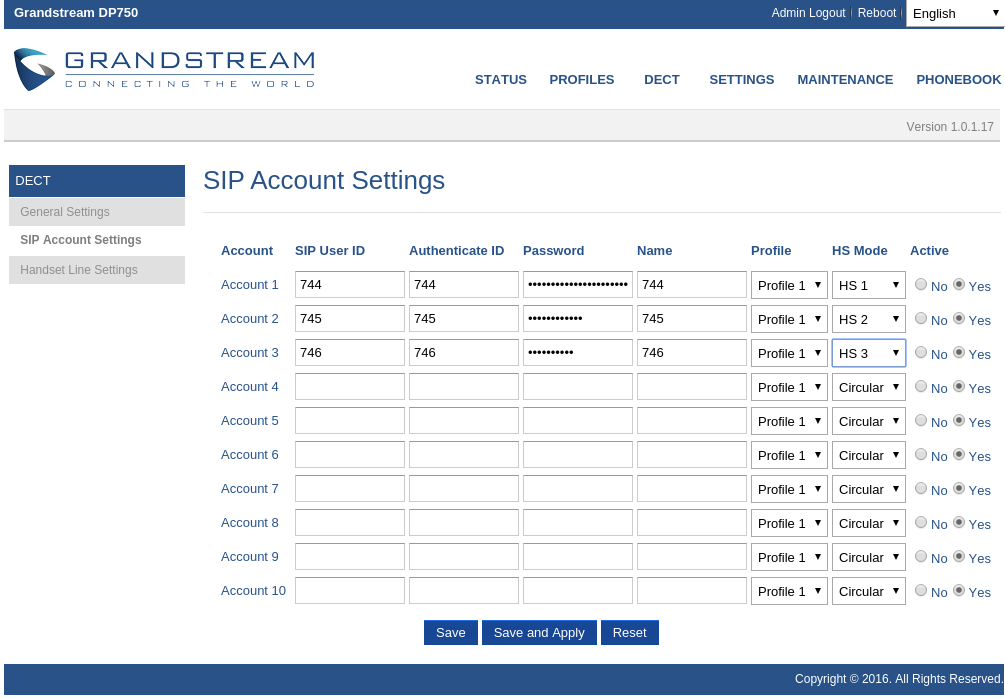

Для каждой трубки зададим свой SIP аккаунт:

<dp_750_sip_account.png>

«SIP account DP750»

 SIP account DP750

Зададим строгое соответствие трубка-SIP акканут:

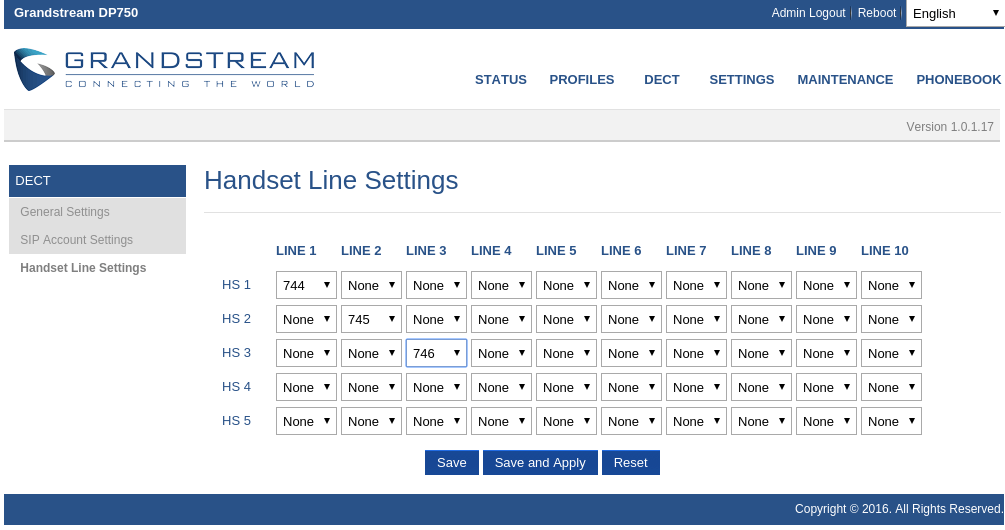

 «Handset line Settings DP750»

Handset line Settings DP750

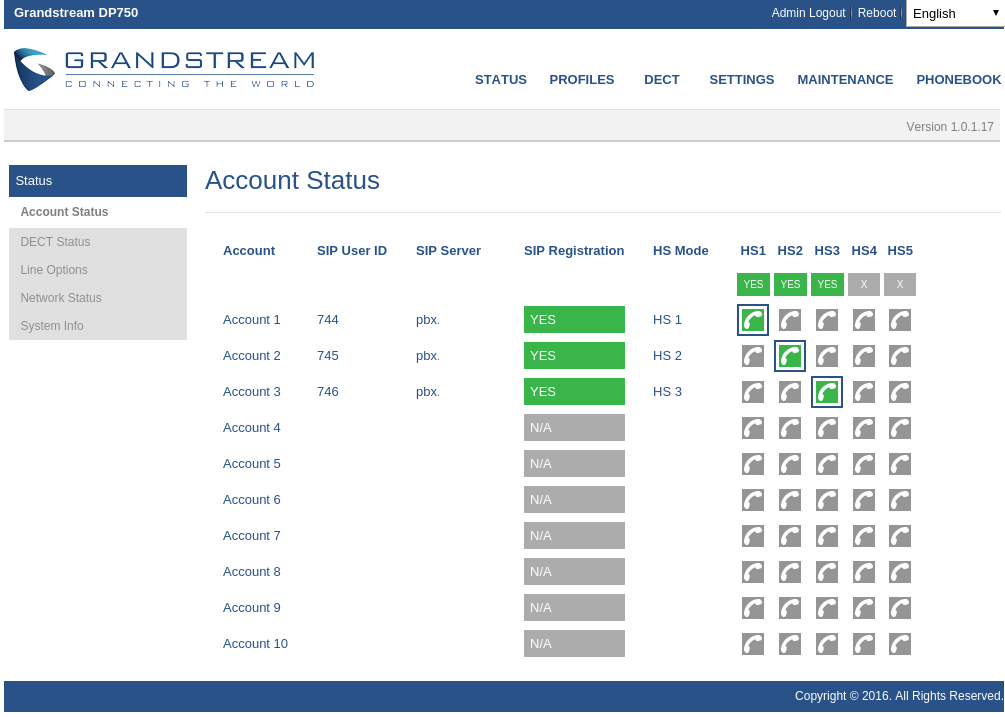

Проверяем статус после настройки:

«Статус SIP аккаунтов и трубок»

 Статус SIP аккаунтов и трубок

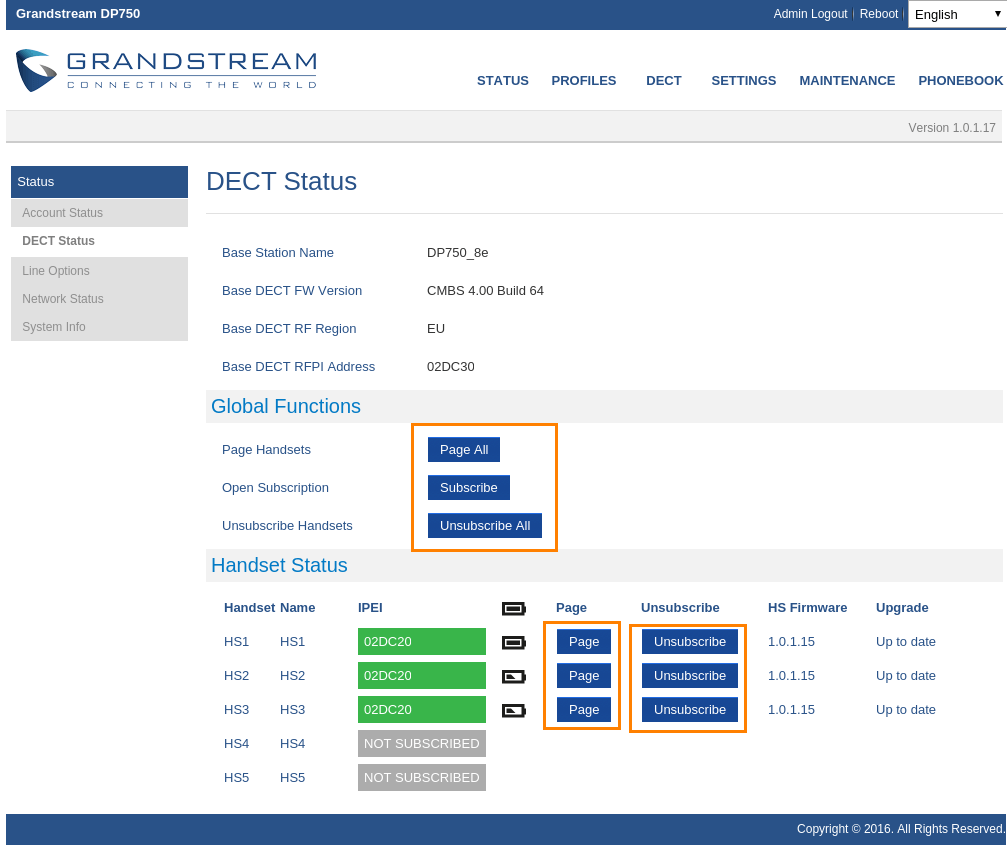

Привязку, поиск и отключение трубок можно также осуществлять через базовую станцию:



«DECT статус трубок DP720»



На этом настройка закончена



5. Создание конференции на 3 участника средствами трубки DP720



Функционал DECT трубки DP720 и базовой станции DP750 позволяет осуществлять трехстороннюю конференцию.

Алгоритм организации такого конференц звонка следующий



1) вызываем первого абонента (может быть любой)

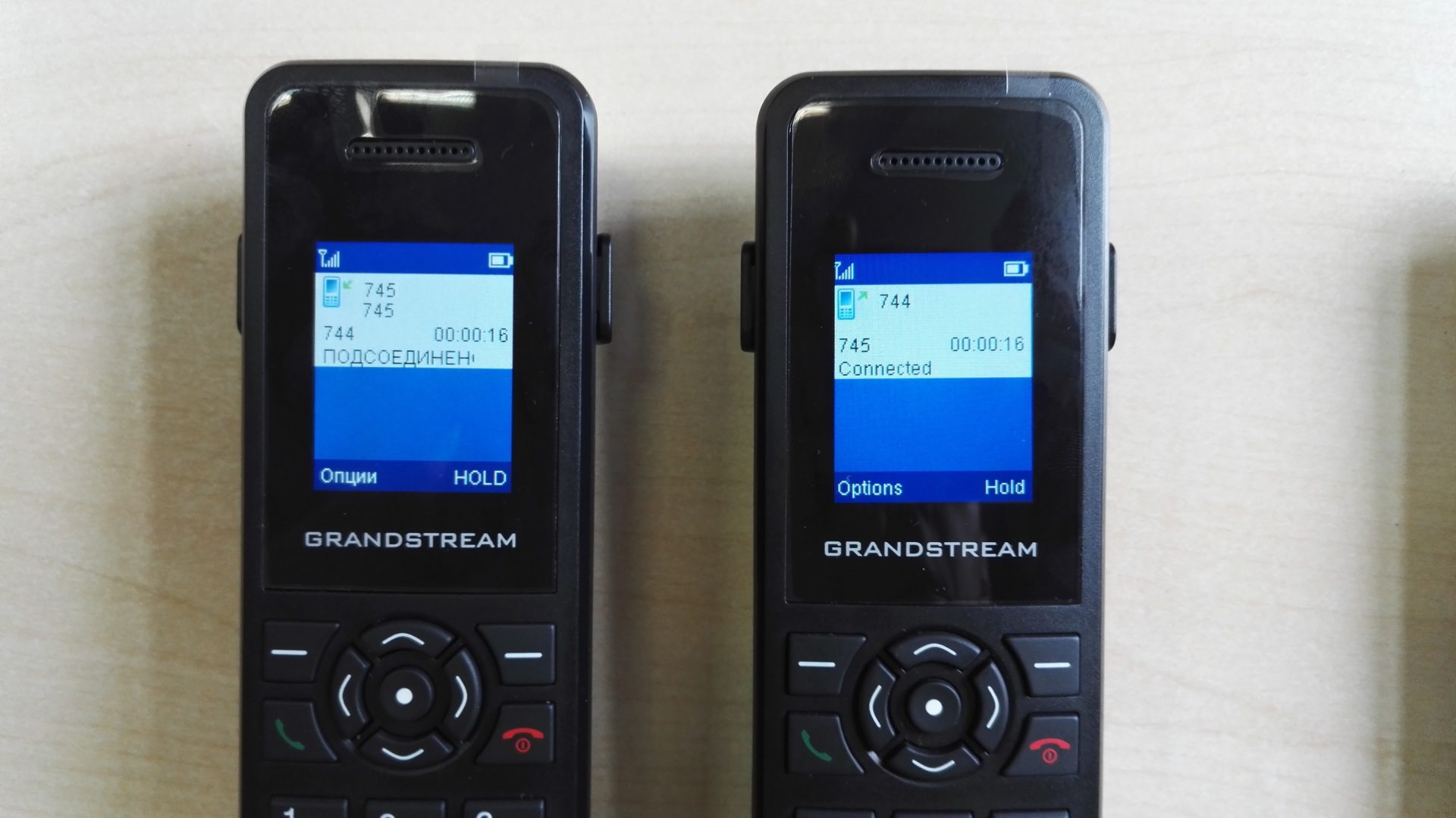

«Вызов абоненты с трубки DP720»

Вызов абоненты с трубки DP720

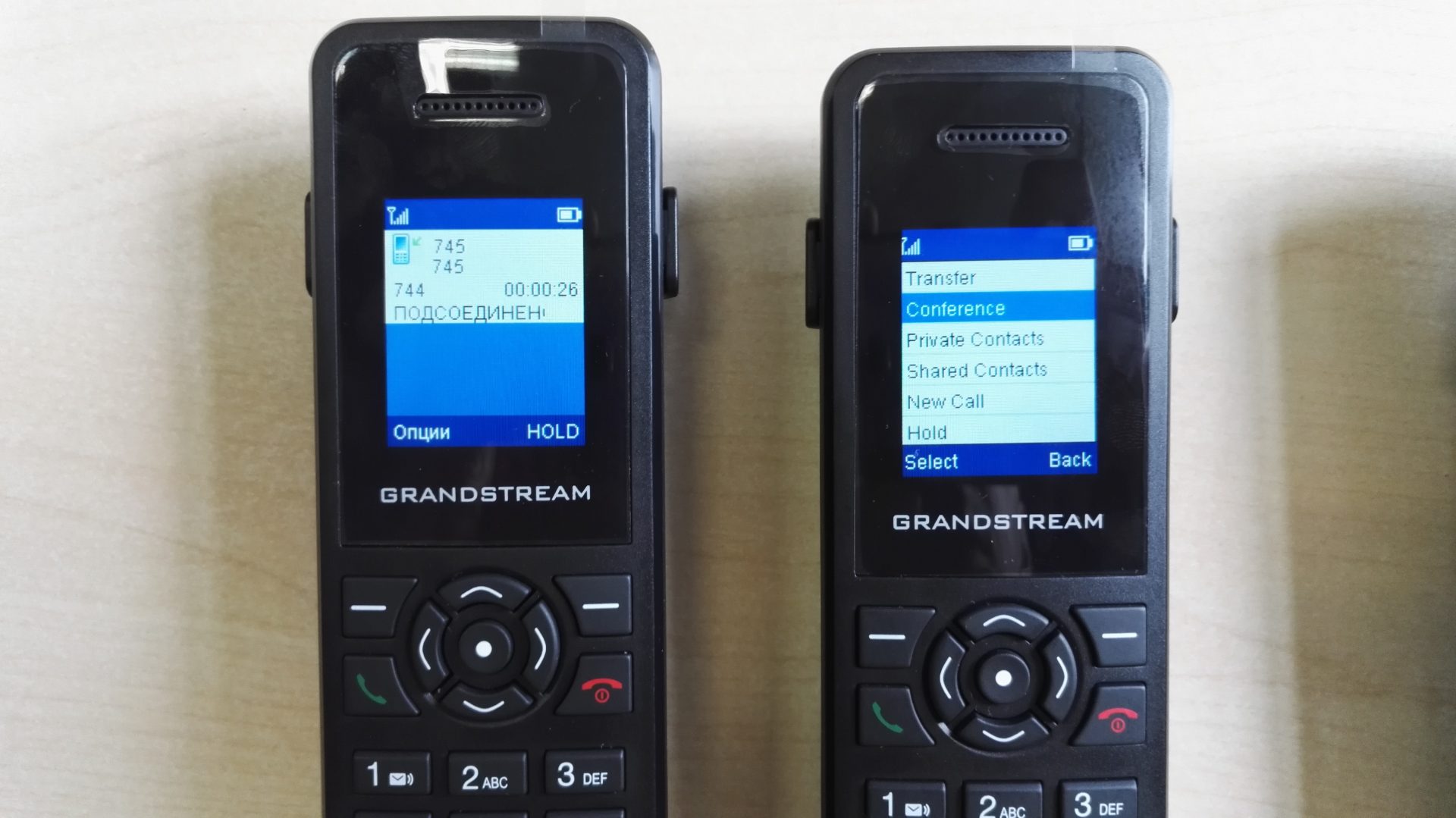

2) Далее на трубке, кто хочет добавить в беседу еще одного абонента, выполняет



Options(Опции) — Conference — Select набираем номер абонента

«Добавление абоненты в конференцию с трубки DP720»

Добавление абоненты в конференцию с трубки DP720



3) После ответа второго абонента все абоненты могут слышать друг друга.

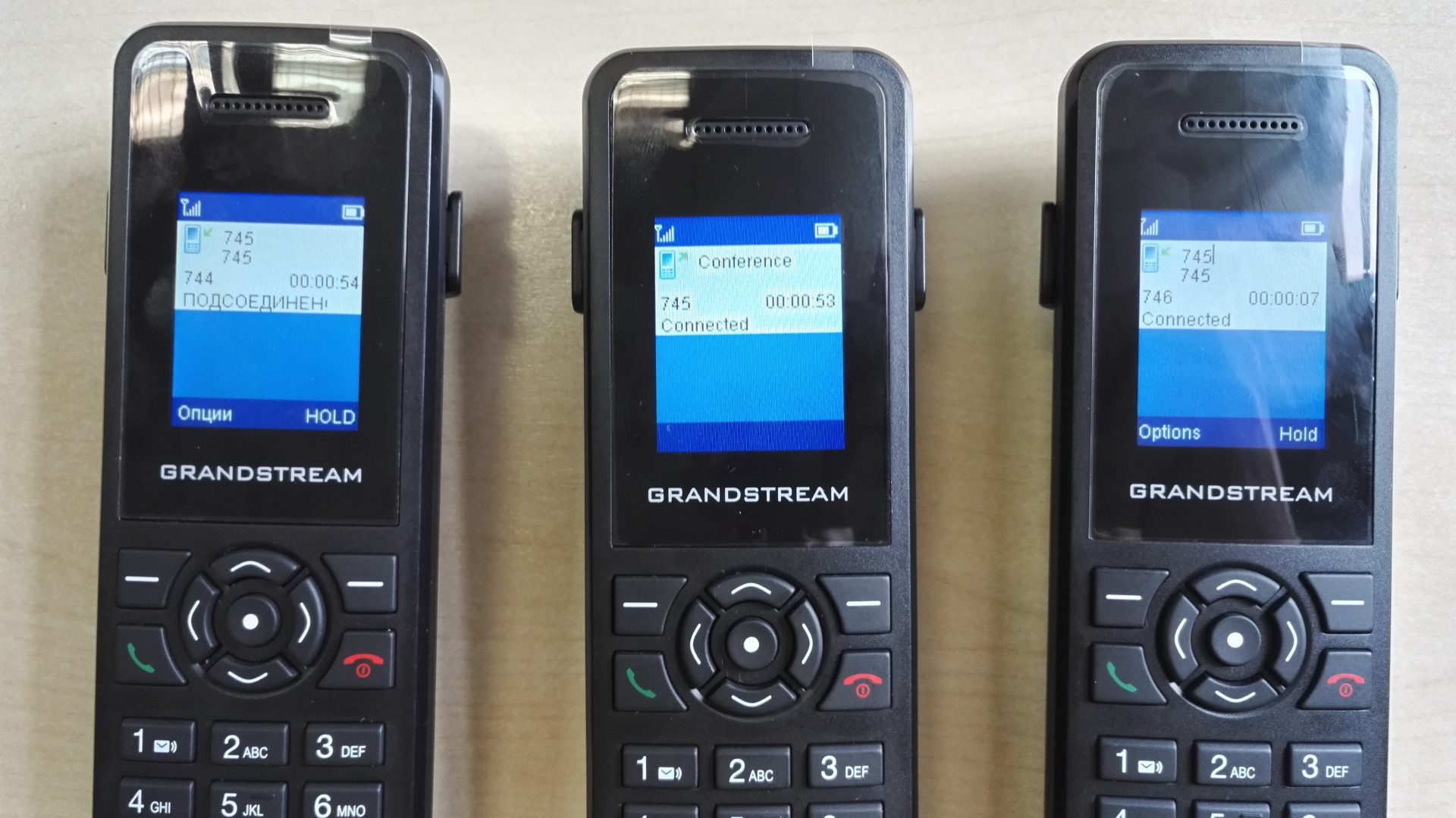

«Конференция на трубке DP720»
