Интерфейс DAHDI — архитектура и использование

DAHDI — (Digium/Asterisk Hardware Device Interface) — технология, обеспечивающая поддержку различного оборудования (в основном плат расширения) в системах VoIP-телефонии. DAHDI разрабатывается компанией Digium (ныне Sagoma) и является частью проекта Asterisk. Все драйверы и утилиты, входящие в состав DAHDI являются открытым программным обеспечением. Программный интерфейс DAHDI не является зависимым от Asterisk, и, также, может использоваться другими […]

DAHDI — (Digium/Asterisk Hardware Device Interface) — технология, обеспечивающая поддержку различного оборудования (в основном плат расширения) в системах VoIP-телефонии. DAHDI разрабатывается компанией Digium (ныне Sagoma) и является частью проекта Asterisk. Все драйверы и утилиты, входящие в состав DAHDI являются открытым программным обеспечением. Программный интерфейс DAHDI не является зависимым от Asterisk, и, также, может использоваться другими приложениями.

Введение

DAHDI ранее носил название Zaptel, поскольку был частью проекта Zapata Telephony Project, разработанного в 2001 году Джимом Диксоном, занимающегося созданием устройств для VoIP-телефонии и поддержкой их для BSD-систем. Позже, с 2008 года, компания Digium начала разработку плат расширений по аналогии с дизайном Диксона, но для систем, основанных на ядре Linux.

Архитектура

Интерфейс DAHDI — это загружаемый модуль ядра, предоставляющий абстрактный уровень между аппаратными драйверами и Asterisk. Использование такой концепции позволяет добавлять поддержку новых устройств с помощью драйверов, не внося изменений в сам Asterisk.Несмотря на то, что Asterisk может быть скомпилирован на разных операционных системах, драйверы DAHDI предназначены для работы непосредственно с ядром Linux. На сегодняшний день известны реализации DAHDI для платформ Solaris и BSD.

DAHDI состоит из двух основных компонентов: модулей ядра (dahdi-linux) и утилит настройки и отладки (dahdi-tools).Такое разделение сделано по той причине, что модули ядра (драйверы) так же портируются на различные операционные системы.

Архитектура DAHDI в составе PBX Asterisk

В список поддерживаемого DAHDI оборудования на сегодняшний день входят следующие устройства (ниже перечислены модули dahdi-linux):

  • Цифровые карты

— модуль wcte43x:

  * Digium TE435: PCI express 4 порта T1/E1/J1;

  * Digium TE436: PCI 2 порта T1/E1/J1;

  * Digium TE235: PCI express 2 порта T1/E1/J1;

  * Digium TE236: PCI 2 порта T1/E1/J1;

— wcte13xp:

  * Digium TE131: PCI express 1 порт T1/E1/J1;

  * Digium TE133: PCI express 1 порт T1/E1/J1 с эхоподавлением;

  * Digium TE132: PCI 1 порт T1/E1/J1;

  * Digium TE134: PCI 1 порт T1/E1/J1 с эхоподавлением;

— модуль wct4xxp:

  * Digium TE205P/TE207P/TE210P/TE212P: PCI 2 порта T1/E1/J1;

  * Digium TE405P/TE407P/TE410P/TE412P: PCI 2 порта T1/E1/J1;

  * Digium TE220: PCI-Express 2 порта T1/E1/J1;

  * Digium TE420: PCI-Express 4 порта T1/E1/J1;

  * Digium TE820: PCI-Express 8 портов T1/E1/J1;

— модуль wcb4xxp:

  * Digium B410: PCI 4 порта BRI;

  * Digium B233: PCI-Express 2 порта BRI с эхоподавлением;

  * Digium B234: PCI 2 порта BRI с эхоподавлением;

  * Digium B433: PCI-Express 2 порта BRI с эхоподавлением;

  * Digium B434: PCI 4 порта BRI с эхоподавлением;

  • Аналоговые карты

— модуль wcaxx:

  * Digium A8A: PCI до 8 портов FXS/FXO;

  * Digium A8B: PCI express до 8 портов FXS/FXO;

  * Digium A4A: PCI до 4 портов FXS/FXO;

  * Digium A4B: PCI express до 4 портов FXS/FXO;

— модуль wctdm24xxp:

  * Digium TDM2400P/AEX2400: до 24 аналоговых портов;

  * Digium Hx8 Series: до 8 аналоговых/BRI 8 портов;

— модуль xpp:

  Xorcom Astribank: USB-подключаемый модуль до 32 BRI и E1/T1 портов;

  • Другие устройства

— модуль wctc4xxp: Обеспечивает трансляцию различных методов кодирования (необходим модуль dahdi_transcode);

— модуль dahdi_dynamic_eth: драйвер TDM over Ethernet (TDMoE). Для функционирования необходим модуль прерываний dahdi_dynamic;

— модуль dahdi_dynamic_loc: Драйвер прерываний локального интерфейса. Для функционирования необходим модуль прерываний dahdi_dynamic.

Отображение статуса каналов DAHDI

В пакет dahdi-tools включены следующие утилиты:

dahdi_cfg — инструмент настройки DAHDI, которая парсит конфигурационный файл /etc/dahdi/system.conf и записывает эту информацию в основной модуль dahdi. Утилита dahdi_cfg запускается автоматически при старте сервиса dahdi в системе.

dahdi_genconf — инструмент обнаружения оборудования и его автоматического конфигурирования. Информацию об обнаруженной конфигурации dahdi_genconf записывает в /etc/dahdi/system.conf и /etc/asterisk/dahdi-channels.conf.

dahdi_hardware — утилита, которая выводит на экран список всего, обнаруженного в системе оборудования, с которым может работать DAHDI.

dahdi_monitor — утилита, производящая мониторинг уровня сигнала на аналоговом канале, а также позволяющая записывать аудиопоток с него. dahdi_monitor отображает визуальное представление уровня входящего и исходящего сигналов и позволяет обнаружить возможные проблемы (слабый сигнал, дисбаланс сигналов). Запись аудиопотока происходит в формате 8 КГц 16 бит.

dahdi_scan — утилита, которая генерирует список каналов DAHDI, с их описанием и подробной информацией.

Вывод утилиты dahdi_scan

dahdi_test — инструмент, который измеряет точность цифровой обработки сигналов программного обеспечения плат расширения FXO/FXS. Чем ближе результат к 100%, тем выше точность цифрового преобразования.

Вывод утилиты dahdi_test

dahdi_speed — утилита, позволяющая оценить скорость работы DAHDI-совместимых устройств в конкретной системе с помощью тестирования.

dahdi_tool — инструмент, позволяющий произвести комплексную оценку работы подключаемого устройства. Объединяет в себе функции вышеописанных утилит. Имеет псевдографический интерфейс.

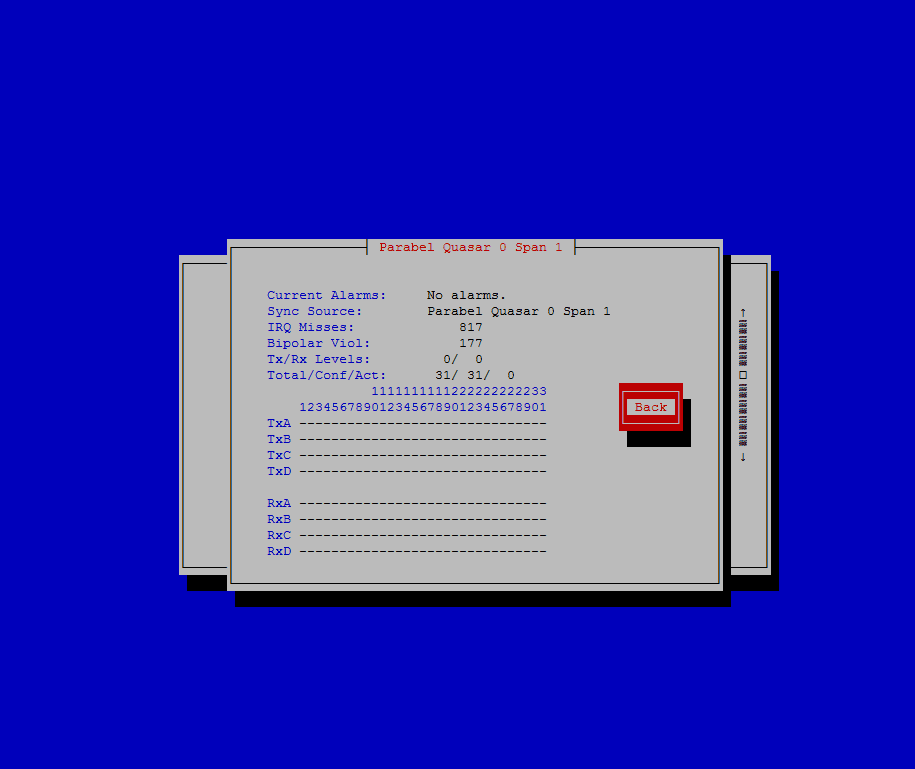

Интерфейс dahdi_tool

Конфигурационные файлы DAHDI

/etc/dahdi/system.conf — основной конфигурационный файл DAHDI. Определяет параметры потоков, портов, их согласование и синхронизацию, а так же глобальные переменные для всего интерфейса.

/etc/asterisk/chan_dahdi.conf — в данном файле определяются параметры для каждого канала DAHDI, что бы Asterisk  мог их использовать. Данный файл содержит следующие секции:

  • context — направляет канал в определенный контекст (определяет действия при вызове);
  • channel — назначает номер канала (или диапазон каналов);
  • group — объединение каналов в группу;
  • switchtype — устанавливает тип сигнализации для PRI;
  • signalling — определяет вид соединения либо сигнализации (FXO/FXS либо PRI);
  • priindication — данный параметр устанавливает то, как сервер Asterisk должен сигнализировать состояние Busy() и Congestion() для удаленного коммутатора или пользователя;
  • pridialplan — устанавливает тип плана набора для ISDN PRI;
  • overlapdial — определяет передачу набранных цифр в поток.

/etc/dahdi/init.conf — файл, генерируемый при инициализации DAHDI, указанные в нем параметры могут быть переопределены в других файлах.

/etc/dahdi/modules — содержит список модулей (драйверов устройств), для загрузки.

/etc/dahdi/genconf_parameters — устанавливает параметры тонкой настройки для утилиты dahdi_genconf.
