Asterisk на внутренней памяти маршрутизатора MikroTik

Введение В данной статье будет рассматриваться процесс развертывания сервера телефонии Asterisk (в нашем случае версии 1.8) на внутренней памяти маршрутизатора Miokrotik. Развернуть Asterisk напрямую на RouterOS не представляется возможным, однако для подобных целей мы можем поднять виртуальный openwrt используя metaROUTER (встроенная система виртуализации MikroTik). Для чего нам вообще это может понадобится: Домашнее применение Резервирование основного […]

Введение

В данной статье будет рассматриваться процесс развертывания сервера телефонии Asterisk (в нашем случае версии 1.8) на внутренней памяти маршрутизатора Miokrotik.

Развернуть Asterisk напрямую на RouterOS не представляется возможным, однако для подобных целей мы можем поднять виртуальный openwrt используя metaROUTER (встроенная система виртуализации MikroTik).

Для чего нам вообще это может понадобится:

  • Домашнее применение
  • Резервирование основного сервера телефонии
  • Работа с DECT-аппаратами при неустойчивом интернет соединении
  • В качестве эксперимента

Проблемы, с которыми можем столкнуться в процессе:

  • Регулярная потеря конфигурационных файлов
  • Зависания маршрутизатора при загрузке/перезагрузке и включении/выключении metaROUTER
  • Износ флеш-памяти маршрутизатора
  • Отсутствие поддержки openwrt
  • Мертвые репозитории
  • Дыры в безопасности (отсутствует fail2ban)
  • Старая версия Asterisk

Установка и настройка

В первую очередь нам понадобится образ openwrt, взять его можно по адресу openwrt.wk.cz, либо поискать зеркала. Поскольку у нас используется mips-подобный микротик (а именно RB951Ui-2HnD), то и образ тянем соответствующий. Запихиваем его в Files и переходим в MetaROUTER для импорта образа. Задаем размер виртуалки.

Образ в Files.
Образ в Files.
Импорт образа в MetaROUTER.
Импорт образа в MetaROUTER.

Создаем динамический сетевой интерфейс и вешаем на него бридж. Так же задаем для виртуалки размер дискового пространства.

Сетевой интерфейс.
Сетевой интерфейс.
Размер диска.
Размер диска.

После этого смело заходим в консоль метароутера. Там мы посмотрим полученный ip-адрес для дальнейшего подключения к нему по ssh.

Успешный вход в консоль.
Успешный вход в консоль.
Вывод команды ifconfig
Вывод команды ifconfig
Успешное подключение по ssh к метароутеру openwrt
Успешное подключение по ssh к метароутеру openwrt

Следующим шагом нам необходимо задать репозитории для загрузки пакетов. Редактируем файл /etc/opkg.conf следующим образом:

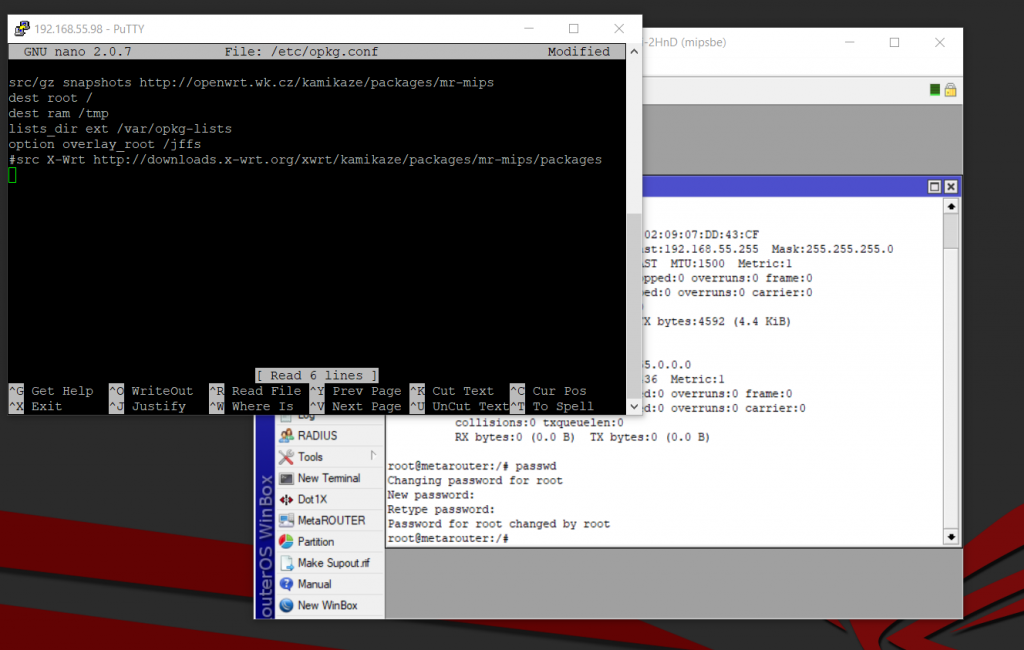

Содержимое файла /etc/opkg.cong
Содержимое файла /etc/opkg.cong
На момент написания статьи данный репозиторий был актуален и более или менее работал. Со временем он может стать deprecated и потерять актуальность

После этого необходимо обновить менеджер пакетов и установить модули нашего Asterisk 1.8. Так же будут установлены модули для работы с IAX и кодеки alaw (как наиболее легковесные, чтоб не загружать и без того слабую систему). Выполняем команды:

#opkg update
#opkg install asterisk18 asterisk18-codec-alaw asterisk18-chan-iax2 asterisk-gui
Загрузка модулей Asterisk
Загрузка модулей Asterisk
Установка модулей Asterisk
Установка модулей Asterisk

Запускаем службу и заходим в консоль Asterisk:

#/etc/init.d/asterisk enable
#/etc/init.d/asterisk start
#asterisk -rvvvvvvv

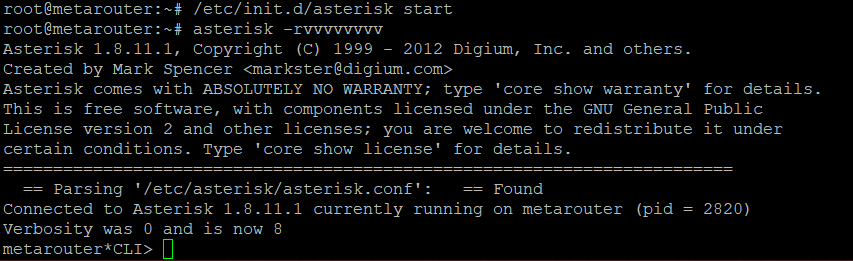

Запуск Asterisk 1.8
Запуск Asterisk 1.8

Поскольку в процессе был установлен базовый графический интерфейс от Digium, можно проверить и его. Заходим на ip-адрес метароутера по порту 8088 и попадаем на GUI нашего Asterisk.

Графический интерфейс. Окно Авторизации
Графический интерфейс. Окно Авторизации
Графический интерфейс. Главное окно
Графический интерфейс. Главное окно

На этом установку можно считать завершенной.
