Snom 720 обзор и настройка для работы с Астериск

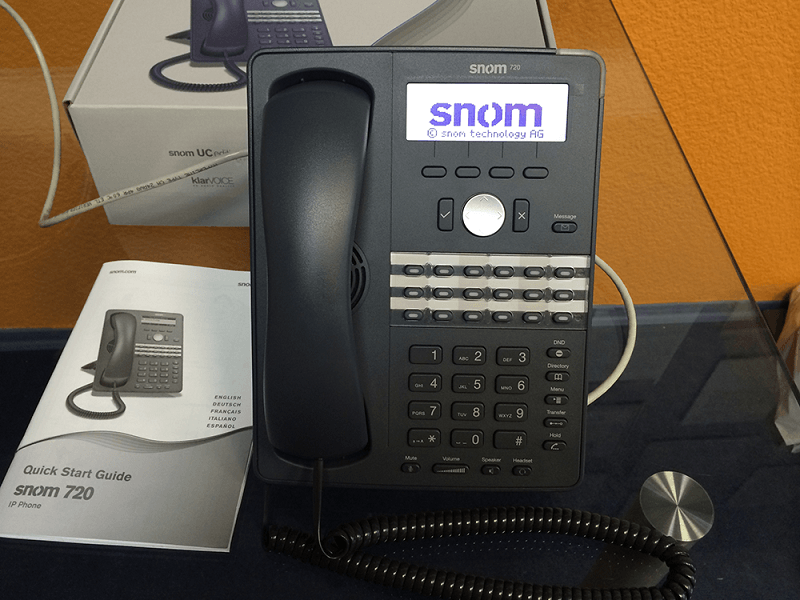

Snom 720 многофункциональный IP-телефон, предназначенный в первую очередь для секретарей, администраторов и руководящего состава. Имеет 4-х строчный черно-белый экран с подсветкой. 18 клавишей быстрого набора, из которых от 1 до 12 могут быть подключены к разным SIP серверам. Аппарат выполнен из качественного пластика, ничего не скрипит и не болтается. Рычаг сброса линии магнитный. Питание PoE 802.3af или блок питания 5V 2A.
В комплектации идет:
1. IP-телефон
2. Подставка под аппарат двухпозиционная (45 и 30 градусов относительно стола)
3. Трубка и провод для нее
4. Кабель RJ-45
5. Инструкция
Внимание: телефоны серии Snom 710/715/720/760 блоками питания не комплектуются.
1. Включение и подключение по SIP к Астериск

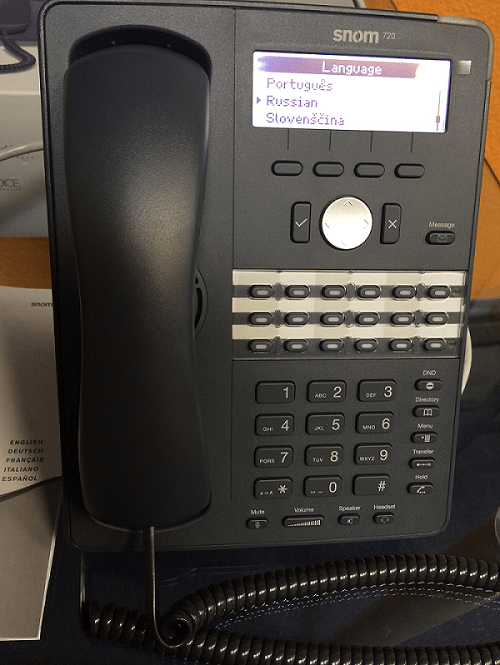

Подключаем телефон через PoE инжектор. После первой загрузки появляется панель выбора языка:
Выбираем Russian. Далее часовой пояс Россия +4

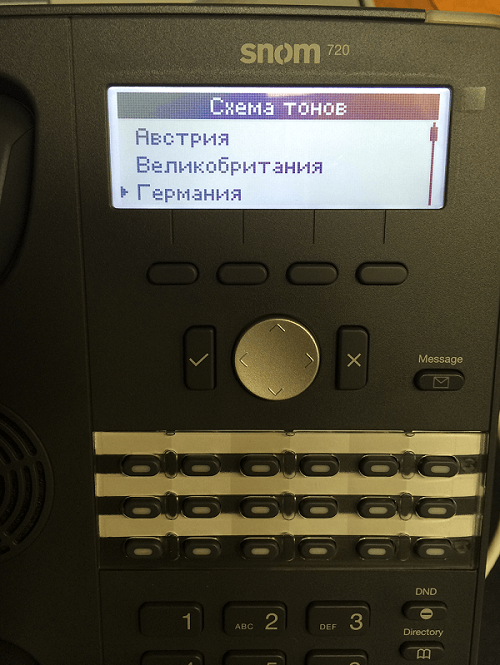

Схему тонов ставим Германия, т.к. Россия отсутствует в списке.

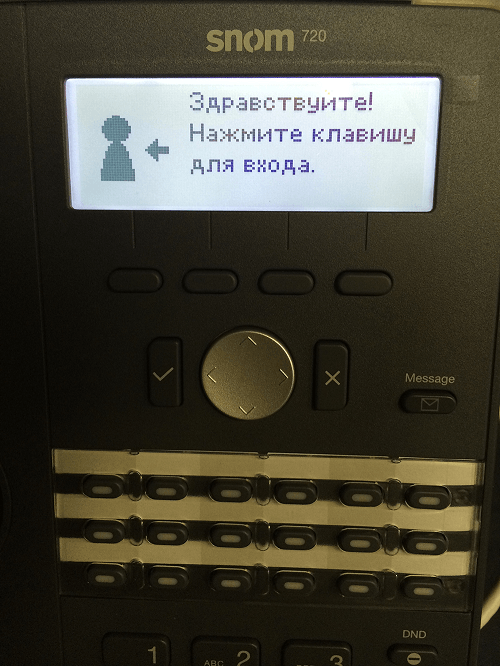

Готово. Перед нами окно привествия:
Далее продолжим настройку через WEB интерфейс. IP адрес отображался при загрузке телефона. Выполним действия, аналогичные Snom 821
SIP линия подключена. Но при попытке вызове отбой.
2. Несколько необходимых и полезных настроек
Выполним ряд настроек:

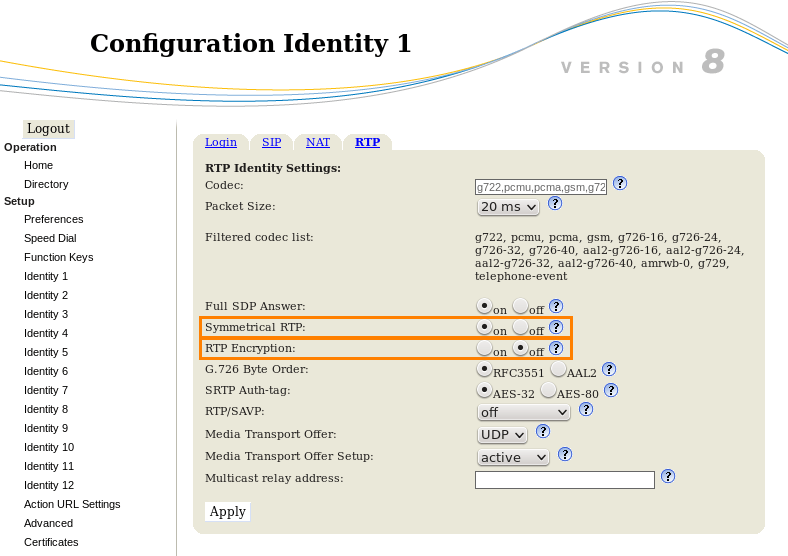

1) Как правило Астериск сконфигурирован на работу с SIP по протоколу UDP и использование RTP. В телефоне же по-умолчанию установлен SRTP, изменим на необходимые нам параметры.
- RTP Encryption: Off
- заодно поставим Symmetrical RTP: On (поможет в случае работе из-за NAT)
Теперь исходящие вызовы проходят успешно. Чтобы позвонить, необходимо набрать номер и далее на кнопку «Галочка», расположенную слева от круглой кнопки.

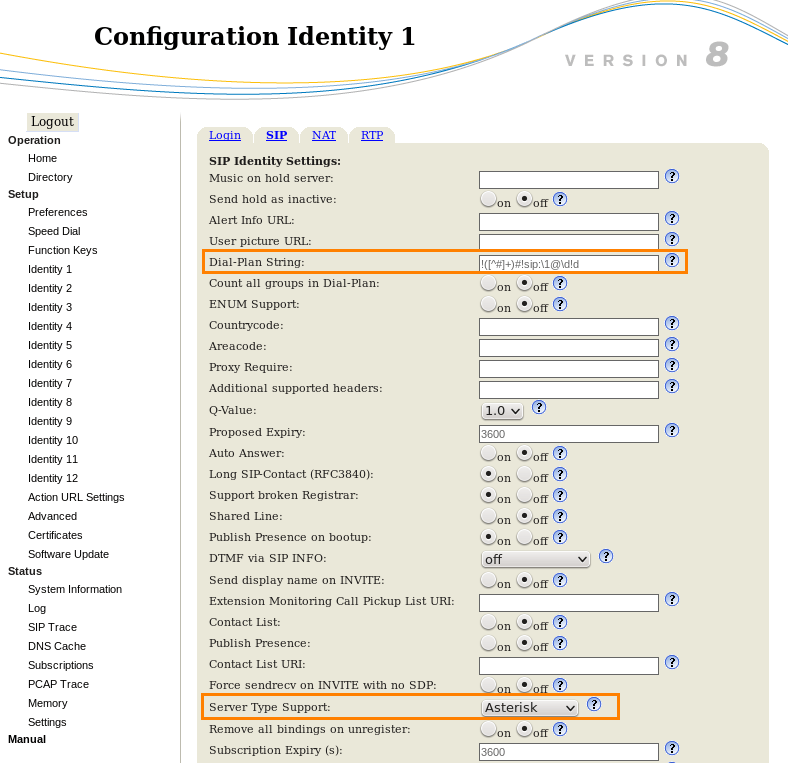

2) Snom набор по решетке #. Способ набора по умолчанию является не удобным, особенно для тех, кто привык, что набор производится при нажатии #. Подправим для этого Dial-Plan String на !([^#]+)#!sip:1@d!d
Также установим Server Type Support: Asterisk. Необходимо для корректной работы некоторых функций.
3. Кнопки быстрого набора и перехвата
Теперь можно приступить к настройке кнопок отображения статуса абонента (BLF), а также перехвата вызова (Call Pickup)

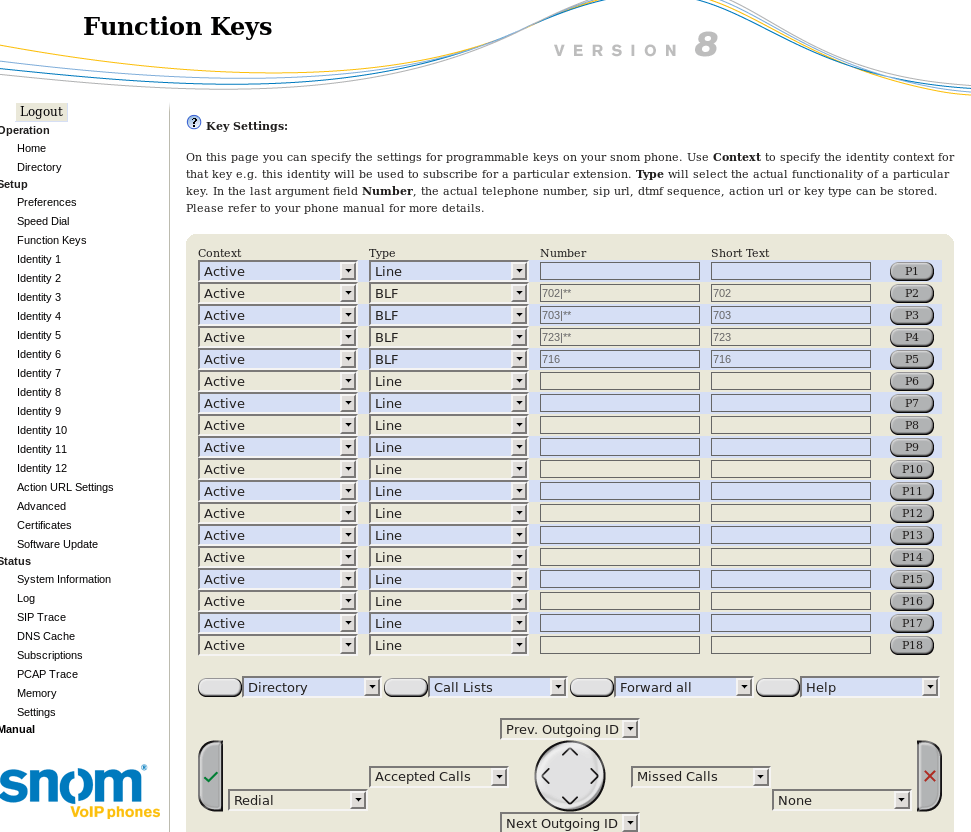

Переходим в раздел Setup-Functions Keys. И добавляем 4 кнопки BLF после нашей первой кнопки линии. Например,
После сохранения настроек, поле Number примет вид:
<sip:[email protected];user=phone>|**
Так и должно быть.
Что означает строка «702|**» ?
702 — номер за которым следить занятость
** — префикс для перехвата вызова, поступающего на 702. Активируется нажатием во время звонка на 702 (моргает красным цветом)
716 — номер можно только вызвать и мониторить его статус. Перехватить вызов по данному абоненту не выйдет.
4. Безусловный перевод и перевод с подтверждением
Безусловный перевод с помощью аппарата.

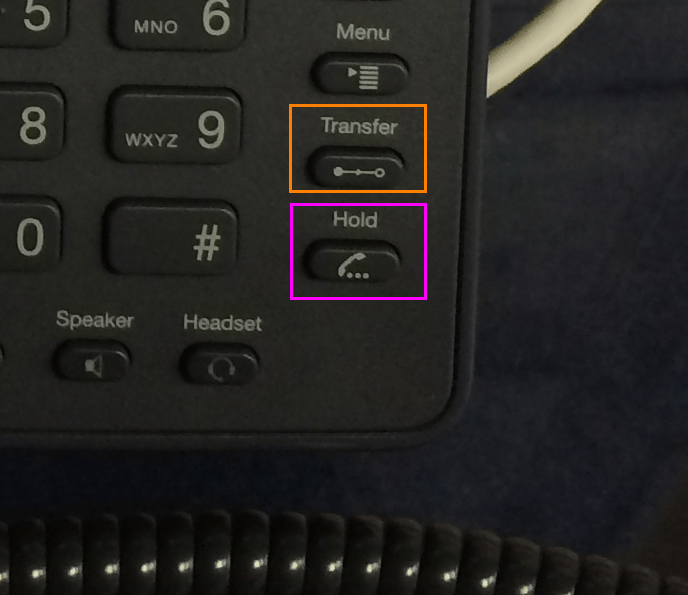

После того, как вызов принят, чтобы перекинуть вызов на другой телефонный аппарат нажимаем клавишу Transfer -> Вводим номер XXX и решетка #. Вызов переведен.
Перевод с уведомлением абонента о переводе.
Порядок немного другой. Перед переводом вызова нажимаем кнопку Hold -> Вводим номер XXX и решетка #. Предупреждаем, что хотим осуществить перевод. После получения согласия нажимаем кнопку Transfer. Вызов переведен, можно вешать трубку.
5. Сброс на заводские настройки
В случае, если вы не можете попасть в настройки или забыли пароль от IP телефона можно сбросить его настройки на заводские. Для этого необходимо проделать действия:
1) Выключить телефон
2) Нажать и удерживать решетку #

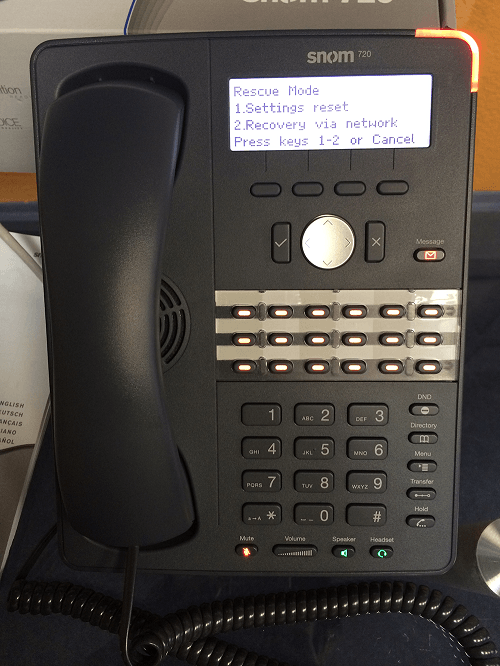

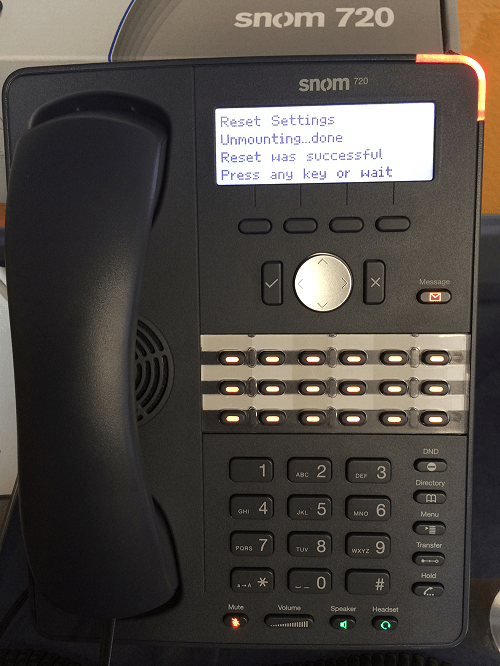

3) Включить телефон и держать решетку #, до появления надписи:
Нажимаем 1, далее любую клавишу или просто подождать.
Процесс сброса запущен. Ожидаем окончания.
Телефон со снятой подставкой. Порт Ethernet оборудован светодиодными индикаторами.
Разъем под гарнитуру RJ9.
