Обзор и настройка телефонного аппарата D-link DPH-400S

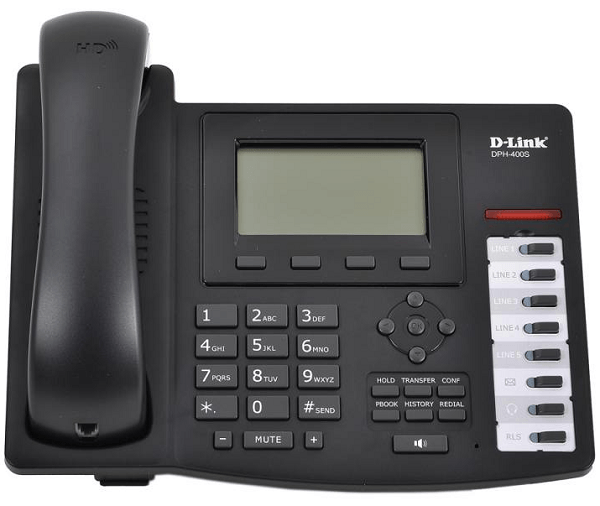

Телефонный аппарат DPH-400S позволяет совершать звонки, используя сеть Интернет или корпоративную сеть вместо традиционной телефонной сети общего пользования (ТфОП).

Телефон может совершать VoIP- звонки и передавать данные между пользователями сети. Серия телефонов DPH-400S включает модели: DPH-400SE (с PoE), DPH-400S (без PoE) и DPH-400EDM
(модуль расширения клавиш).

Системные требования:

  • Сеть Ethernet 10/100 Мбит/с
  • Internet ExplorerTM 6.0 или Mozilla FirefoxTM 1.0 и выше

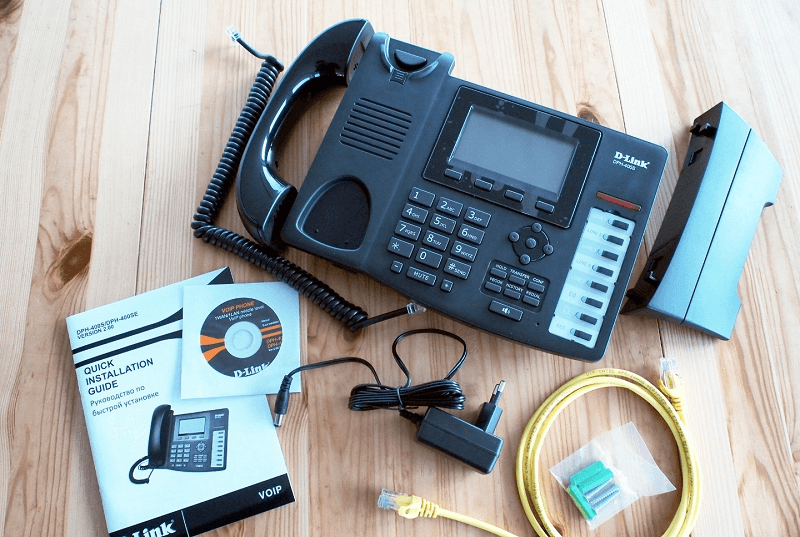

Комплект поставки:

  • IP-телефон D-Link DPH-400SE (с PoE) или DPH-400S (без поддержки PoE)
  • Телефонная трубка
  • Шнур телефонной трубки
  • CD-диск
  • Руководство по быстрой установке
  • Адаптер питания (выходная мощность: 5В/2A,входная мощность:100~240В переменного тока)
  • Кабель Ethernet 5 категории
  • Комплект винтов для настенного монтажа
  • Гарантийный талон D-Link


Если что-либо из перечисленного отсутствует, пожалуйста, обратитесь к поставщику.

Подключение к сети, а так же функции и назначение клавиш


Подключение к серверу IP- телефонии


Открываем web-интерфейс, как указано в инструкции выше:

Запустите web-браузер и введите URL-адрес: http://192.168.1.10 (по умолчанию)

Убедитесь, что телефон и компьютер находятся в одной сети (как сменить ip-адрес из меню телефона смотрите в той же инструкции)

Затем необходимо ввести имя пользователя и пароль.
Имя пользователя и пароль по умолчанию: “user” и “1111” соответственно.

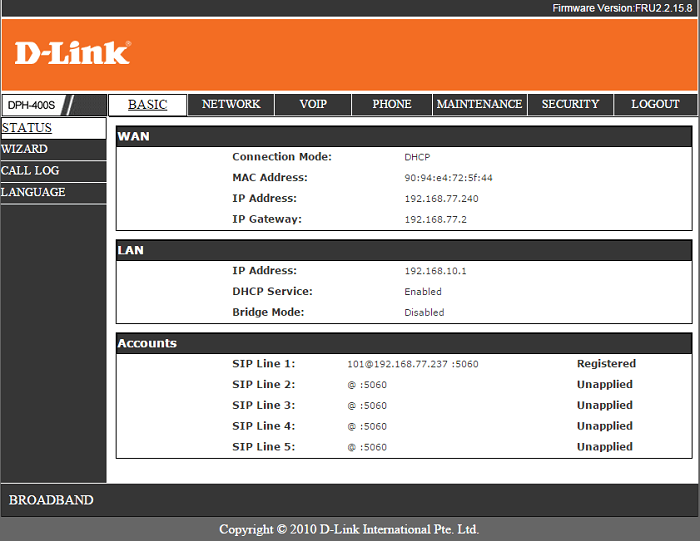

Если всё было сделано правильно, то мы увидим следующее окно:

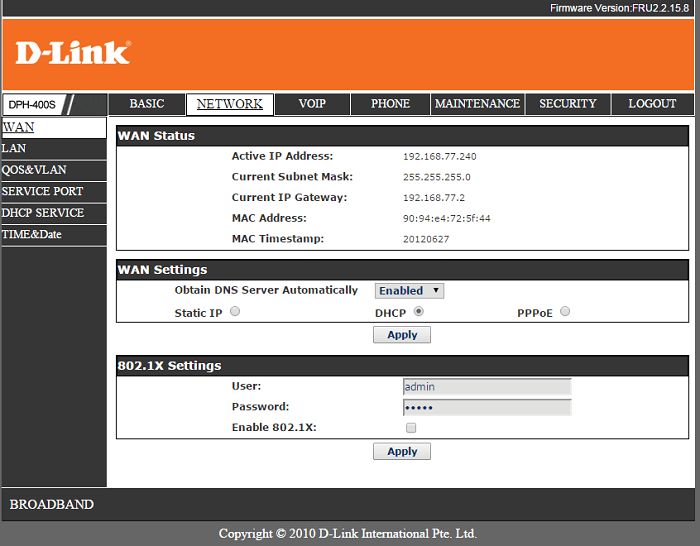

Для смены ip-адреса WAN-интерфейса телефона необходимо войти в меню NETWORK WAN. Далее мы можем поставить галочку на DHCP, для того чтобы наш телефон получал сетевые настройки автоматически от DHCP-сервера, находящегося в Вашей сети, либо ставим галочку на Static IP и вводим настройки вручную.

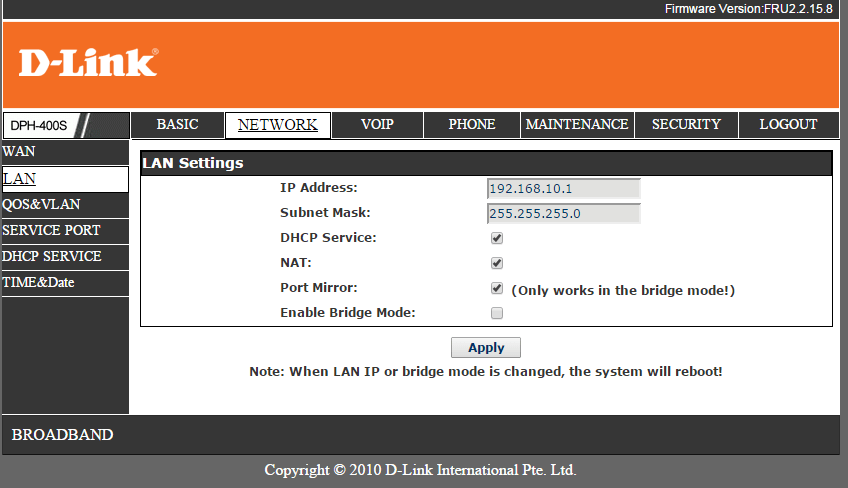

Настройки для LAN-интерфейса вводятся в меню NETWORK LAN. Здесь Вы можете активировать DHCP-сервер на телефоне, указать для него пул адресов и включить NAT.

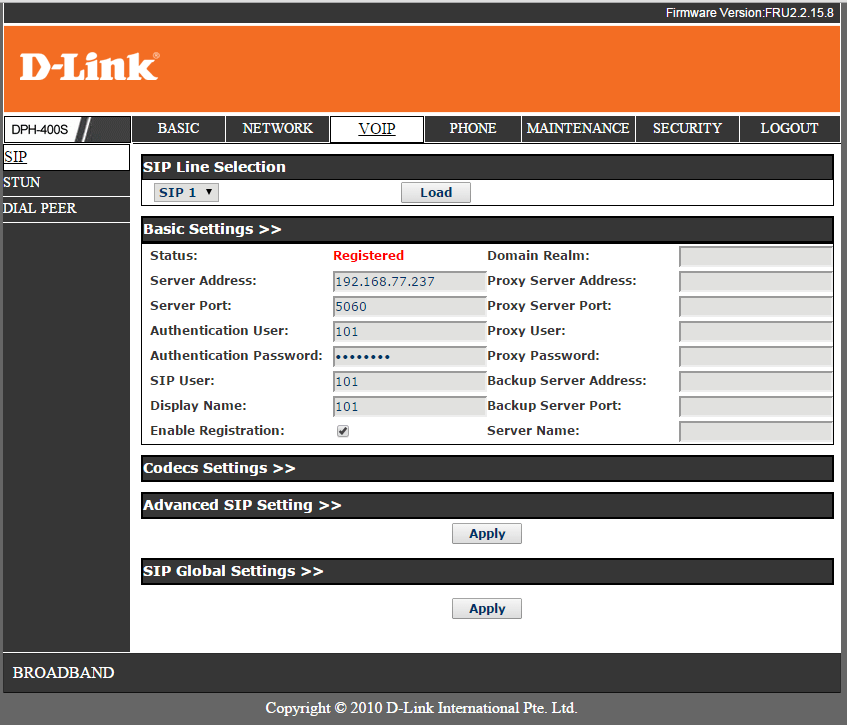

Теперь настроим регистрацию на сервере Asterisk. Меню: VOIP SIP  раздел Basic Settings:

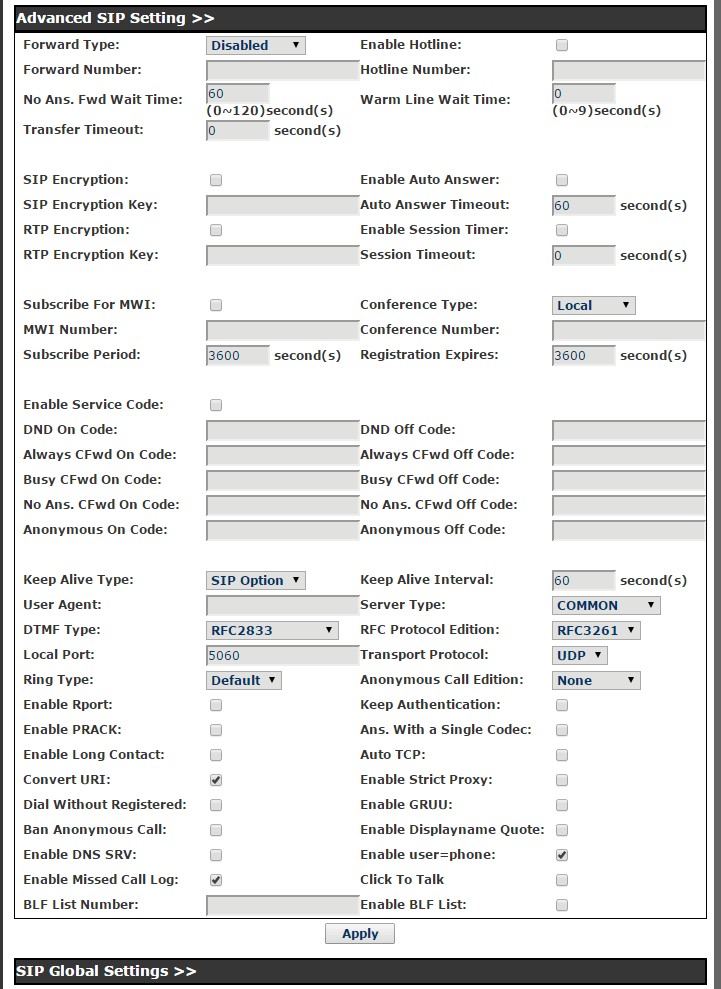

Далее выставляем тип DTMF – RFC2833 в подменю Advanced SIP Setting:

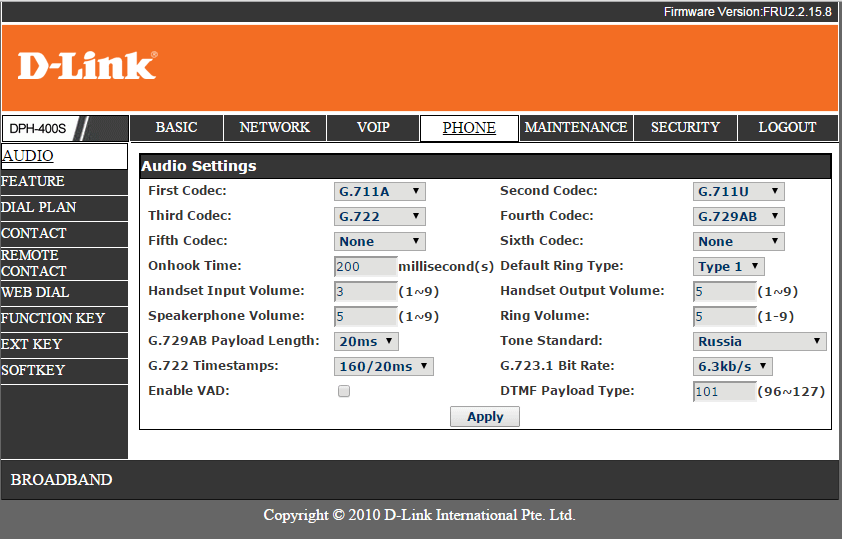

В меню PHONE AUDIO выставляем необходимые кодеки, Tone Standard: Russia, а так же в данном меню можно отрегулировать громкость для входного/выходного аудио потока девайса.

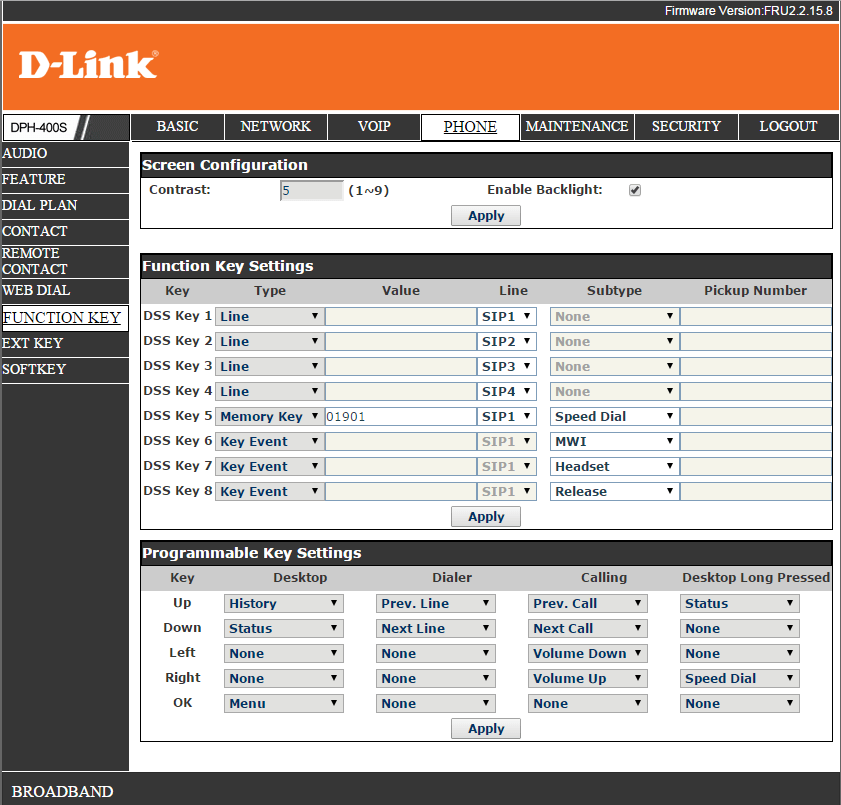

Данный телефонный аппарат поддерживает программирование функциональных клавиш. Сделать это можно перейдя в меню: PHONE FUNCTION KEY. К примеру, выставив на пятую клавишу функцию “Memory Key”, “Subtype” – “Speed Dial”, “Value”-01901 мы получим набор номера 01901 по одной клавише.

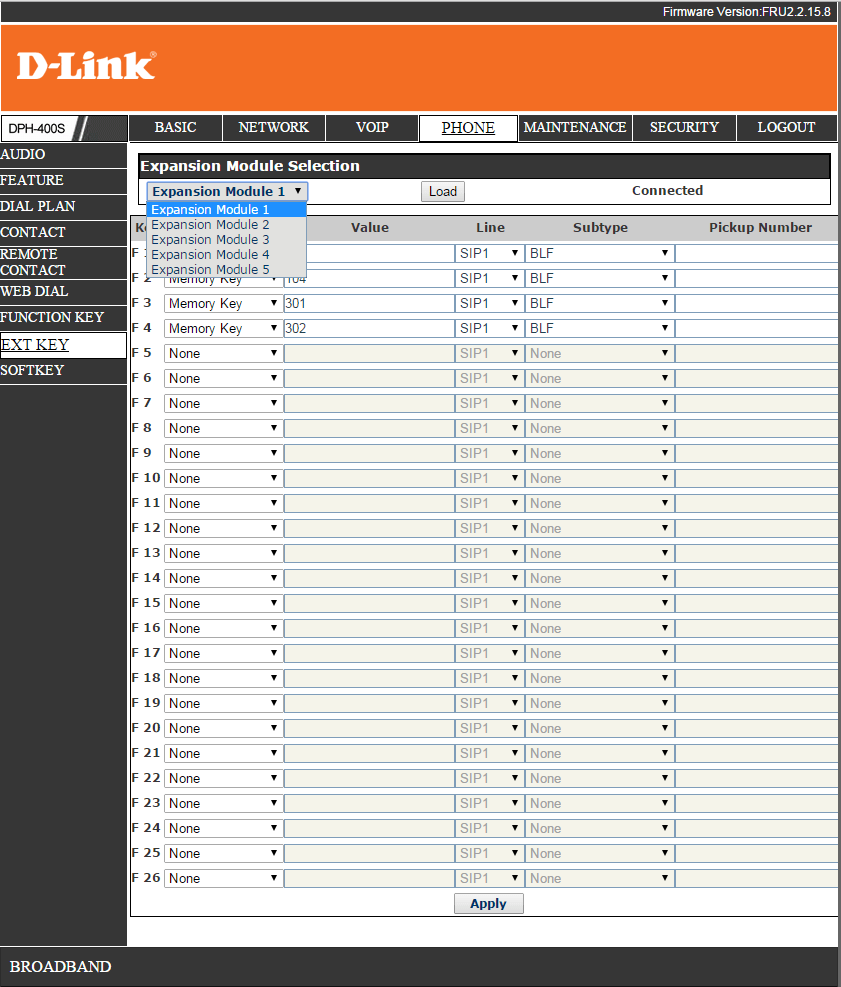

Ещё одним достоинством данного телефонного аппарат является возможность установки 5-ти! панелей расширений по 26 линий на каждой.

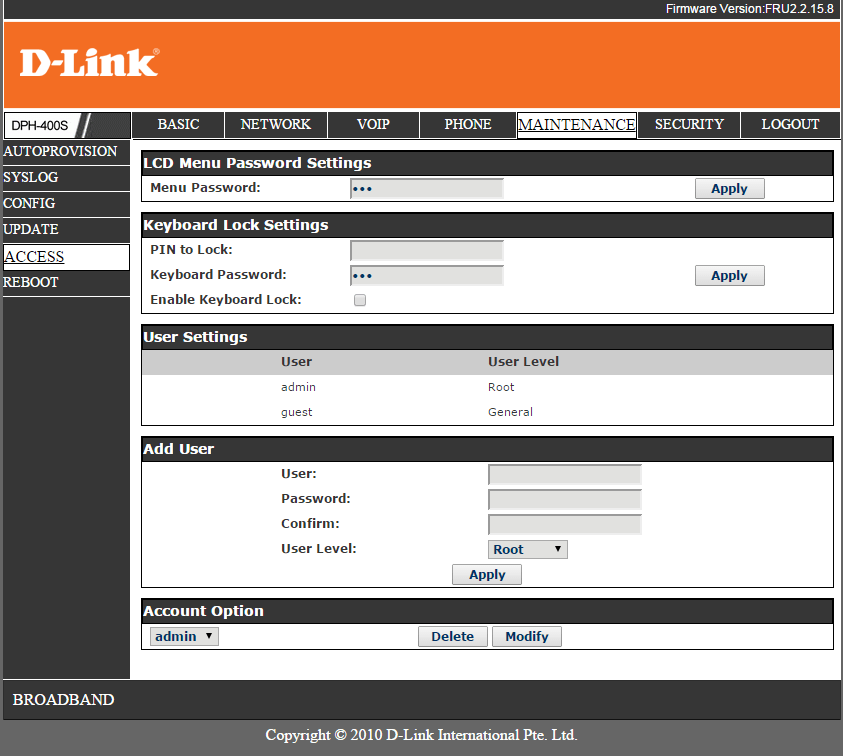

Теперь настроим безопасность. Для добавления, удаления, смены прав пользователей мы используем меню MAINTENANCE, раздел – ACCESS

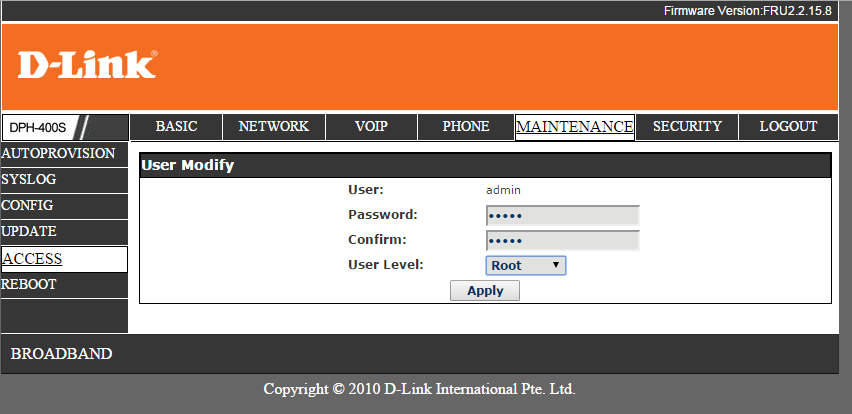

Меняем пароль для пользователя выбрав его из выпадающего списка и нажав клавишу Modify

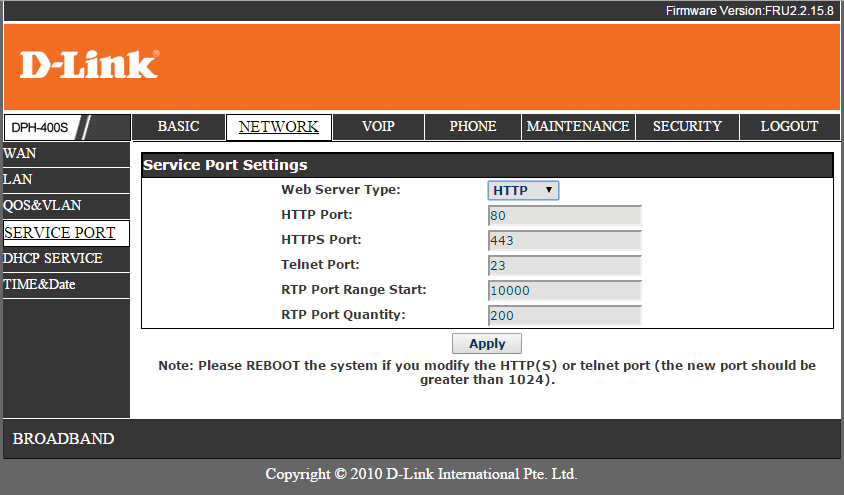

Для дополнительной безопасности можно сменить сервисные порты используемые для доступа к аппарату. Делается это в меню NETWORK  SERVICE PORT

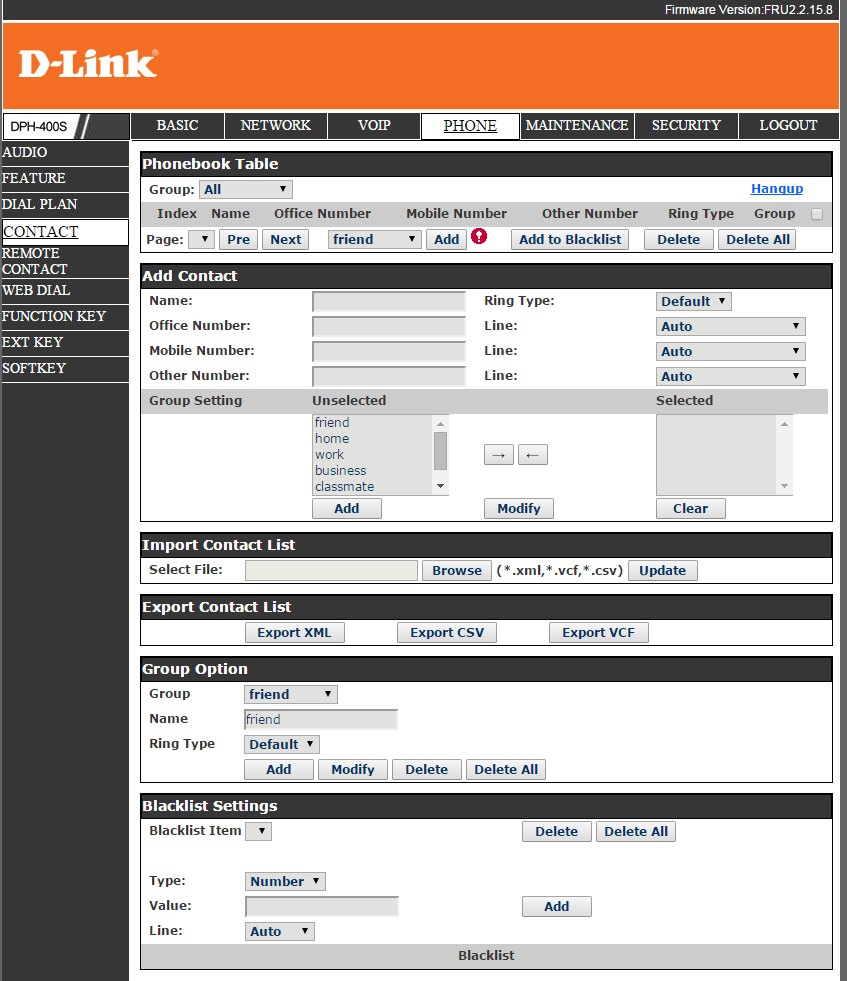

Ещё одной приятной функцией является наличие телефонной книги в аппарате. Добавить контакты можно с помощью меню PHONE CONTACT или указав сервер хранения контактных данных в разделе REMOTE CONTACT того же меню.
