Настройка карты OpenVox A1200p для работы с Asterisk

Достатончно часто используются карточки OpenVox вместо Digium, что чаще всего является причиной экономии средств. И, несмотря на то, что по качеству работы эти устройства все-же уступают Digium-у, тем не менее, это не мешает их популярности. В данной статье рассматривается настройка карты OpenVox A1200P, но настройка следующих карт: OpenVox A800P, OpenVox A1600P и прочих, полностью аналогична.

Этапы настройки:

Загрузка драйвера с официального сайта

Загрузка сборки DAHDI

Подготовка ОС

Компилирование драйверов

Правка asterisk/indications.conf

Правка chan_dahdi.conf

Правка dahdi_channels.conf

Появилась необходимость подружить Asterisk с платой OpenVox a1200. Данная плата позволяет комплектование FXO/FXS модулями в различных комбинациях общим количеством до 12 модулей на плату.
DAHDI в Asterisk не поддерживает платы OpenVox что называется из коробки. Поэтому необходимо самостоятельно установить драйвер.

Для начала нужно скачать собственно сам драйвер с официального сайта производителя, он представлен одним файлом с именем opvxa1200.c. Также понадобиться пакет dahdi-linux-complete-XX, желательно последней версии (в данном случае использовалась версия 2.6.1). Его можно найти собственно как и драйвер на офф сайте производителя карты. Берется именно с данного сайта потому, что там уже есть преднастройки для драйвера карточки openvox.
Приступим:

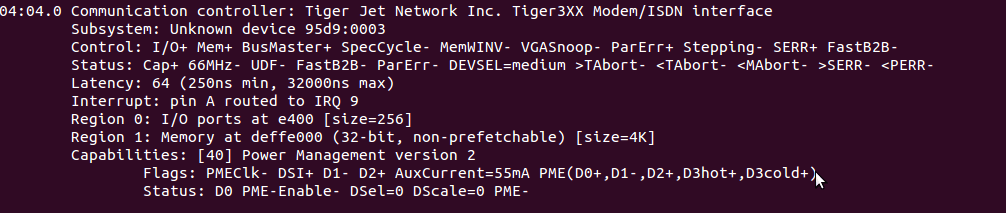

Проверяем наличие карты в системе:
# lspci –vvvvv

в консоли набираем:
# cd /usr/src
# wget http://downloads.openvox.cn/pub/drivers/dahdi-patches/a800p_a1200p/opvxa1200.c //качаем драйвер
# wget http://downloads.openvox.cn/pub/drivers/dahdi-linux-complete/releases/1.3.5/openvox_dahdi-linux-complete-2.6.1+2.6.1.tar.gz // качаем сборку dahdi-linux-compliete
Перед установкой желательно обновить kernel source:
# yum install kernel-devel
Доустанавливаем необходимые пакеты:
# yum install bison bison-devel ncurses ncurses-devel zlib zlib-devel openssl openssl-devel gnutls-devel gcc gcc-c++

# tar -xvf openvox_dahdi-linux-complete-2.6.1+2.6.1.tar.gz // разархивируем dahdi
# cp opvxa1200.c dahdi-linux-complete-2.6.1+2.6.1/linux/drivers/dahdi/ //копируем драйвер в папку со сборкой dahdi

Открываем файл Kbuild в любом текстовом редакторе. Файл находится /usr/src/dahdi-linux-complete-2.6.1+2.6.1/linux/drivers/dahdi/
И проверяем наличие строчки obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCTDM) += opvxa1200.o, если нет ее то вписываем после строчки obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCTDM) += wctdm.o.
Часть файла Kbuild:

obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCT4XXP) += wct4xxp/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCTC4XXP) += wctc4xxp/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCTDM24XXP) += wctdm24xxp/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCTE12XP) += wcte12xp/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCTDM) += wctdm.o
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCTDM) += opvxa1200.o

Если же в вашем случае файл выглядит следующим образом:

ifdef CONFIG_PCI
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCT4XXP)      += wct4xxp/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCTC4XXP)      += wctc4xxp/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCTDM24XXP)   += wctdm24xxp/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_OPVXD115)         += opvxd115/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_OPVXA1200)      += opvxa1200/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_OPVXA24XX)        += opvxa24xx/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_ZAPHFC)           += zaphfc/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCTE12XP)      += wcte12xp/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCTDM)      += wctdm.o
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_VOICEBUS)      += voicebus/
obj-$ (DAHDI_BUILD_ALL)$ (CONFIG_DAHDI_WCB4XXP)      += wcb4xxp/

то ничего добавлять не нужно.

Затем переходим в директорию /usr/src/dahdi-linux-complete-2.6.1+2.6.1 и в ней выполняем
#make
#make install
#make config
После добавляем модуль opvxa1200.ko в файл modules.conf:
# echo »load ≥ opvxa1200.ko»>>/etc/asterisk/modules.conf
Генерируем файлы /etc/dahdi/system.conf и /etc/asterisk/dahdi-channels.conf командой:
#dahdi_genconf
Убеждаемся, что файл dahdi-channels.conf включен в /etc/asterisk/chan_dahdi.conf
Если нет, то добавляем:
#echo» #include dahdi-channels.conf» >> /etc/asterisk/chan_dahdi.conf
Файл system.conf должен выглядеть наподобие:
# Span 1: OPVXA1200/0 «OpenVox A1200P Board 1» (MASTER)
fxsks=1
echocanceller=mg2,1-4
fxsks=2
echocanceller=mg2,1-4
fxoks=3
echocanceller=mg2,1-4
fxoks=4
echocanceller=mg2,1-4
# channel 5, WCTDM, no module.
# channel 6, WCTDM, no module.
# channel 7, WCTDM, no module.
# channel 8, WCTDM, no module.
# channel 9, WCTDM, no module.
# channel 10, WCTDM, no module.
# channel 11, WCTDM, no module.
# channel 12, WCTDM, no module.
# Global data
loadzone       = ru
defaultzone    = ru

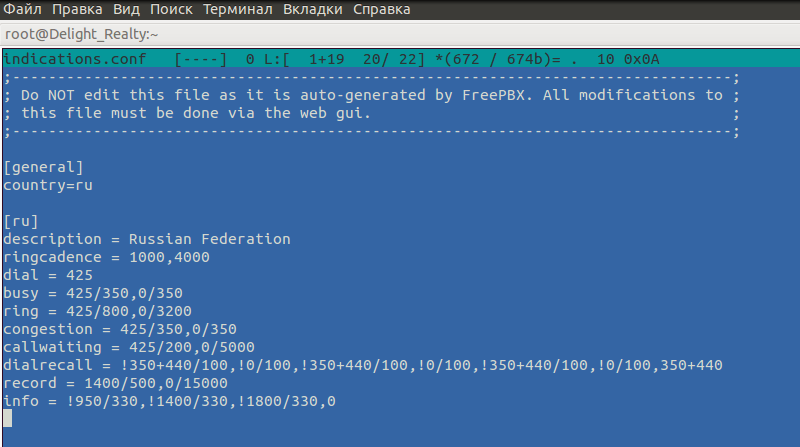

Правим asterisk/indications.conf:

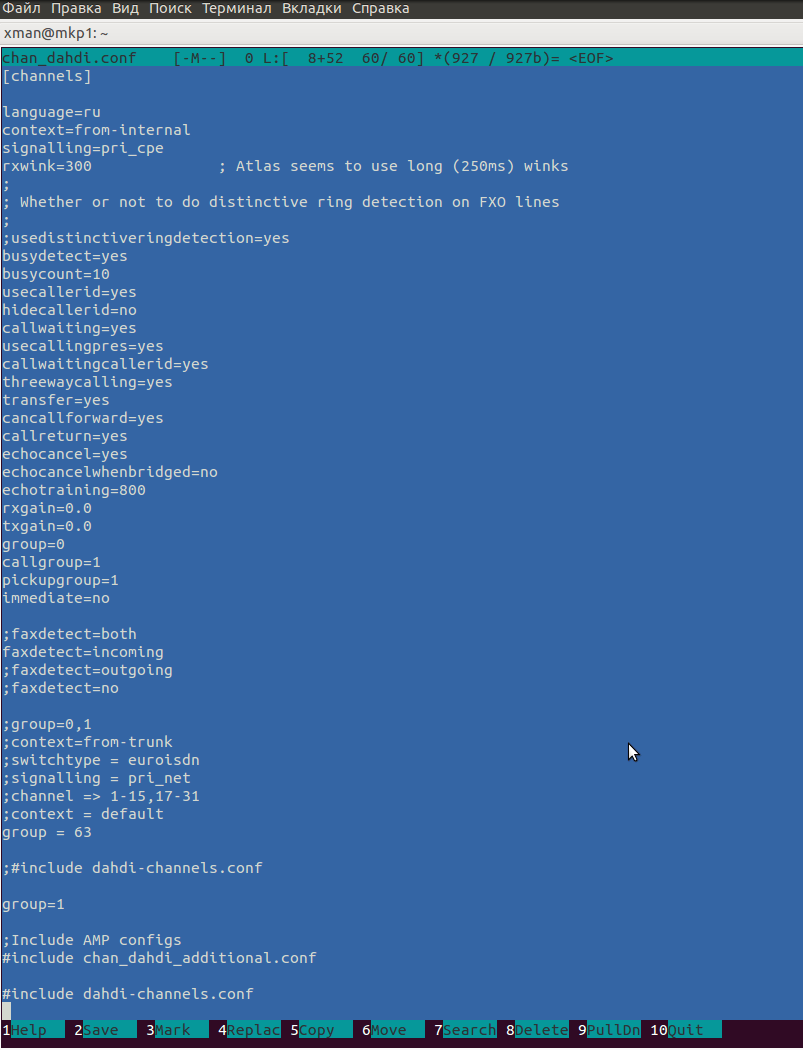

затем chan_dahdi.conf:

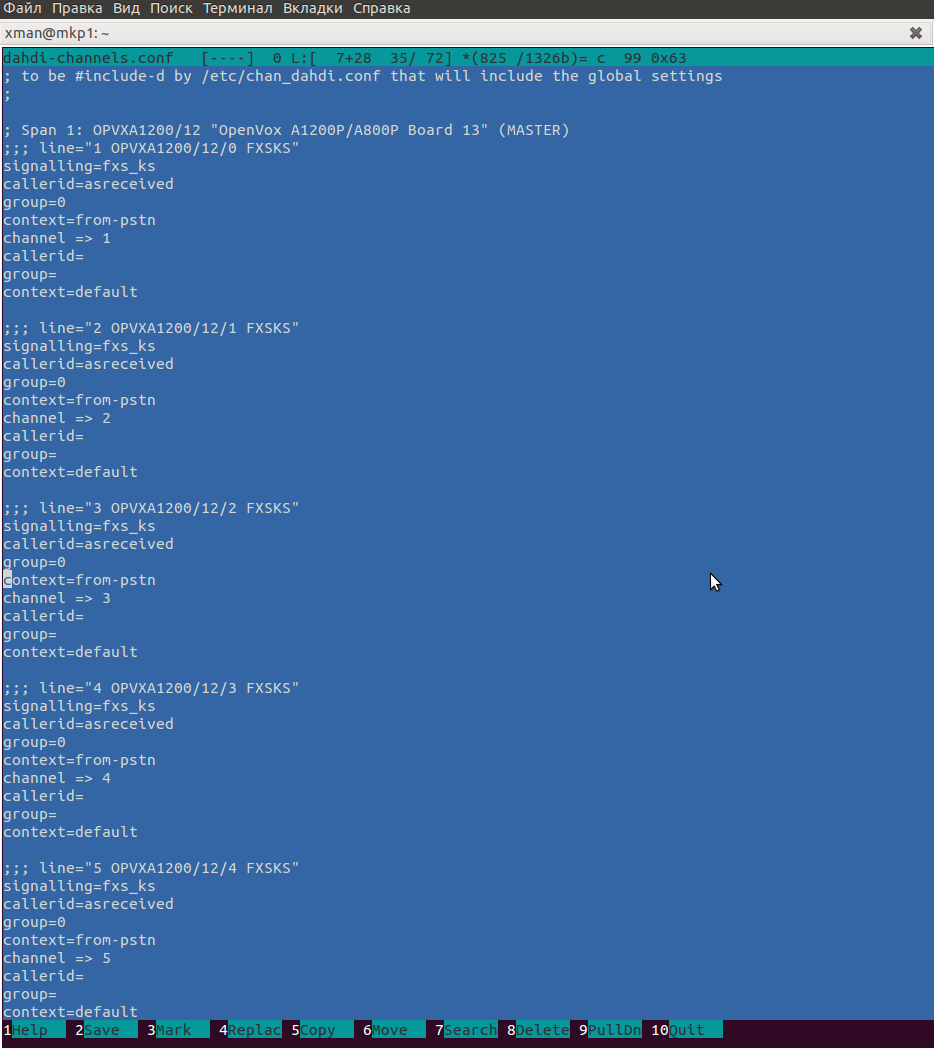

и наконец dahdi-channels.conf:

Выполним:
modprobe dahdi ; подгружает драйвер DAHDI
modprobe opvxa1200 opermode=ru; подгружаем драйвер a1200/a800 с указанием страны
dahdi_cfg –vvvv; стартуем канал
Запускаем Asterisk, проверяем dahdi show channels

для проверки завернем inbound routs на put caller on hold forever позвоним на Asterisk и насладимся музыкой))))
