Настройка WebRTC на практике с использованием jsSip

WebRTC — это технология, которая позволяет Web приложениям захватывать аудио и видеопотоки а также обмениваться данными без необходисмости использовать программы-посредники. Подробное описание этой технологии в теории можно посмотреть в статье «Технология WebRTC для разработки VoIP Web приложений» После однакомления с теорией можно реализовать настройку на практике. Первым делом необходимо установить ssl сертификат в Freepbx, т. к. […]

WebRTC — это технология, которая позволяет Web приложениям захватывать аудио и видеопотоки а также обмениваться данными без необходисмости использовать программы-посредники. Подробное описание этой технологии в теории можно посмотреть в статье «Технология WebRTC для разработки VoIP Web приложений»

После однакомления с теорией можно реализовать настройку на практике.

Данная настройка будет производиться на операиционной системе Centos7, Asterisk 14, Freepbx 14 версии (Рисунок 1). АТС размещается на белом ip, клиент с приложением WebRTC за NAT.

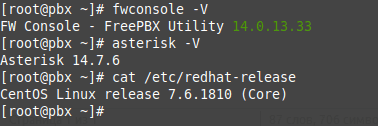

Версии установленного ПО

Первым делом необходимо установить ssl сертификат в Freepbx, т. к. технология WebRTC работает с шифрованием. Сами сертификаты можно получить несколькими путями:

1. Купить в специальных организациях, выдающих сертификаты

2. Бесплатно самостоятельно получить сертификат на letsencrypt

3. Сгенерировать самоподписной сертификат.

В этом случае браузеры сертификат будут считать недействительным, его необходимо установить в браузер. Не рекомендуется брать третий вариант в продакшин.

После получения сертификатов их необходимо установить во FreePBX.

Перейдите в раздел «Admin → Certificate Management» Далее выберете пункт «New Certificate», в выпадающем списке выберите «Upload Certificate».

В поле «Name» вставь произвольное имя сертификата.

В поле «Description» указываем описание.

В поле «Private Key» вставляем приватный ключ из файла сертификата полученного ранее

В поле «Certificate» вставляем сам сертификат из файла с сертификатом.

После чего нажимаем «Generate Certificate».

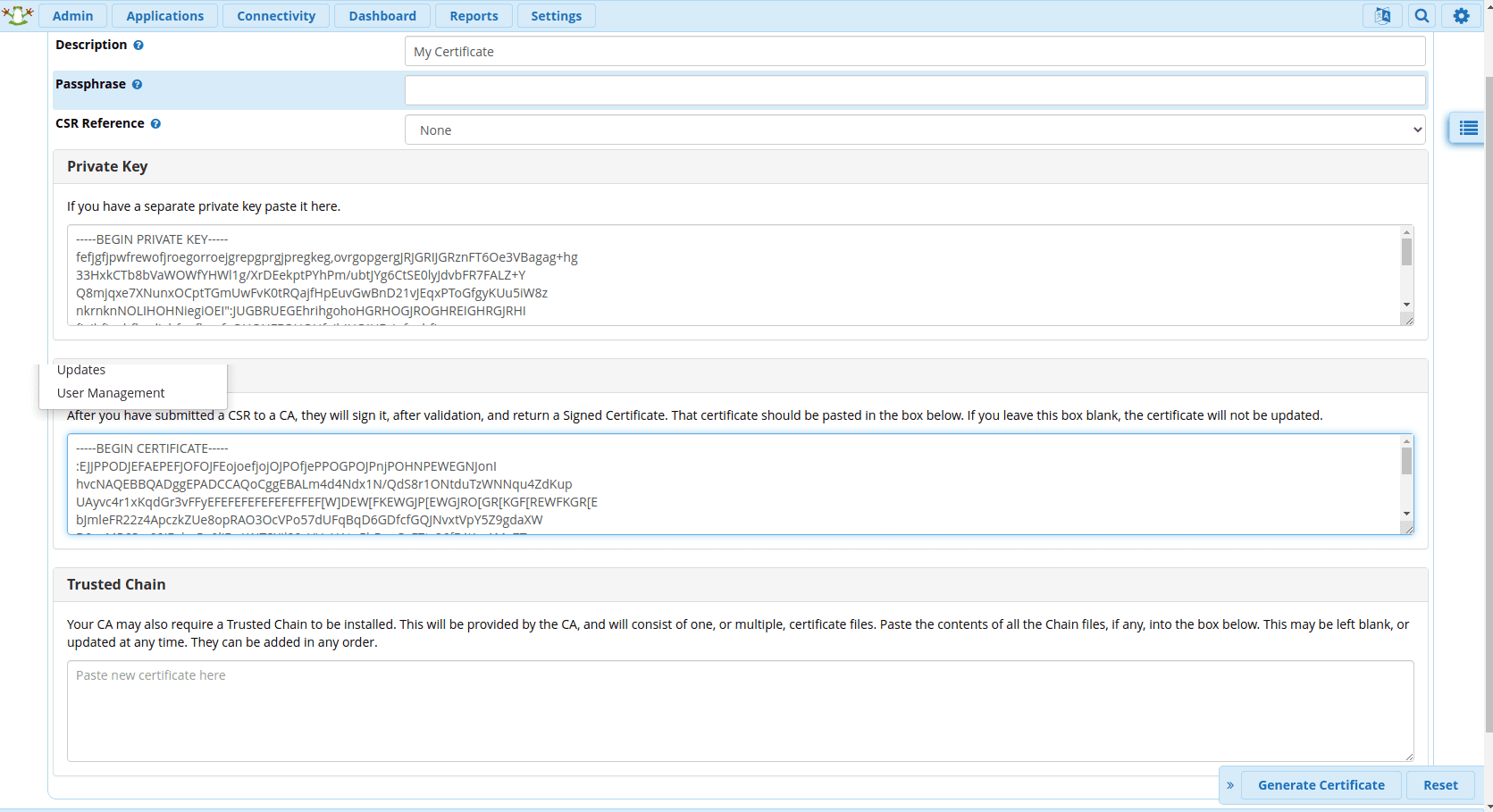

Окошко Закрытого ключа (Private Key)

Далее необходимо перейти в раздел «Settings → Advanced Settings» и включить параметр «Enable TLS for the mini-HTTP Server»

Эта опция отвечает за активацию порта 8089 работающего по TLS. С помощью него и происходит подключение.

Следующим шагом необходимо произвеси необходимые настройки на экстеншене.

1. transport — wss Primary (протокол связи поверх TCP-соединения, предназначенный для обмена сообщениями между браузером и веб-сервером в режиме реального времени).

2. Enable AVPF — YES (необходимый параметр для работы веб-телефона, включающий AVPF-транспорт для медиа-потока)

3. Force AVP — audio video profile (необходим для хождения голоса)

4. Enable ICE Support -YES (ICE это стандартизированный механизм для управления медиа потоками в режиме реального времени, между программными агентами, запущенными за NAT. Он требует явного указания сервера STUN, об этом чуть позже)

5. Enable Encryption — YES (SRTP only) — WebRTC требует включения шифрования голоса.

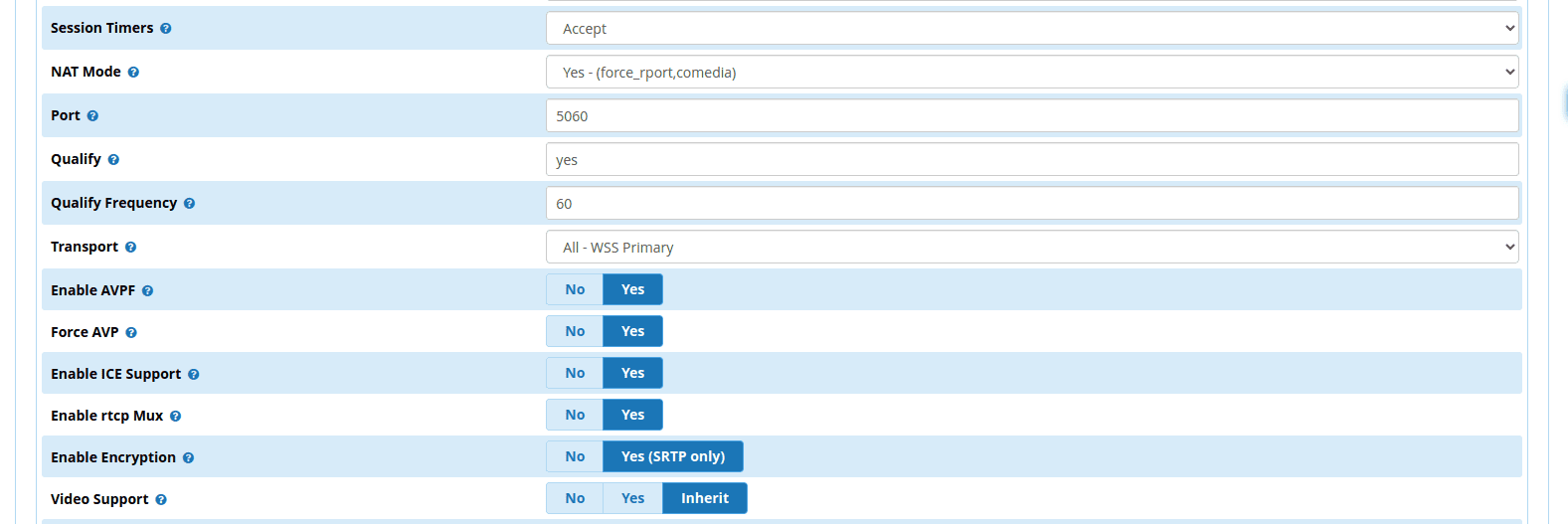

Необходимые параметры для WebRTC

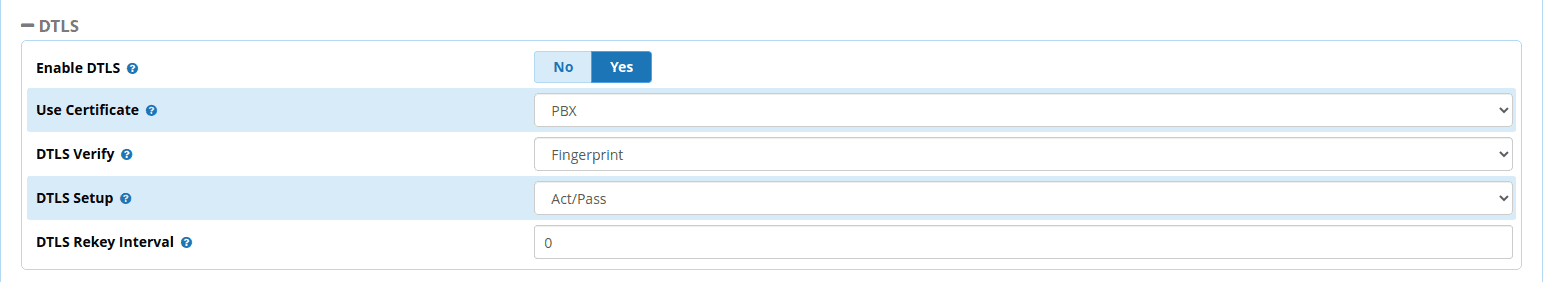

6. Enable DTLS — YES

7. Use Certificate — YES (выбрать загруженный ранее сертификат)

8. DTLS Verify — Fingerprint (цифровой идентификатор устройства)

9. DTLS Setup — Act/Pass (Разрешить соединения)

Включение DTLS

Далее нам необходимо указать stun сервер в FreePBX. Этот параметр указывается в разделе «Settings → Asterisk SIP Settings» (Рисунок 5)

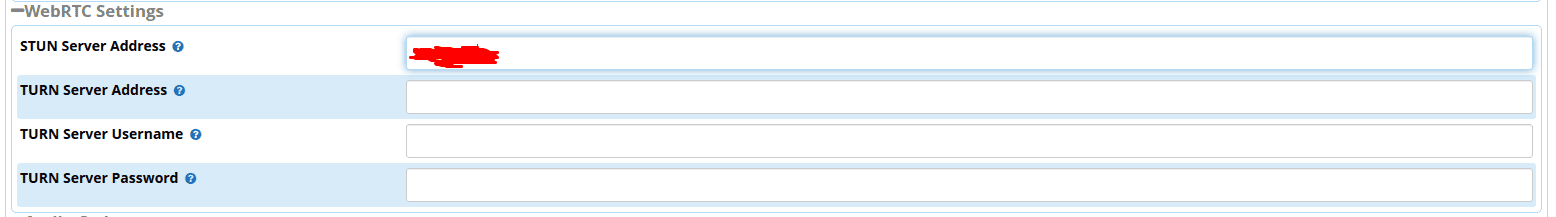

Указание Stun сервера в Freepbx

Теперь остановимся на том, что такое STUN сервер и для чего он нужен, а также настроим его на Centos 7.

STUN — это сетевой протокол, который позволяет клиенту, находящемуся за сервером трансляции адресов (или за несколькими такими серверами), определить свой внешний IP-адрес. STUN сервер обязательно нужен при использовании WebRTC. Без его использования голос не будет ходить т. к. в SDP заголовке будет содержаться локальный ip адрес.

Есть очень много публичных STUN серверов. Один из них stun:stun.l.google.com:19302. Его можно использовать.

Мы же будем устанавливать и настраивать свой STUN сервер на операционной системе Centos 7.

В репозиториях существует пакет, который называется Coturn. Он в себе содержит как turn, так и Stun сервер. Также нам понадобится утилита coturn-utils.x86_64 который в себе содержит программу stun client для тестирования корректности настройки нашего STUN сервера, ее мы поставим на сервер Asterisk для теста.

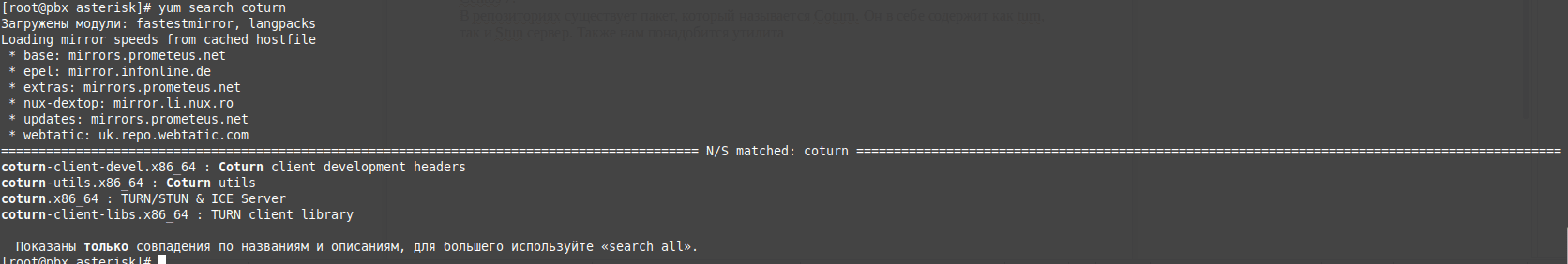

Необходимые пакеты для установки

Для установки выполним команды:

# yum install coturn.x86_64

После установки откроем конфигурационный файл /etc/coturn/turnserver.conf

# nano vim /etc/coturn/turnserver.conf

В конфигурационном файле необходимо указать следующие параметры:

listening-port=3478 — порт, который слушает Stun сервер

external-ip=ip — тут обязательно необходимо указать внешний ip сервера

stun-only — запускать только STUN сервер без TURN сервера

Этих параметров достаточно, для запуска STUN сервера.

Далее выполним запуск программы и добавление ее в автозагрузку:

# systemctl start coturn

# systemctl enable coturn

Не забываем о том, что порт 3478 необходимо разрешить в фаерволе.

С сервера Asterisk выполним команду:

# turnutils_stunclient 80.80.80.80 — тут ip адрес севрера STUN, который мы перед этим настроили.

Ответ на запрос должен быть следующим:

0: IPv4. UDP reflexive addr: 80.80.80.91:52853 — где ip указан устройства, с которого был выполнен запрос, а также порт.

Клиентский запрос к серверу STUN.

Все необходимые настройки произведены, теперь необходимо клиентом подключиться к астериску. В качестве клиента мы будем использовать бибилиотеку JsSIP. Скачать ее можно по адресу https://github.com/viloboda/WebRTCCall . Эта программа написана с использованием библиотеки JsSIP. Для подключения к нашему серверу необходимо отредактировать файл «Call.js»

В троках 24 и 27 необходимо указать домен Астериска.

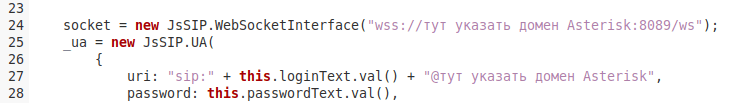

Указываем адрес сервера Asterisk

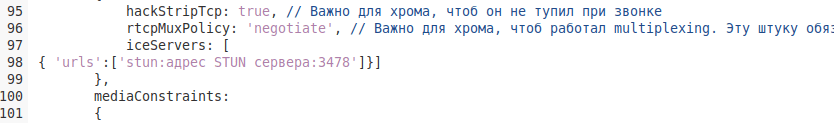

В строке 98 необходимо указать адрес STUN сервера

Указываем адрес STUN сервера

После правок сохраняем файл и открываем в браузере файл «index.html» (Рисунок 10)

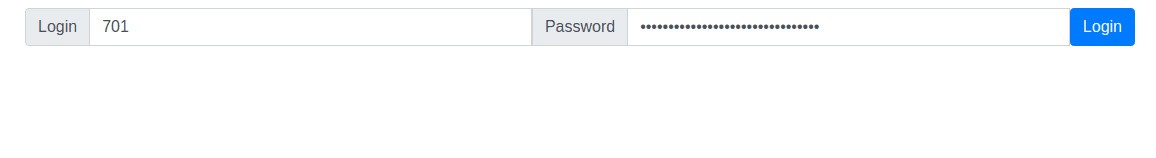

Страничка авторизации агента

При открытии странички мы видим поле логина и пароля, после их правильного ввода и нажатии кнопки «Login» система авторизуется и отображается поле ввода номера телефона. Можно уже звонить. (Рисунок 11)

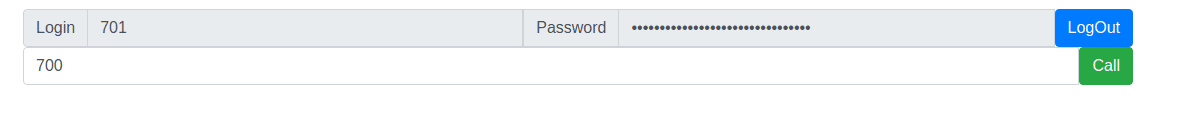

Удачная авторизация через протокол WebRTC.
Это приложение можно использовать как основу при создании своего приложения. Как вариант сделать интеграцию веб софтфона в свою CRM систему.
