Настройка DHCP-сервера для автоконфигурирования ip-телефонов

1. Принцип autoprovisioning
2. Прописывание опции 66 на Windows server 2003
3. Прописывание опции 66 на CentOS 5.8
4. Прописывание опции 66 на роутере Cisco
5. Прописывание опции 66 на Mikrotik

1. Принцип autoprovisioning

IP-телефон загружает файлы прошивки и конфигурации с TFTP-сервера. Для того, чтобы аппарат знал нахождение сервера загрузки, необходимо явно указать ему IP-адрес данного сервера. Для этого служит опция 66 на сервере DHCP.

Телефонный аппарат при получении IP-адреса с DHCP-сервера обращается к строке в которой прописана опция 66. И после этого происходит его обращение к тому серверу TFTP, который указан в данной опции, и уже с сервера TFTP телефон подгружает файлы прошивки и конфигурации.

2. Прописывание опции 66 на Windows server 2003

Если DHCP-сервер поднят на Windows Server 2003, то для добавления 66 опции необходимо выполнить следующие шаги:

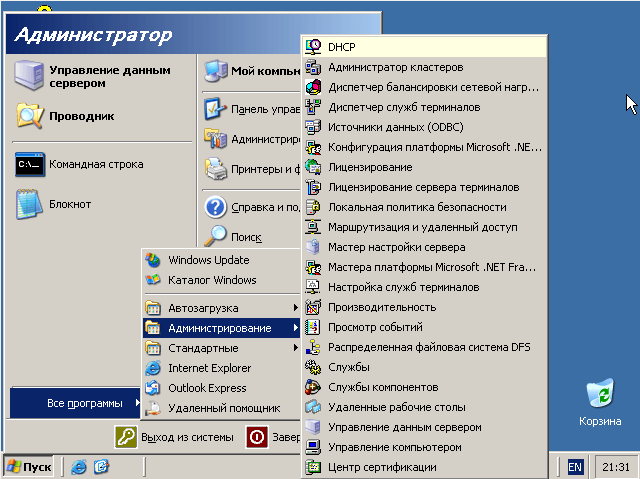

1. Запускаем: Пуск>Все программы>Администрирование>DHCP

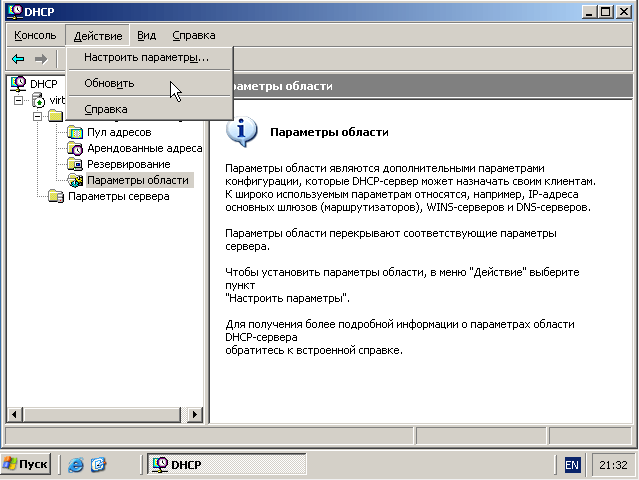

2. Выбираем Параметры области активного DHCP-сервера, далее Действие>Настроить параметры

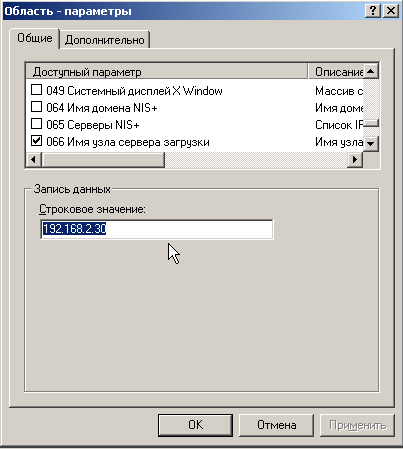

3. В открывшемся окне выбираем опцию 66 Имя узла сервера загрузки (отмечаем галочкой) и прописываем ip-адрес TFTP-сервера в поле строковое значение. Нажимаем Применить>ОК

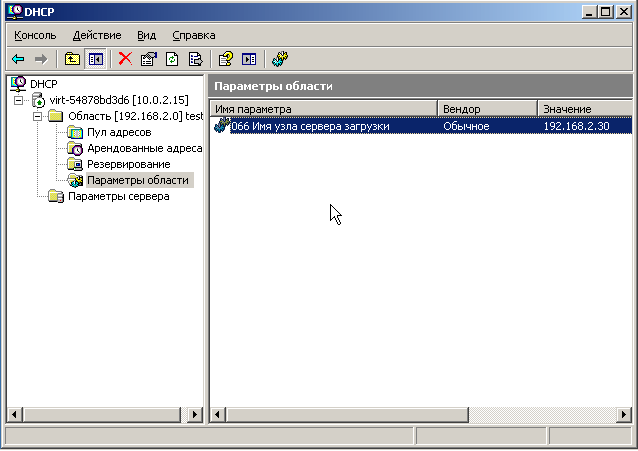

4. На вкладке Параметры области будет отображаться подключенная опция 66


3. Прописывание опции 66 на CentOS 5.8

Настройки DHCP в ОС CentOS 5.8 производятся в файле /etc/dhcpd.conf.

Рассмотрим случай когда наш сервер Asterisk является одновременно DHCP и TFTP сервером

Открываем файл любым редактором, например, для mcedit в командной строке выполнить:

mcedit /etc/dhcpd.conf

Необходимые настройки:

option opt66 code 66 = string; #указывается, что опция 66 текстового типа (некоторые ip-телефоны Cisco некорректно конфигурируются если 66 опцию указать в числовом формате, например, option opt66 code 66 = ip-address;)

option tftp-server-name «tftp://<IP-address-tftp-server>»; # указывается, используемый TFTP-сервер (в данном случае IP-адрес сервера Asterisk)

option opt66» <IP-address-tftp-server>»; # указывается IP-адрес TFTP сервера

Следует обратить внимание: так как опция 66 прописана как строковый тип, то IP-адрес берется в кавычки. Если же опция указана как числовая, то IP-адрес указывается без кавычек.
Например:
option opt66 code 66 = string;
option opt66 «192.168.1.1»;

option opt66 code 66 = ip-address;
option opt66 192.168.1.1;

Примерный вид файла dhcpd.conf:

4. Прописывание опции 66 на роутере Cisco

Теперь перейдем к настройкам DHCP-сервера поднятого на роутере Cisco.

Входим в режим конфигурирования DHCP-pool:

Router (config)# service dhcp

Router (config)# ip dhcp pool <pool_name>

И прописываем необходимую опцию 66

Router (config-pool)# option 66 ascii <IP-address_TFTP-server>

Router (config-pool)# option 66 ip <IP-address_TFTP-server>

Обратите внимание, что в данном случае тоже можно указать как в числовом так и в текстовом формате.
ascii — текстовый
ip — числовой

Пример:

ip dhcp pool EXAMPLE
network 192.168.1.0 255.255.255.0
next-server 195.1.1.10
domain-name example.ru
default-router 192.168.1.1
dns-server 8.8.8.8
option 66 ascii 195.168.1.10
lease 0 1

Прописывание опции 66 на Mikrotik

Настройку Mikrotik производим через WinBox.

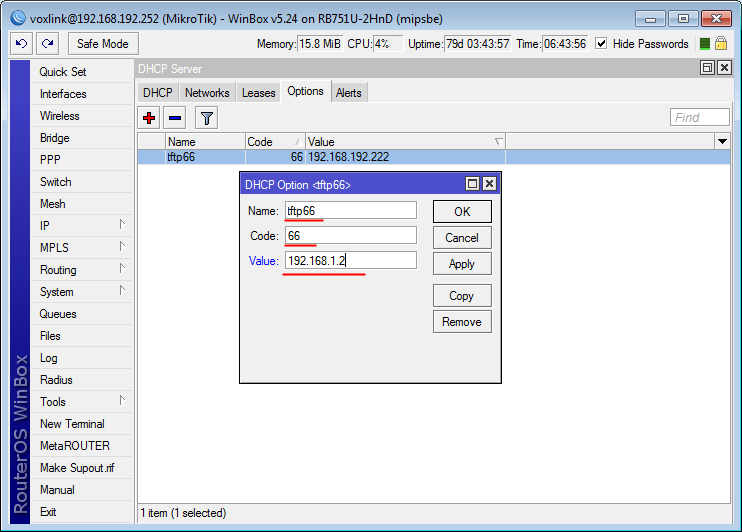

1. IP -> DHCP Server -> Options

добавляем поле:

Если версия прошивки от 5.0 и до 5.7 включительно, то value нужно указывать в одинарных кавычках ‘192.168.1.2’

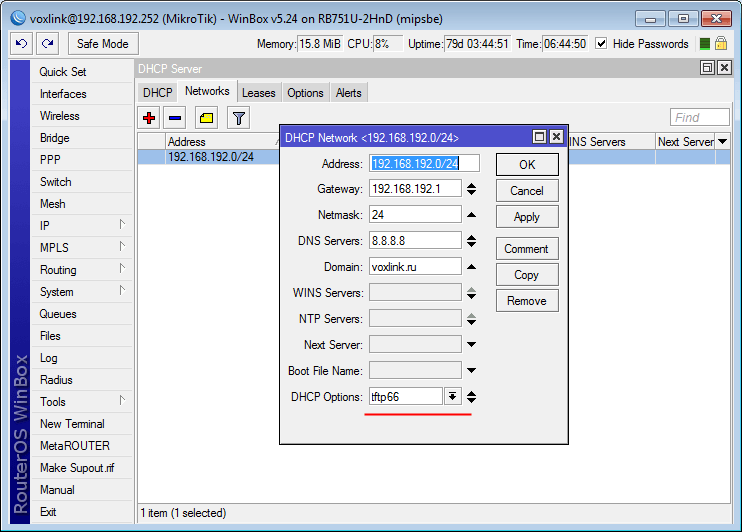

Если версия прошивки 5.8 и выше то value указывается следующим образом s’192.168.1.2′. Далее, в разделе Networks выбираем созданный нами пункт в разделе DHCP Options:
