Интеграция АТС Panasonic TDE200 с Asterisk по протоколу SIP

В рамках данной статьи рассматривается расширение существующей телефонии, организация которой основана на АТС Panasonic, с помощью интеграции с IP-АТС Asterisk. Интеграция будет производиться посредством протокола SIP. Со стороны Panasonic используется плата V-SIPGW16.

Управление Panasonic производится через специализированную утилиту, далее в статье все настройки будут описаны с точки зрения данной утилиты

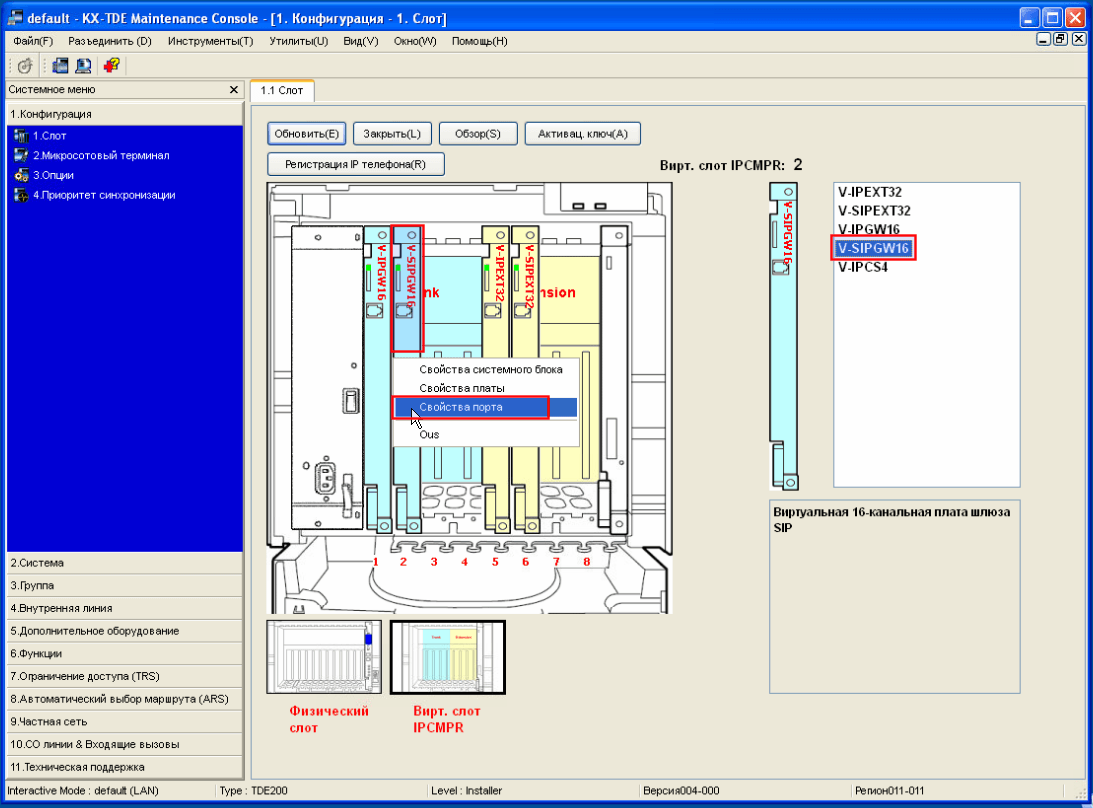

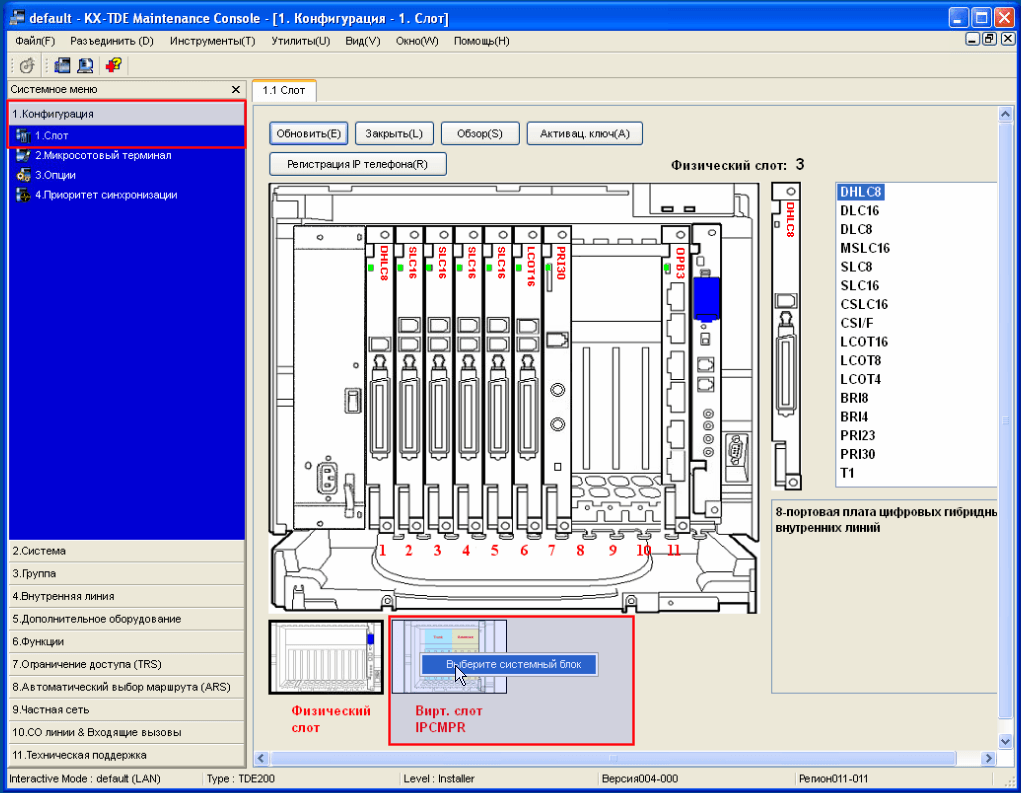

1) Выполнить: 1.Конфигурация — 1.Слот (пункт 1.1) — выбирается Виртуальный слот IPCMPR

Интеграция АТС Panasonic TDE200 с Asterisk. Выбор Виртуального слота IPCMPR
далее выбирается плата V-SIPGW16 — свойства порта.
Интеграция АТС Panasonic TDE200 с Asterisk. Выбор платы V-SIPGW16

2) Перед конфигурированием портов, настраиваемые порты следует перевести в состояние OUS (OUT OF SERVICE) простым нажатием по статусу порта в графе «Соединение» на вкладке «Основные» и выбрав OUS.

Интеграция АТС Panasonic TDE200 с Asterisk. Состояние OUT OF SERVICE

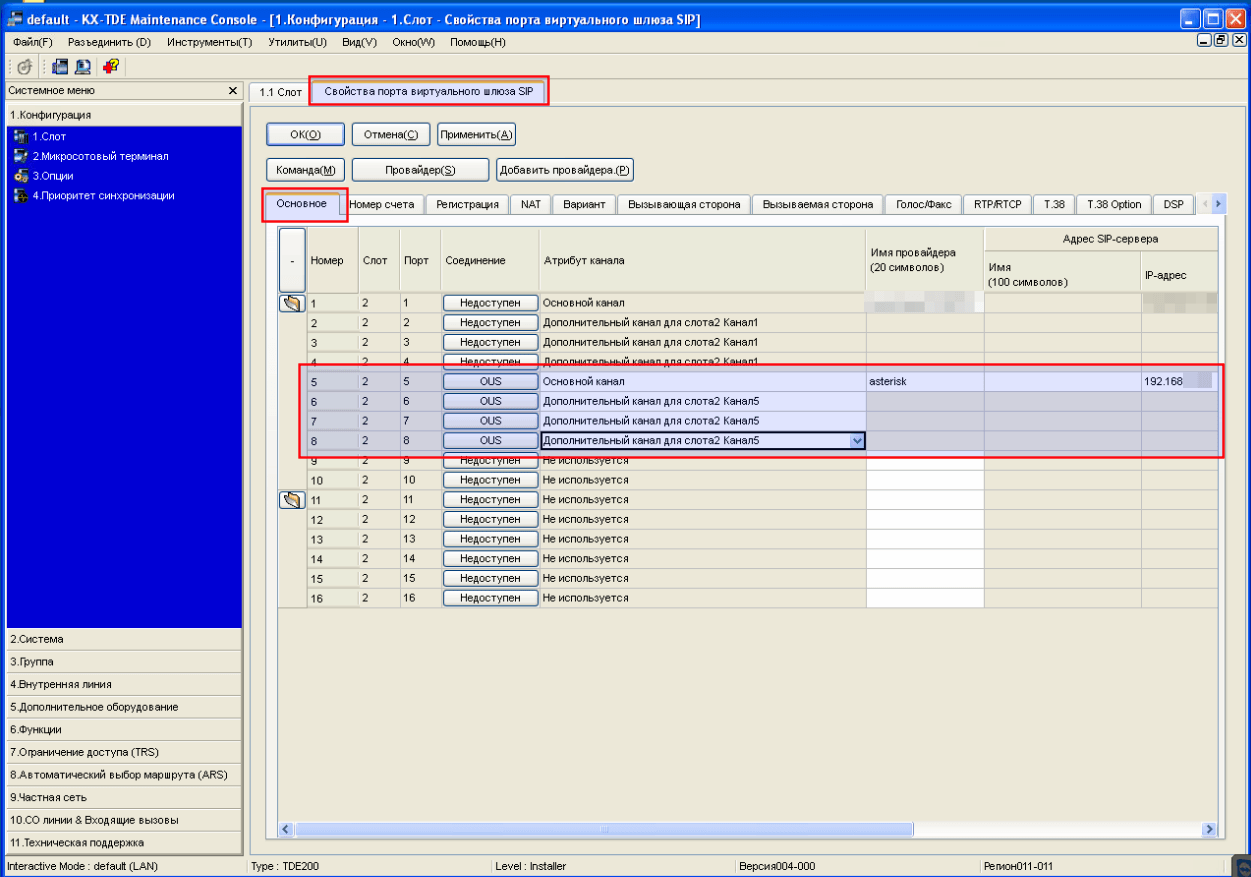

3) Следует учесть, что один порт выступает в качестве основного канала — именно по нему происходит регистрация, остальные вспомогательные.

На канале, который будет основным, значение графы «Атрибут канала» выставляется в «Основной канал», также можно указать идентификатор в графе «Имя провайдера» и обязательно указывается ip адрес Asterisk в подграфе «IP-адрес» графы «Адрес SIP-сервера».

На остальных портах указываем «Атрибут канала» в значение дополнительный канал для определенного слота и определенного канала (который указан основным).

Интеграция АТС Panasonic TDE200 с Asterisk. Указываем атрибут канала

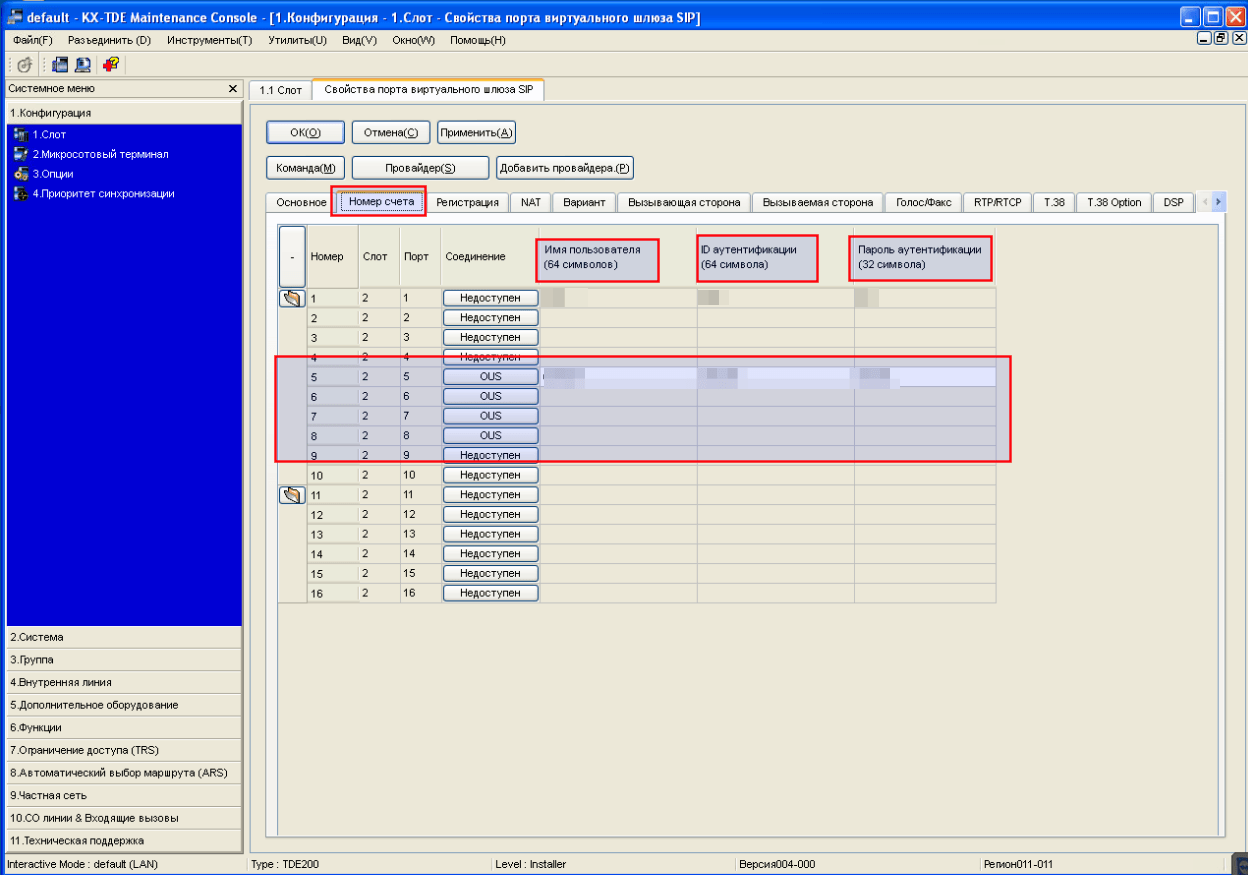

4) Далее необходимо указать «Имя пользователя», «ID аутентификации» (обязательно в Asterisk имя транка и username указываются равными данному ID) и «Пароль аутентификации» на вкладке «Номер счета»



Интеграция АТС Panasonic TDE200 с Asterisk. Указываем инфу аутентификации

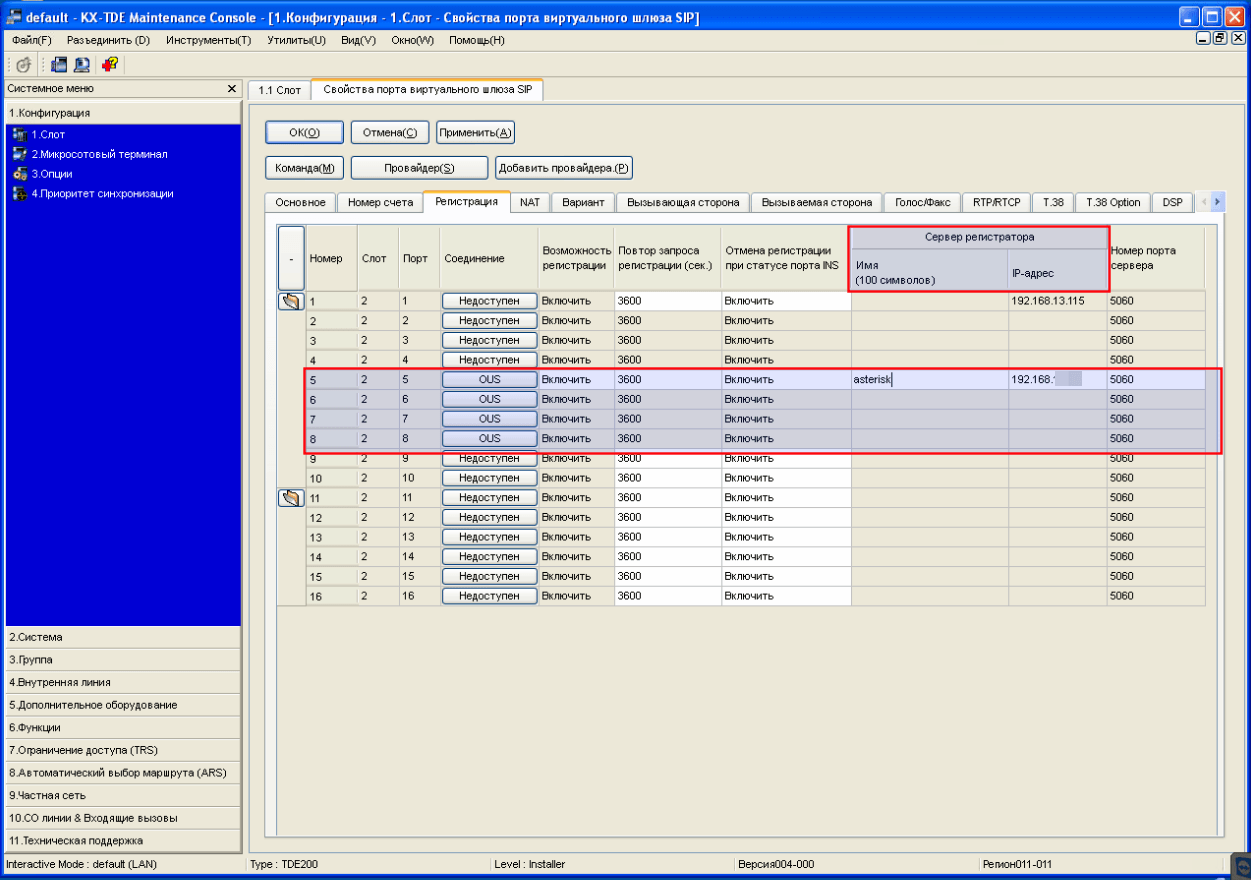

5) Вкладка «Регистрация» — графа «Сервер регистратора»«IP-адрес» — указывается адрес Asterisk
Интеграция АТС Panasonic TDE200 с Asterisk. Указываем адрес Asterisk

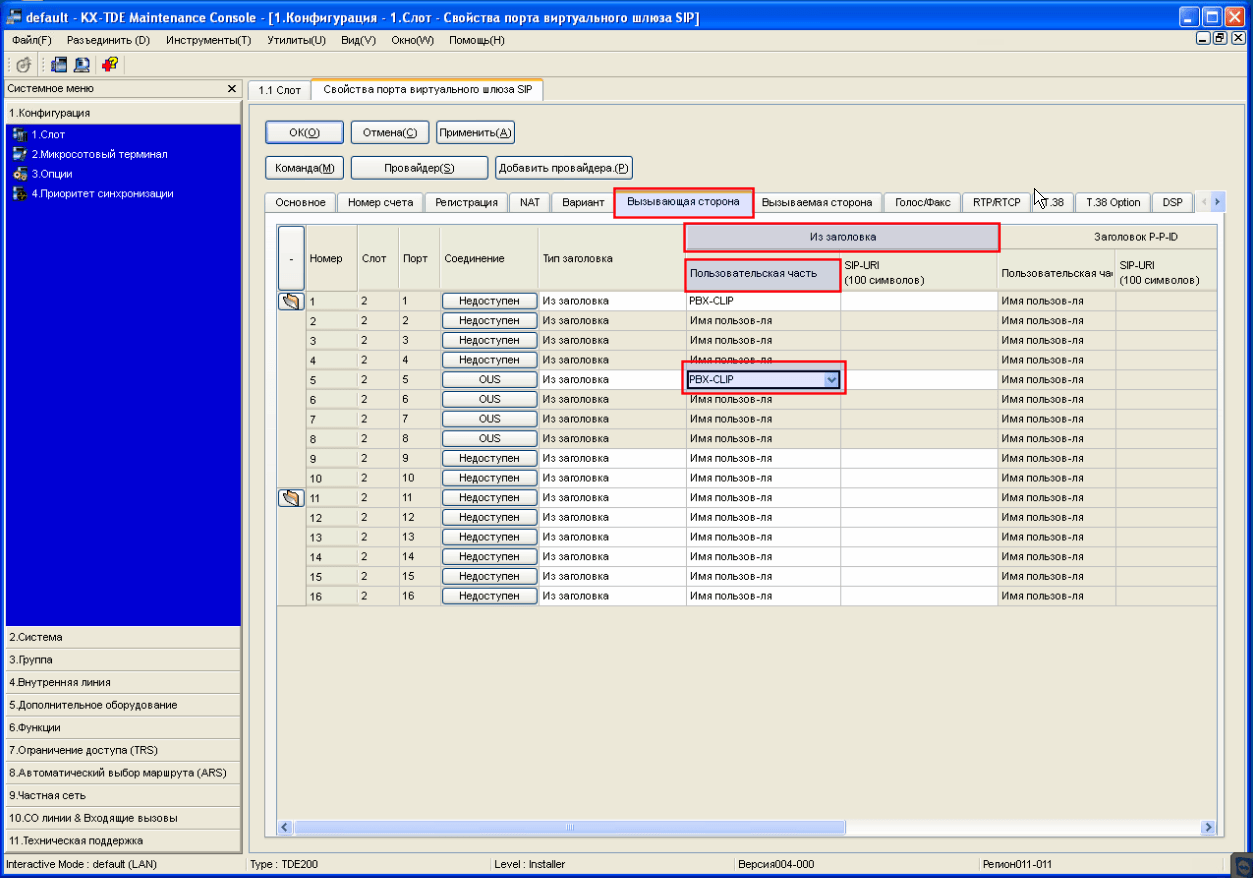

6) Вкладка «Вызывающая сторона» — графа «Из заголовка»«Пользовательская часть» выбрать PBX-CLIP



Интеграция АТС Panasonic TDE200 с Asterisk. Выбор PBX-CLIP

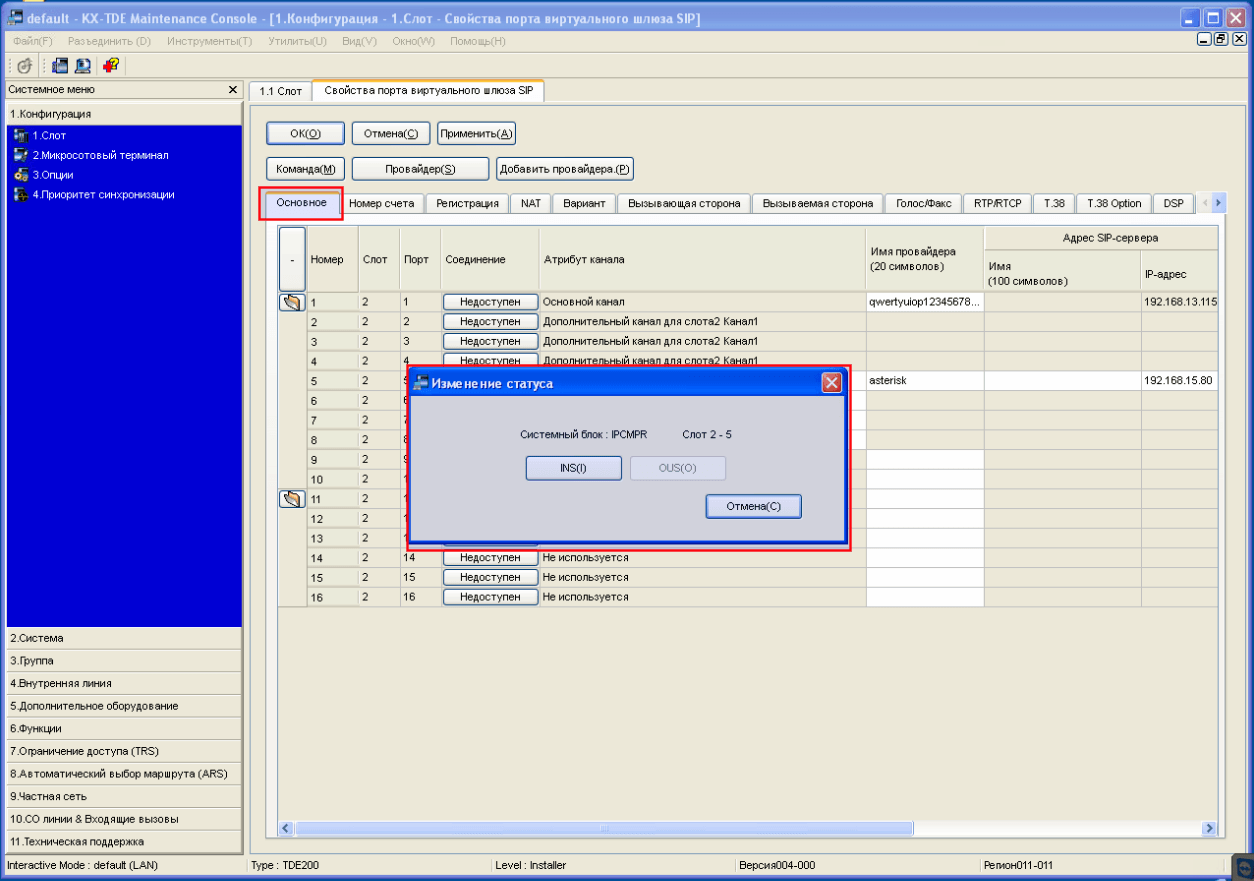

7) Применить настройки и перевести все порты в статус INS (IN SERVICE).
Интеграция АТС Panasonic TDE200 с Asterisk. Статус INS (IN SERVICE)
Далее переход к настройкам маршрутизации

8) В первую очередь следует создать «Частную сеть»

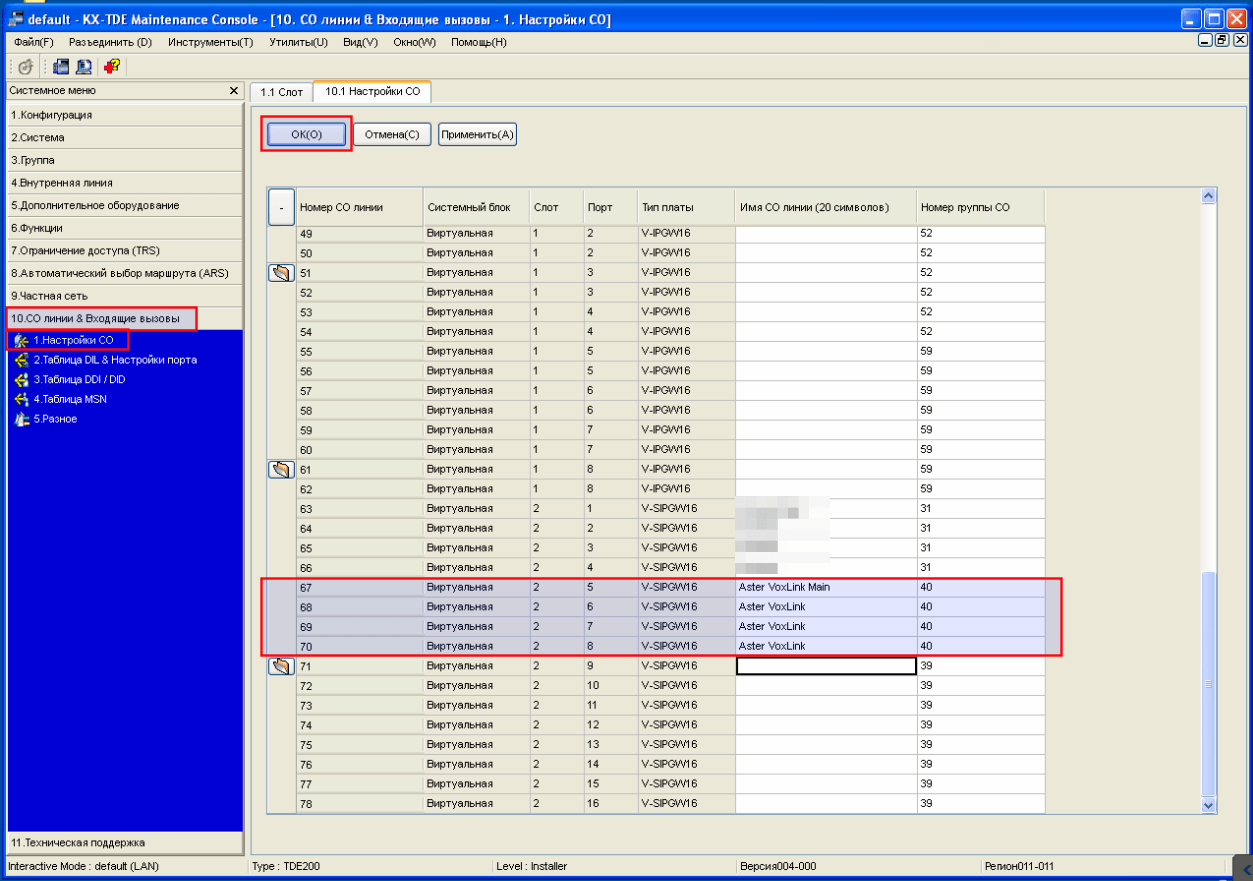

Выполнить: 10.CO линии & Входящие вызовы — 1.Настройки СО (пункт 10.1) — необходимо найти интересующие порты и в графе «Номер группы СО» выставить номер, незадействованный ни на одной линии. «Имя СО линии» можно указать произвольное.

Интеграция АТС Panasonic TDE200 с Asterisk. Создание Частной сети

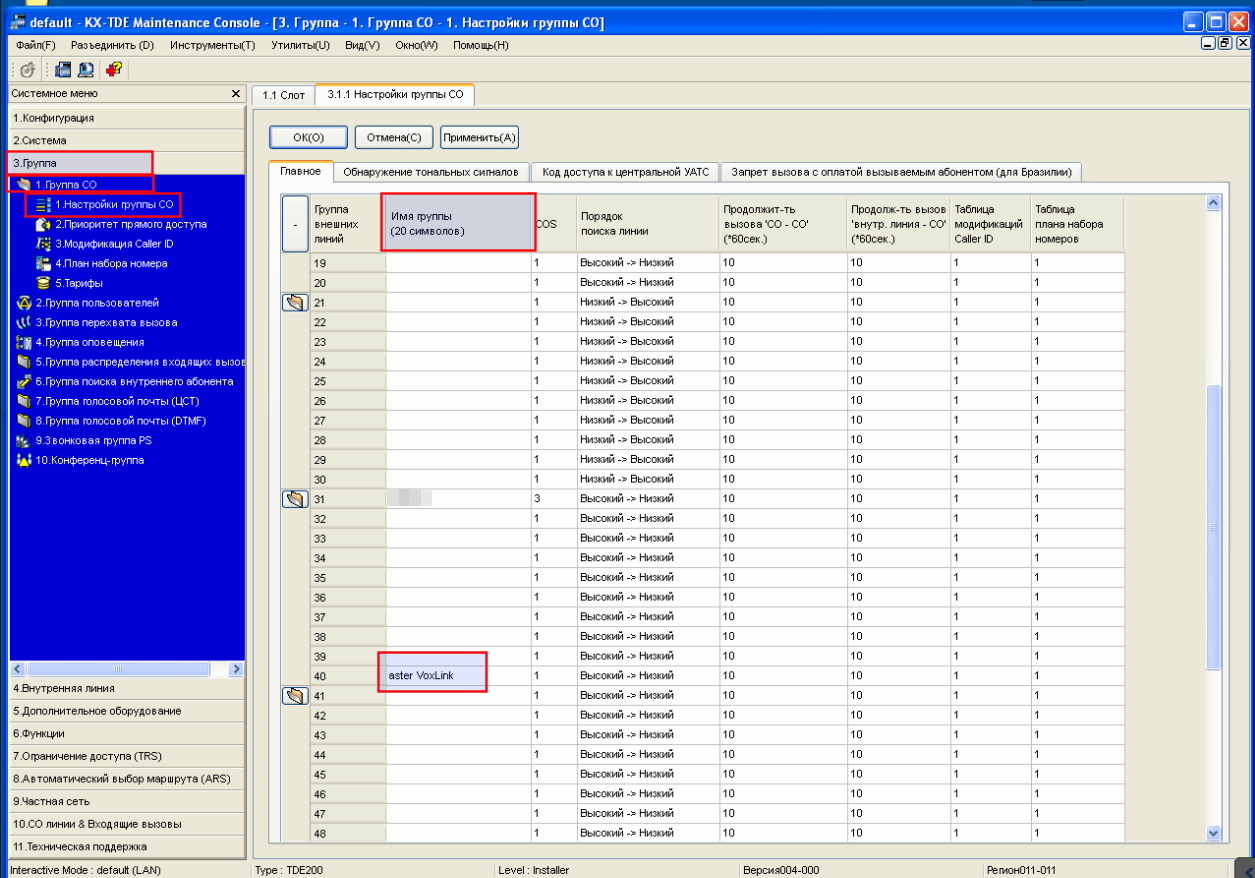

9) 3.Группа1.Группа СО1.Настройки группы СО (пункт 3.1.1) — выбранной на предыдущем шаге группе присвоить какой-либо идентификатор в поле «Имя группы» — данный шаг необязателен, но для удобства дальнейшего администрирования — лучше так и сделать.
Интеграция АТС Panasonic TDE200 с Asterisk. Присвоение идентификатора

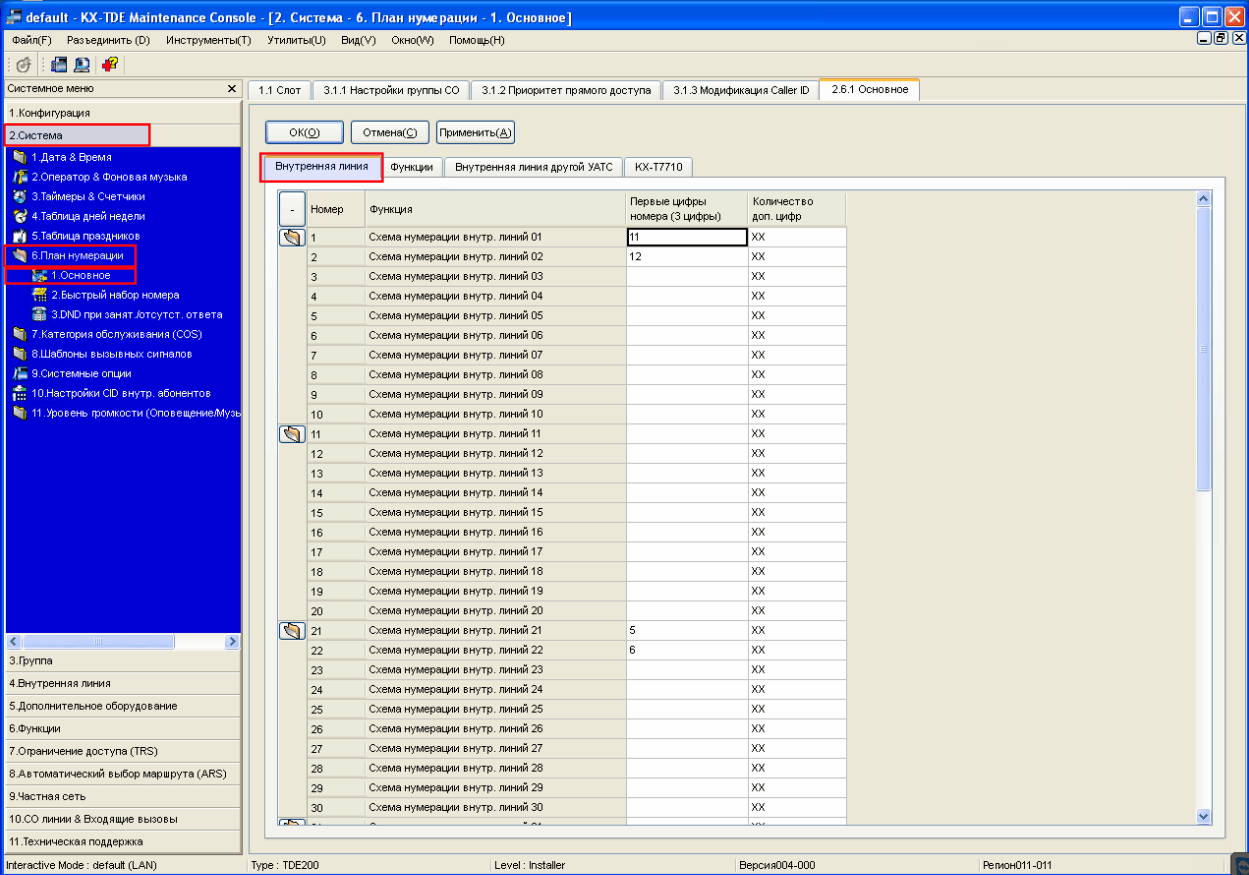

10) 2.Система — 6.План нумерации — 1.Основное (пункт 2.6.1) — на вкладке «Внутренняя линия» необходимо убедиться, что не указан диапазон номеров Asterisk, если есть, исключить.
Интеграция АТС Panasonic TDE200 с Asterisk. Исключение диапазона номеров

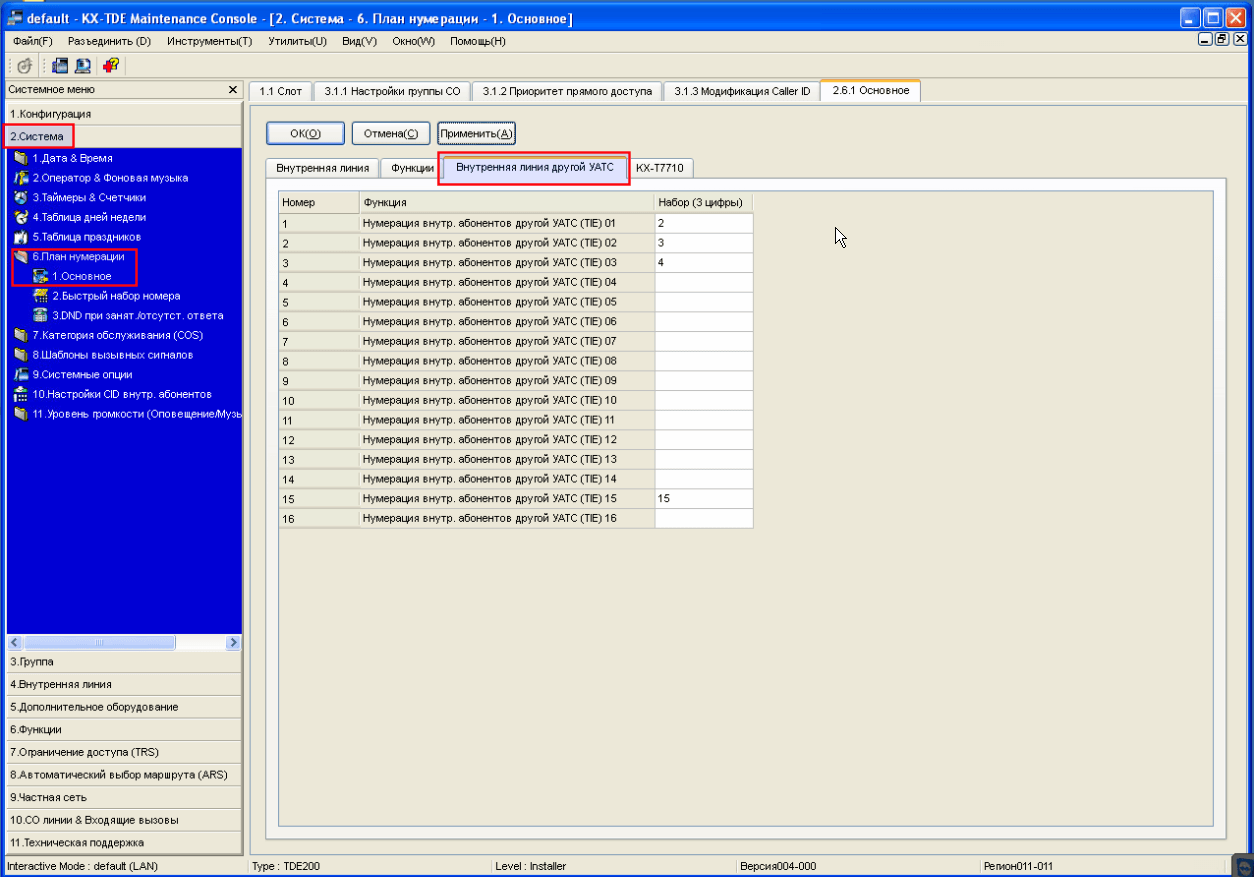

11) Вкладка «Внутренняя линия другой УАТС» — необходимо указать диапазон внутренних номеров Asterisk.
Интеграция АТС Panasonic TDE200 с Asterisk. Указание диапазона внутренних номеров

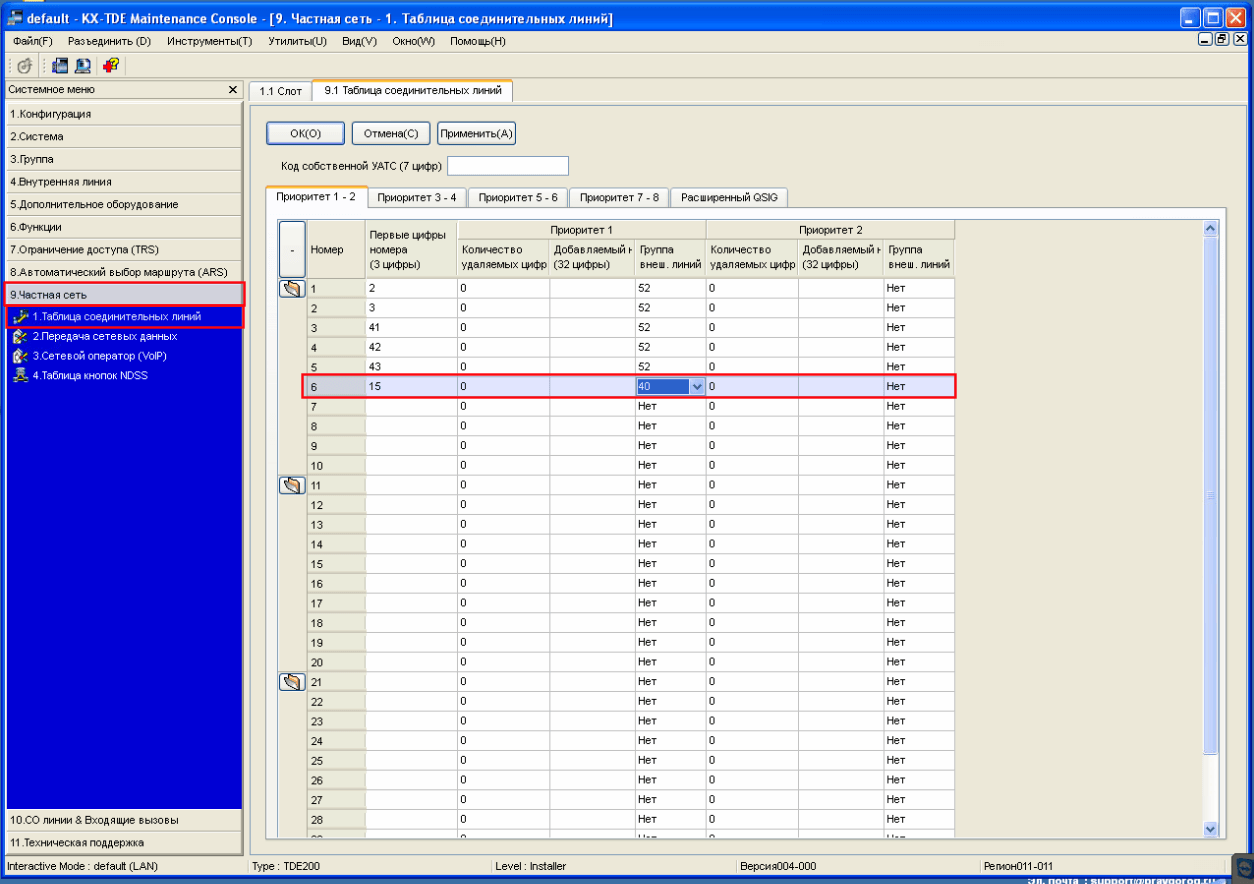

12) 9.Частная сеть — 1.Таблица соединительных линий — в свободной строчке вносится шаблон внутренних номеров Asterisk в графе «Первые цифры номера», а в графе «Группа внешних линий» выбирается номер группы из пункта 8
Интеграция АТС Panasonic TDE200 с Asterisk. Шаблон внутренних номеров Asterisk
Частная сеть создана теперь можно перейти к настройкам маршрутизации

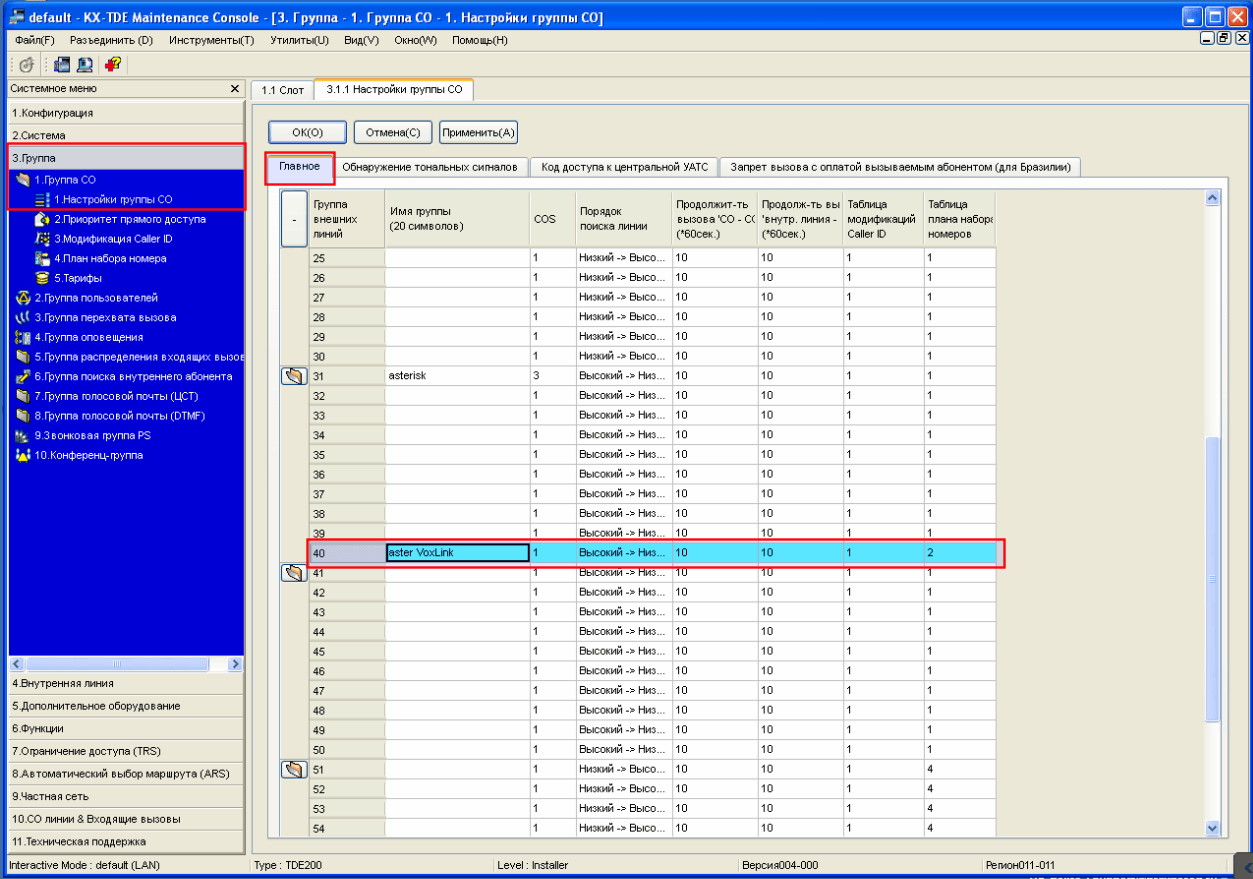

13) 3.Группа — 1.Группа СО — 1.Настройки группы СО (пункт 3.1.1) — графа «Таблица плана набора номеров» — выставляются номера таблиц диалплана.

Интеграция АТС Panasonic TDE200 с Asterisk. Выставление номеров таблиц диалплана

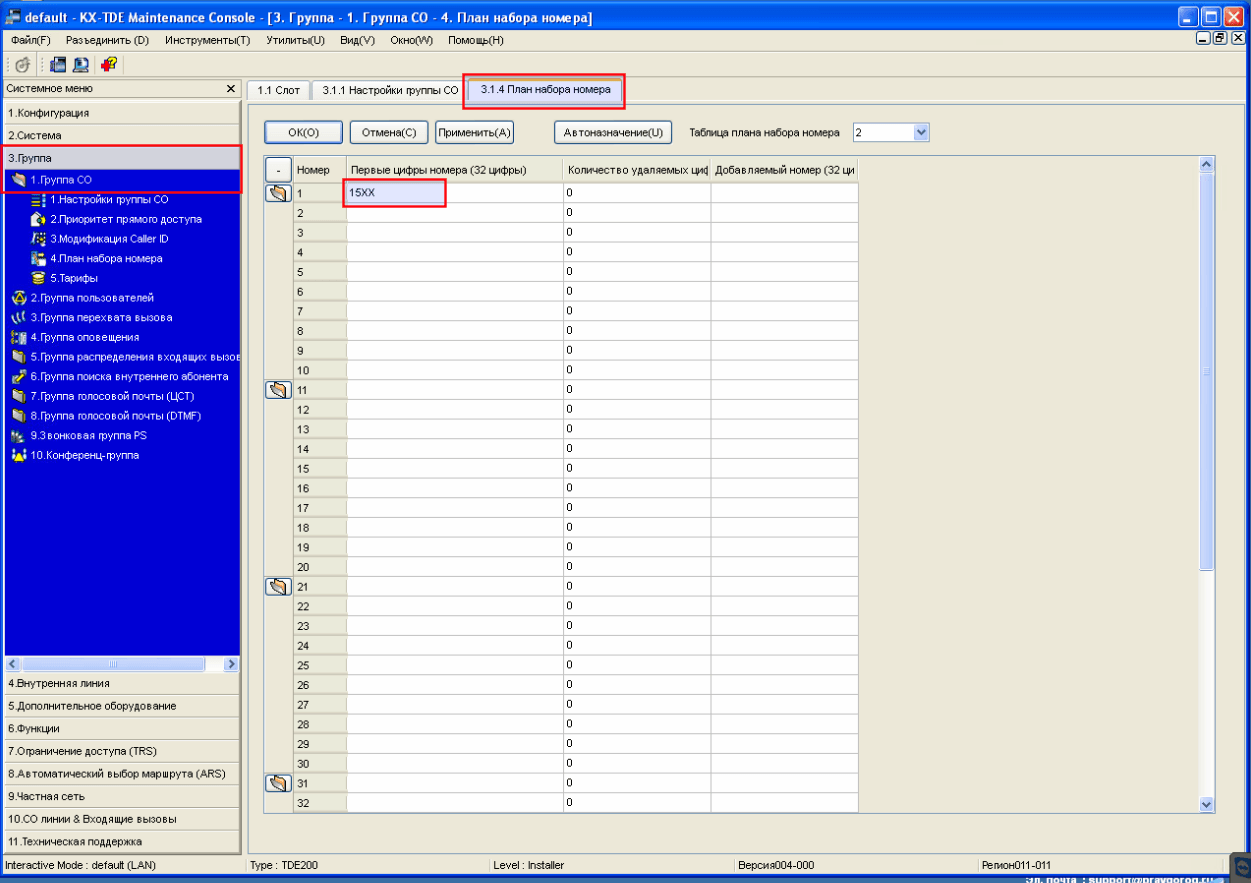

По-умолчанию стоит номер 1 и скорее всего в данной таблице в пункте 3.1.4 (3.Группа — 1.Группа СО — 4.Планы набора номера) будет место для внесения шаблона внутренних номеров Asterisk. Если же необходимо создать отдельную таблицу или в таблице 1 нет места, то необходимо выбрать номер таблицы в графе «Таблица плана набора номера», внести туда необходимые шаблоны и указать эту таблицу в пункте 3.1.1



Интеграция АТС Panasonic TDE200 с Asterisk. Таблица плана набора номера
14) Пример транка на Asterisk:

[имя_транка]
context=from-internal
host=dynamic
qualify=yes
secret=пароль
type=friend
username=логин
disallow=all
allow=alaw&ulaw&g729
dtmfmode=rfc2833
canreinvite=no
nat=no
deny=0.0.0.0/0.0.0.0
permit=192.168.0.0/255.255.0.0

Если соединение на Asterisk не поднялось следует сделать полную переинициализацию платы — выведя ее в состояние OUS, и снова в состояние INS


Интеграция АТС Panasonic TDE200 с Asterisk. Полная переинициализация платы

На этом настройка завершена.
